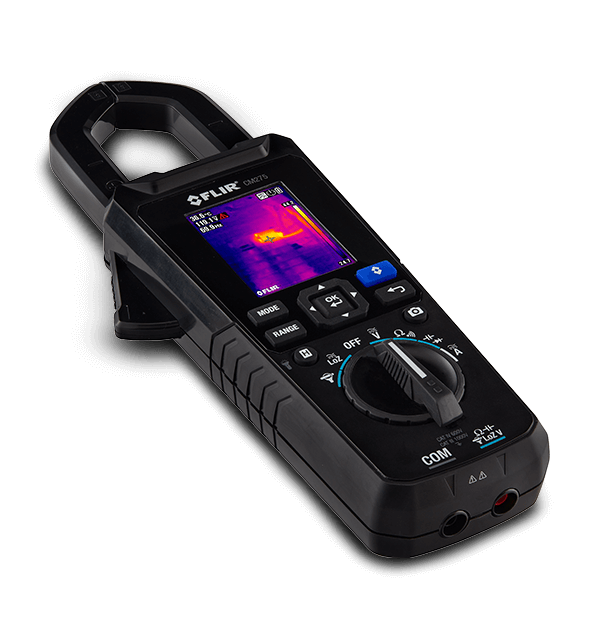

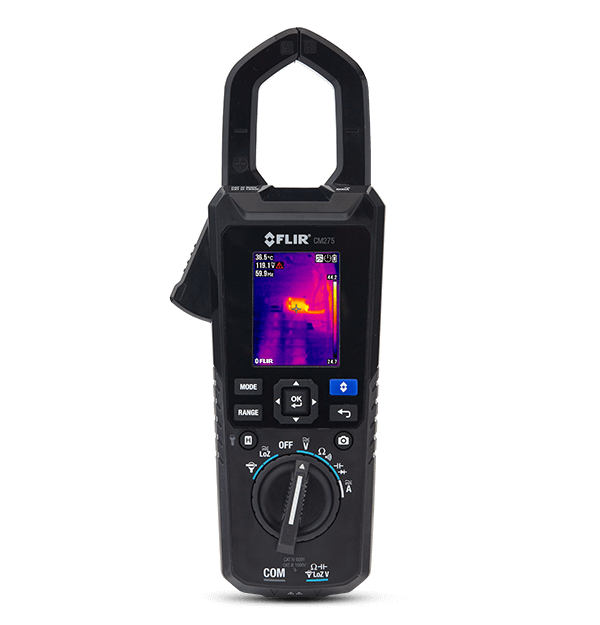

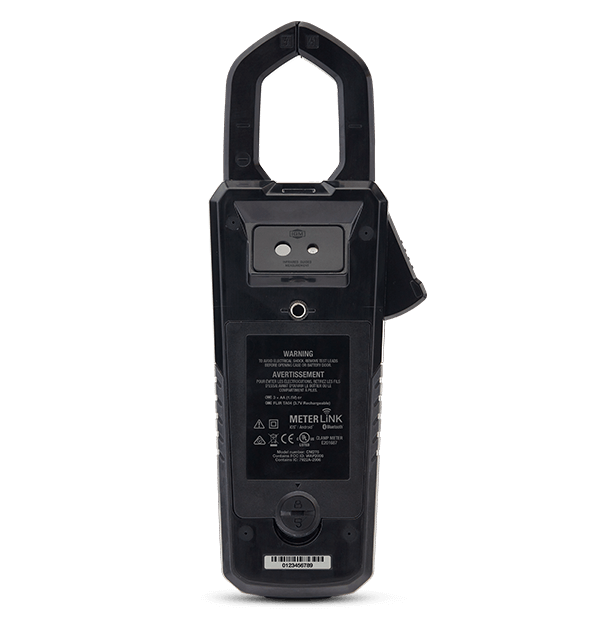

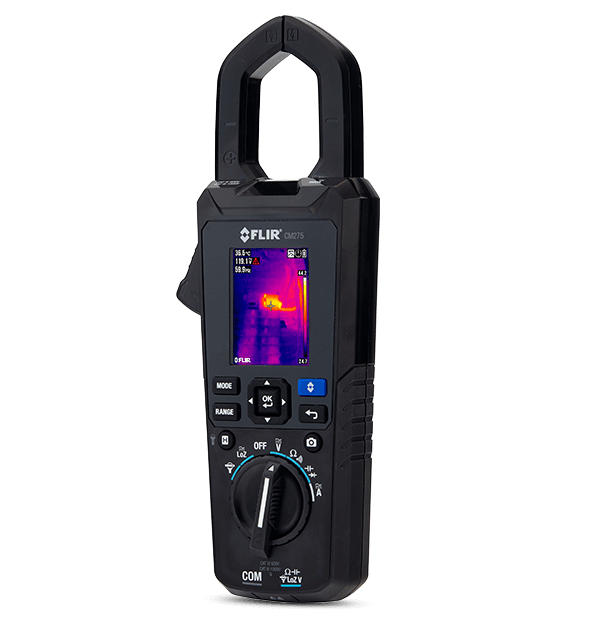

FLIR CM275
IGM™-Stromzange mit Datenerfassung (drahtlos)
Die Stromzange FLIR CM275 kombiniert Wärmebildtechnik mit elektrischen Messfunktionen. Dies macht sie zu einem leistungsstarken Messinstrument für Inspektionen, Störungsbehebung und Diagnosen. Mit der infrarotgesteuerten Messhilfetechnologie (IGM) ermöglicht die CM275 eine zuverlässige Lokalisierung von Hot-Spots und überlasteten Schaltungen aus sicherem Abstand. Zur Bestätigung der Befunde können Sie die vielfältigen elektrischen Funktionen der Stromzange sowie Temperaturmessungen nutzen. Außerdem unterstützt die FLIR CM275 drahtlose Datenverbindungen für das Hochladen von Bildern und Daten zur FLIR Tools™ App.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 × 120 (19.200 Pixel) |
| Anzeigegröße | TFT-Display 2,4 Zoll |
| Wechsel-/Gleichspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| Wechselstrom | Messbereich 600,0 A/Grundgenauigkeit ±2,0 % |
| Datenprotokollierung und -speicherung | 10 Sätze von 40.000 Skalarmessungen, 100 Bilder |
| Konnektivität | Bluetooth® |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | TFT-Display 2,4 Zoll |
| Empfindlichkeit | 150 mK |
| Farbpaletten | Eisen, Regenbogen, Graustufen |
| Fokus | Fest |
| Galerie | 8549 |
| IR-Auflösung | 160 × 120 (19.200 Pixel) |
| Sichtfeld [V × H] | 38,6° × 50,0° |
| Wärmebildsensor | FLIR Lepton® Mikrobolometer |
| Messung und Analyse | |
|---|---|
| Anlauf-Wechselstromstärke | Messbereich 600,0 A/Grundgenauigkeit ±3,0 % |
| Auto-Range | Ja, mit manueller Bereichsoption |
| Diode | Messbereich 1,5 V/Grundgenauigkeit ±1,5 % |
| Durchgangsprüfung | 30 Ω |
| Echteffektivwert (TRMS) | Ja |
| Frequenzzähler Flex-Eingang | Messbereich: 10 kHz Grundgenauigkeit: ±0,1 % |
| Kapazität | Messbereich 1000 µF/Grundgenauigkeit ±1,0 % |
| LoZ-Modus Gleichspannung | Messbereich: 60,0 V, 600,0 V, 1.000 V Grundgenauigkeit: ±1,0 % |
| LoZ-Modus Wechselspannung | Messbereich: 60,0 V, 600,0 V, 1.000 V Grundgenauigkeit: ±1,0 % |
| Messfrequenz | 3 Messungen pro Sekunde |
| Schwellenwert Durchgangsprüfung | 30Ω to 150Ω |
| Temperaturbereich | -10 °C bis 150 °C |
| Temperaturgenauigkeit | ±3 °C oder ±3 % des Messwerts |
| VFD-Modus Wechselspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| VFD-Modus Wechselstromstärke | Messbereich 600,0 A/Grundgenauigkeit ±2,0 % |
| Wechsel-/Gleichspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| Wechselstrom | Messbereich 600,0 A/Grundgenauigkeit ±2,0 % |
| Wechselstromstärke Flex-Eingang in Ampere | Messbereich: 3.000 A Grundgenauigkeit: ±1,0 % |
| Widerstand | Messbereich 6.000 Ω/Grundgenauigkeit ±1,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Datenprotokollierung und -speicherung | 10 Sätze von 40.000 Skalarmessungen, 100 Bilder |
| Konnektivität | Bluetooth® |
| Stromversorgung | |
|---|---|
| Akku | 3 AA-Batterien; optional TA04 Lithium-Polymer-Akku |
| Automatische Abschaltung | Ja |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 43 mm x 89 mm x 241 mm |
| Arbeitsleuchten | Ja |
| Gewicht | 426 g |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Emissionsgrad-Einstellungen | 4 voreingestellte Stufen, individuell konfigurierbar |
| Garantie | 10 Jahre |
| Sturzfestigkeitstest | 2 m |
