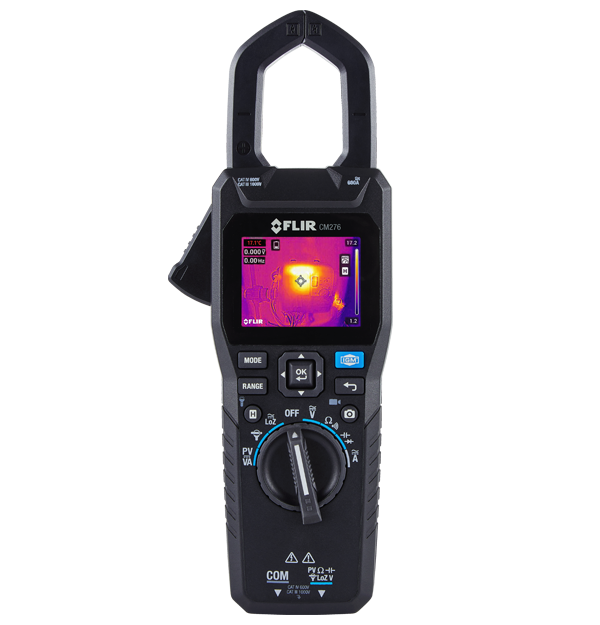

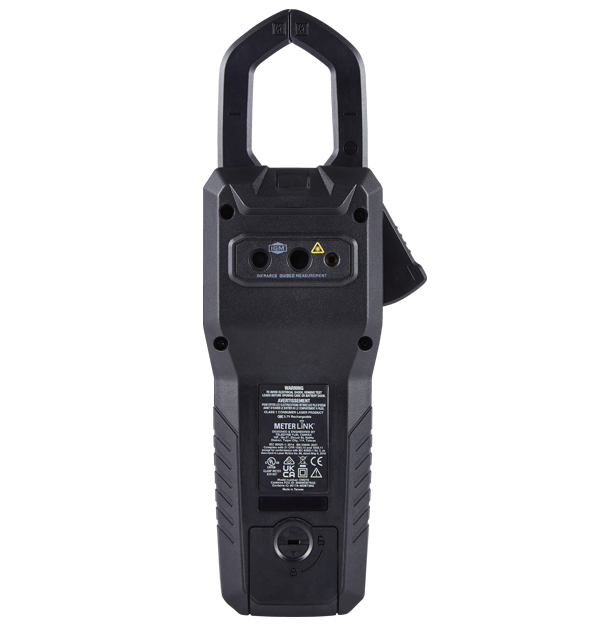

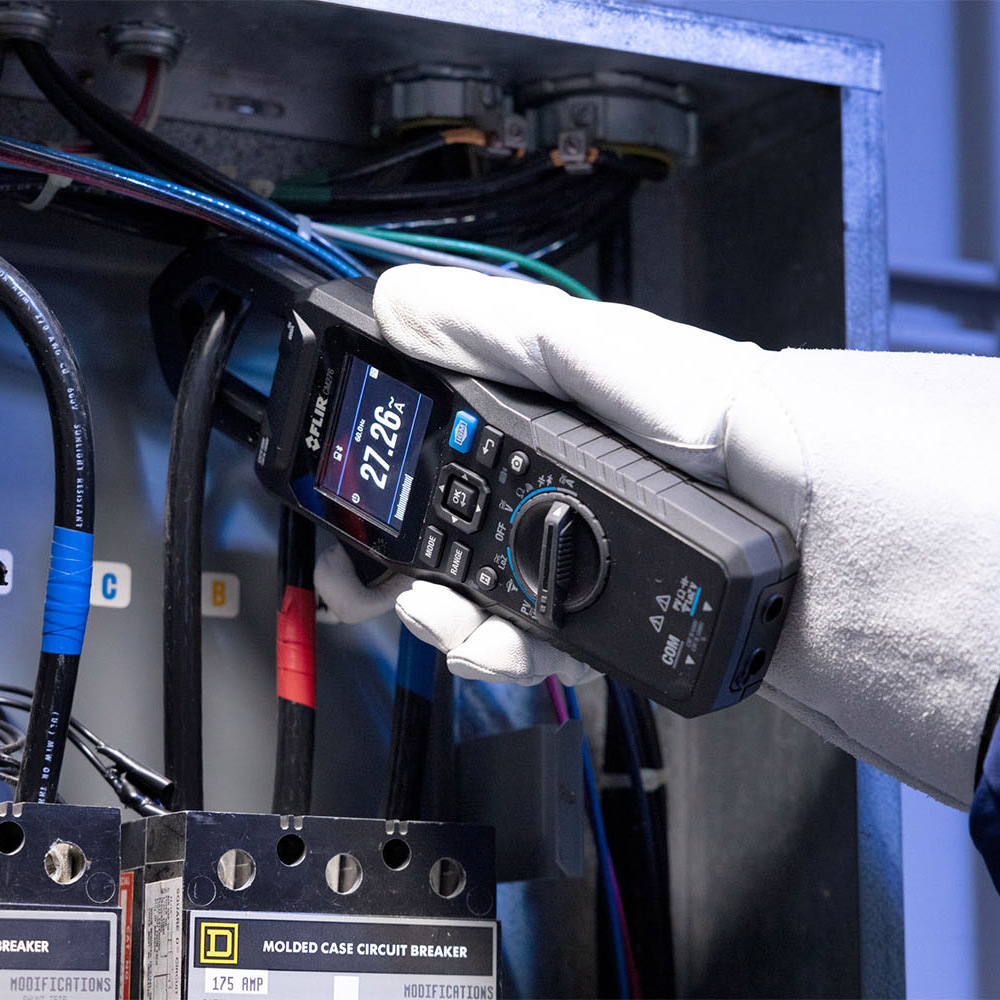

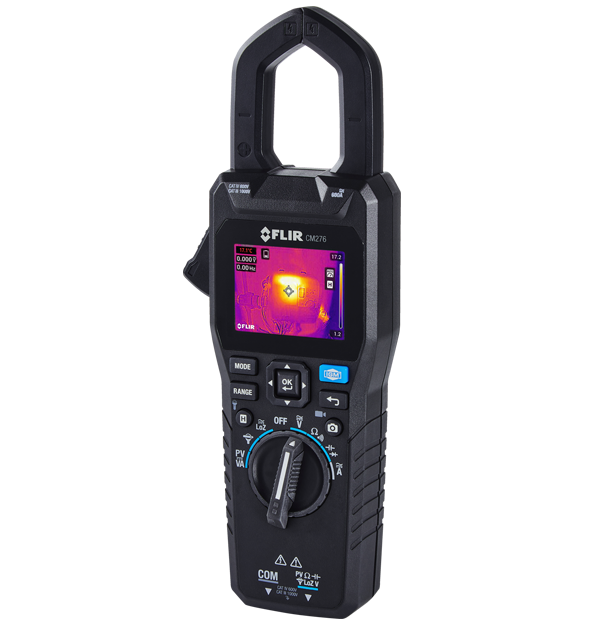

Das Klemmmessgerät FlirCM276 kombiniert Wärmebildgebung mit elektrischer Messung zur Inspektion und Fehlerbehebung von elektrischen Systemen, Solarmodulen, Pumpen und Motoren. Durch IGM™ (Infrared Guided Measurement) bietet die CM276 eine zuverlässige Möglichkeit, Hot Spots und überlastete Stromkreise aus sicherer Entfernung zu identifizieren. Die Kompatibilität mit der Meterlink-App ermöglicht eine schnelle und effiziente Erfassung von Lesungen, Bildern und Videos für Analysen, Trends und das Teilen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 ×120 (19.200 Pixel) |
| Anzeigegröße | 2,4 Zoll, TFT-Display |
| Zangenöffnung | 35 mm (1,37 Zoll) |
| Wechsel-/Gleichspannung | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| Datenprotokollierung und -speicherung | 10 Sätze von 30.000 Skalarmessungen, 100 Bilder |
| Konnektivität | Bluetooth® |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | 2,4 Zoll, TFT-Display |
| Bildmodi | MSX-Wärmebildgebung (multispektrale dynamische Bildgebung) Nur Wärmebildkamera Nur Digitalkamera |
| Empfindlichkeit | 150 mK |
| Farbpaletten | Iron, rainbow, arctic, white hot und black hot |
| Fokus | Fest |
| IR-Auflösung | 160 ×120 (19.200 Pixel) |
| Sichtfeld [V × H] | 44° × 57° |
| Spektralcharakteristik | 8 µm bis 14 µm |
| Wärmebildsensor | FLIR Lepton® Mikrobolometer |
| Messung und Analyse | |
|---|---|
| Anlauf-Wechselstromstärke | Bereich 600,0 A / Basisgenauigkeit ±3,0 % |
| Auto-Range | Ja, mit manueller Bereichsoption |
| Diode | Bereich 1,5 V / Basisgenauigkeit ±1,5 % |
| Echteffektivwert (TRMS) | Ja |
| Frequenzzähler Flex-Eingang | Bereich: 10,00 kHz / Basisgenauigkeit: ±0,1 % |
| Kapazität | Bereich 1.000 µF / Basisgenauigkeit ±1,0 % |
| LoZ-Modus Gleichspannung | Bereich 60,00 V, 600,0 V, 1.000 V / Basisgenauigkeit ±1,0 % |
| LoZ-Modus Wechselspannung | Bereich 60,00 V, 600,0 V, 1.000 V / Basisgenauigkeit ±1,0 % |
| Messfrequenz | 3 Messungen pro Sekunde |
| PV-Gleichspannung | Bereich 1000 V / Basisgenauigkeit ±2,0 % mit TA82 Bereich 1500 V / Basisgenauigkeit ±2,0 % mit TA85/TA86 (optionales Zubehör) |
| PV-Gleichstrom | 900 kVA / Basisgenauigkeit ±2,0 % |
| Schwellenwert Durchgangsprüfung | ≤30 Ω Signalton an, ≥150 Ω Signalton aus |
| Temperatur [IR] | -10 °C bis 300 °C (14 °F bis 572 °F) |
| Temperaturgenauigkeit | ±3 °C (5,4 °F) oder ±3 % des Messwerts; der größere Wert gilt |
| VFD-Modus Wechselspannung | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| VFD-Modus Wechselstromstärke | Bereich 600,0 A / Basisgenauigkeit ±2,0 % |
| Wechsel-/Gleichspannung | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| Wechsel-/Gleichstromstärke | Bereich 600,0 A / Basisgenauigkeit ±2,0 % |
| Wechselstromstärke Flex-Eingang in Ampere | Bereich 3.000 A / Basisgenauigkeit ±1,0 % |
| Widerstand | Bereich 60K Ω / Basisgenauigkeit ±1,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Datenprotokollierung und -speicherung | 10 Sätze von 30.000 Skalarmessungen, 100 Bilder |
| Konnektivität | Bluetooth® |
| Speichermedien | eMMC 8 GB |
| Stromversorgung | |
|---|---|
| Akku | Lithium-Polymer-Akku 3,7 V, 5.400 mAh |
| Automatische Abschaltung | Für Gerät: Option auf AUS, 2, 5 oder 10 Minuten Nur für Arbeitsleuchte: Option auf AUS, 5, 15 oder 30 Minuten |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] | 272 mm × 100 mm × 51,5 mm (10,7 Zoll × 3,94 Zoll × 2,0 Zoll) |
| Arbeitsleuchten | 2 weiße LED |
| Gewicht | 560 g (19,8 oz) |
| Laserpointer | Typ: Klasse 1 Leistung: ≤0,39 mW Wellenlänge: 640 nm bis 660 nm |
| Zangenöffnung | 35 mm (1,37 Zoll) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Emissionsgrad-Einstellungen | 0,10 bis 1,00 (Standard ist 0,95); Auswahl aus drei Voreinstellungen oder manuelle Einstellung |
| Garantie | 10 Jahre |
| IP-Schutzart | IP40 |
| Sturzfestigkeitstest | 2 m (6,5 Zoll) |
