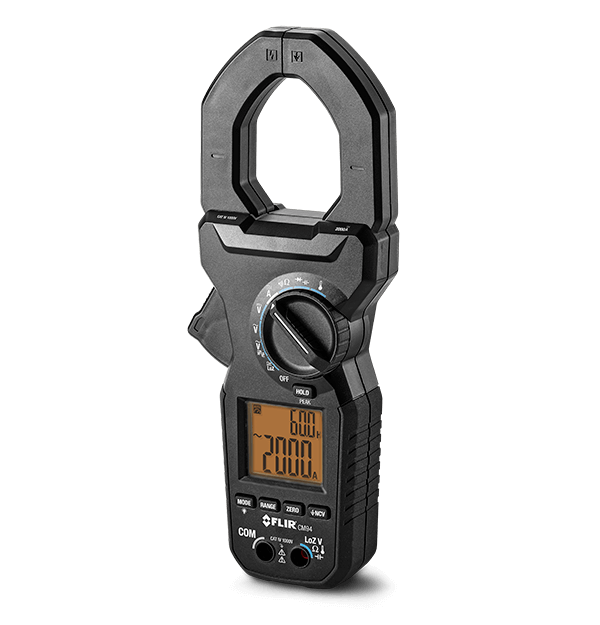

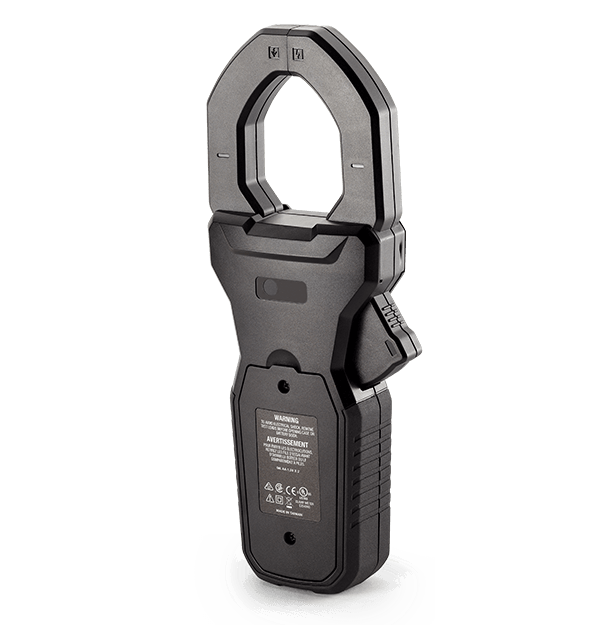

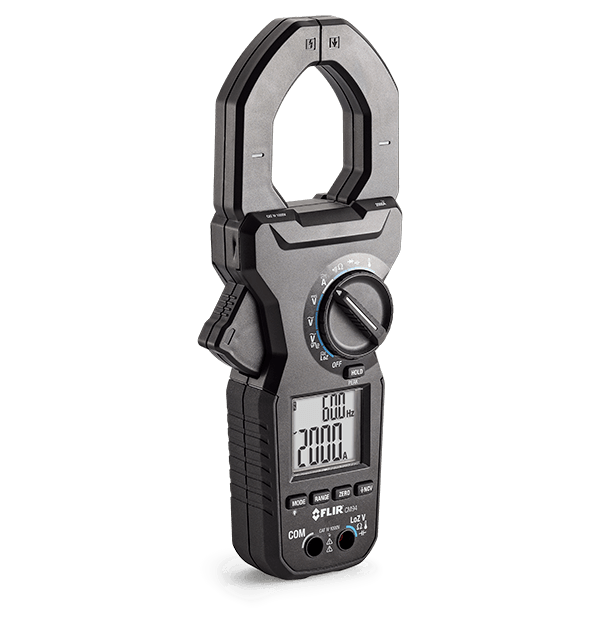

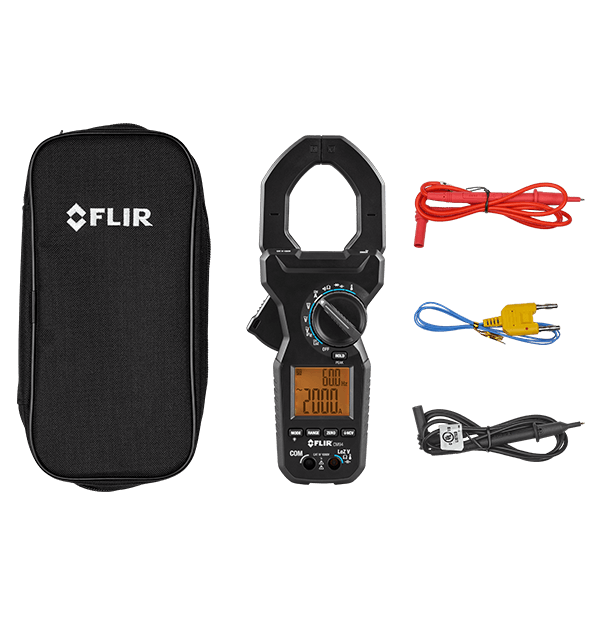

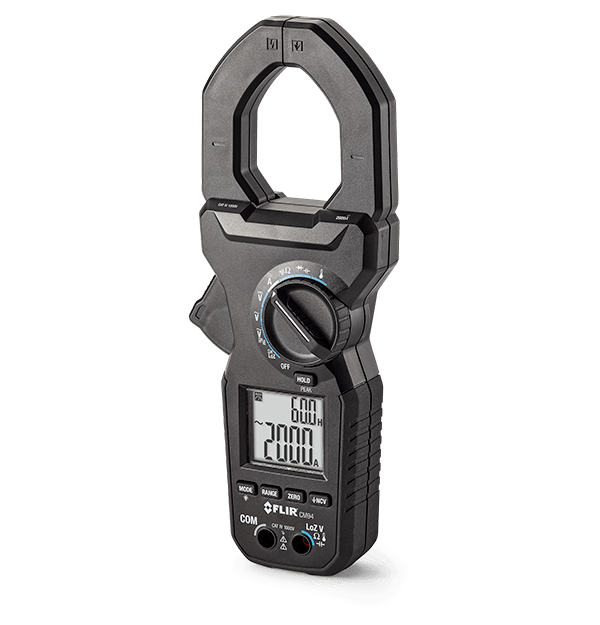

FLIR CM94
2000 A AC/DC Stromzange für Versorger
FLIR CM94 ist für Hochstrommessungen an anspruchsvollen Energieversorgungs- und Industriestandorten ausgelegt. Diese robuste Stromzange sorgt für sichere Messungen an großen Stromleitern mithilfe einer überdimensionierten Klemmbacke, sodass Messungen bis zu 2000 A AC & DC vorgenommen werden können. Dank der elektrischen Schutzart 1000 V CAT IV kann CM94 an Freileitungen, Erdleitungen und Versorgungsausrüstungen eingesetzt werden. Zudem kann mit dem VFD-Modus (Frequenzumrichter) auch in lautstarker Umgebung gearbeitet werden. Die voll ausgestattete FLIR CM94 Stromzange für Versorger liefert gute Ergebnisse für Elektriker in Energieversorgungsunternehmen und Industrie.
Technische Daten
| Highlighted | |
|---|---|
| Zangenöffnung | 2,2" (55 mm) |
| Wechsel-/Gleichspannung | Messbereich 1000 V / Grundgenauigkeit ±1,2 % / 0,5 % |
| Wechselstrom | Messbereich 200.0, 2000 A / Grundgenauigkeit ±2 % |
| Messung und Analyse | |
|---|---|
| Diode | Messbereich 1 V / Grundgenauigkeit ±1 % |
| Durchgang | 10 bis 200 Ω |
| Echteffektivwert (TRMS) | Ja |
| Frequenz | Messbereich 40.00 Hz bis 400.0 Hz (ACA) / Grundgenauigkeit ±1 % Messbereich 50.00 Hz bis 400.0 Hz (ACV) / Grundgenauigkeit ±1 % |
| Kapazität | Messbereich 60.00 nF, 600.0 nF, 6.000 uF / Grundgenauigkeit ±2,0 % Messbereich 60.00 uF, 6000.0 uF / Grundgenauigkeit ±3,5 % Messbereich 2000 uF / Grundgenauigkeit ±4 % |
| LoZ-Modus Gleichspannung | Messbereich: 6.000, 60.00, 600.0, 1000 V Grundgenauigkeit: ±1,3 % |
| LoZ-Modus Wechselspannung | Messbereich: 6.000, 60.00, 600.0, 1000 V Grundgenauigkeit: ±1,5 % |
| Messzange Gleichstrom | Messbereich 200.0, 2000 A / Grundgenauigkeit ±2 % |
| NCV | Ja |
| Schutzart | CAT IV-1000V |
| Temperatur | Messbereich -58 bis 1832 °F (-50 bis 1000 °C) / Grundgenauigkeit ±0,3 % |
| Wechsel-/Gleichspannung | Messbereich 1000 V / Grundgenauigkeit ±1,2 % / 0,5 % |
| Wechsel-/Gleichstromstärke | Messbereich 2000 A / Grundgenauigkeit ±2 % |
| Wechselspannung (Digitaler Tiefpassfilter – VFD) | Messbereich 1000 V / Grundgenauigkeit ±2 % |
| Wechselstrom | Messbereich 200.0, 2000 A / Grundgenauigkeit ±2 % |
| Widerstand | Messbereich 600.0, 6.000 K, 60.00 KΩ / Grundgenauigkeit ±0,5 % Messbereich 600.0 KΩ / Grundgenauigkeit ±0,8 % Messbereich 6.000 MΩ / Grundgenauigkeit ±1,2 % Messbereich 40.00 MΩ / Grundgenauigkeit ±2,3 % |
| Benutzeroberfläche | |
|---|---|
| Display | 3-5/6 Ziffern, 6000 Werte. 3-1/2 Ziffern, 1999 Werte für Hz |
| Stromversorgung | |
|---|---|
| Akku | 2 x AA |
| Automatische Abschaltung | 34 Minuten |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] | 269 x 106 x 51 mm (10,6 x 4,2 x 2,0 Zoll) |
| LC-Display mit Hintergrundbeleuchtung | Ja |
| Zangenöffnung | 2,2" (55 mm) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperatur | 14 °F bis 122 °F (-10 °C bis 50 °C) |
| Garantie | Beschränkt auf 3 Jahre |
| Sturzfestigkeitstest | 2 m |
| Zertifizierungen | UL, CE, CSA, RCM |
