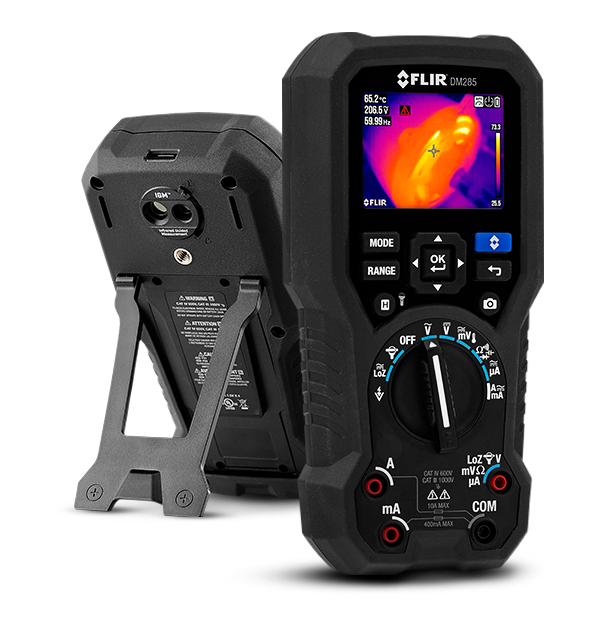

FLIR DM285
Industrielles Wärmebild-Multimeter mit IGM™
Das FLIR DM285 ist die Kombination aus einem professionellen, TRMS-Digitalmultimeter und einer Wärmebildkamera. Mit seiner infrarotgesteuerten Messhilfetechnologie IGM (Infrared Guided Measurement) und seiner integrierten FLIR Wärmebildkamera mit einer Auflösung von 160 x 120 Pixel führt Sie das DM285 visuell ohne direkte Berührung genau zu dem Punkt des jeweiligen Elektrikproblems. Sie finden Hot-Spots schneller, sicherer und effizienter. Mit dem DM285 können Sie Ihre Inspektionen dank drahtloser Datenverbindungen zur FLIR Tools® App für das Hochladen von Wärmebildern und Messungsdaten weiter beschleunigen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 19.200 Pixel (160 × 120) |
| Anzeigegröße | 2,8 Zoll |
| A AC/DC | Messbereich: 10,00 A Grundgenauigkeit: ±1,5 %/1,0 % |
| Datenprotokollierung und -speicherung | 3 Messungen pro Sekunde |
| Konnektivität | Bluetooth® |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | 2,8 Zoll |
| Empfindlichkeit | ≤ 150 mK |
| Fokus | Fest |
| IR-Auflösung | 19.200 Pixel (160 × 120) |
| Palette | Eisen, Regenbogen, Graustufen |
| Sichtfeld (B × H) | 46° × 35° |
| Wärmebildsensor | FLIR Lepton® Mikrobolometer |
| Messung und Analyse | |
|---|---|
| A AC/DC | Messbereich: 10,00 A Grundgenauigkeit: ±1,5 %/1,0 % |
| Echteffektivwert (TRMS) | Ja |
| Genauigkeit Temperatur Thermoelement-Messfühler Typ K | ±1,0 % + 5,4 °F (DMM) ±1,0 % + 9 °F (IGM) |
| Kapazität | Messbereich: 10,00 mF Grundgenauigkeit: ±1,9 % |
| Messbereich Flex-Strommesszange | 3.000 A AC (optional TA72/74) |
| Messbereich Temperatur Thermoelement-Messfühler Typ K | Typ K -40 °C bis 400 °C |
| Messfrequenz | 3 Messungen pro Sekunde |
| Min./Max. – Mtw. | Ja |
| mV AC/DC | Messbereich: 600 mV Grundgenauigkeit: 1 %/0,5 % |
| Schwellenwert Durchgangsprüfung | 20Ω to 200Ω |
| Temperaturbereich | -10 °C bis 150 °C |
| Temperaturgenauigkeit | 3 °C oder 3,5 % |
| V LoZ AC/DC | Messbereich: 1.000 V Grundgenauigkeit: ±1,5 % |
| VFD | Messbereich: 1.000 V Grundgenauigkeit: ±1,0 % |
| Widerstand | Messbereich: Grundgenauigkeit: 6,000 MΩ ±0,9 % 50,00 MΩ ±3,0 % |
| µA AC/DC | Messbereich: 4.000 µA Grundgenauigkeit: ±1,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Datenprotokollierung und -speicherung | 3 Messungen pro Sekunde |
| Konnektivität | Bluetooth® |
| Stromversorgung | |
|---|---|
| Akku | 3 AAA-Batterien; optionaler TA04 Li-Polymer- Akku |
| Akkulaufzeit | IGM Mode: 13 hours: Energizer L91 Lithium (Li/FeS2) ‘AA’ Battery x 3 13 hours: Optional Rechargeable Battery: Li-Polymer; FLIR PN: TA04-KIT 6 hours: Alkaline ‘AA’ Battery x 3 |
| Automatische Abschaltung | Ja |
| V AC/DC | Messbereich: 1.000 V Grundgenauigkeit: ±1,0 %/0,09 % |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 200 × 95 × 49 mm; Gewicht: 537 g |
| Arbeitsleuchten | Ja |
| Gewicht | 537 g |
| Laserpointer | Ja |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Emissionsgrad-Einstellungen | 4 voreingestellte Stufen, individuell konfigurierbar |
| Garantie | 10 Jahre |
| IP-Schutzart | IP40 |
| Sturzfestigkeitstest | 3 m |
