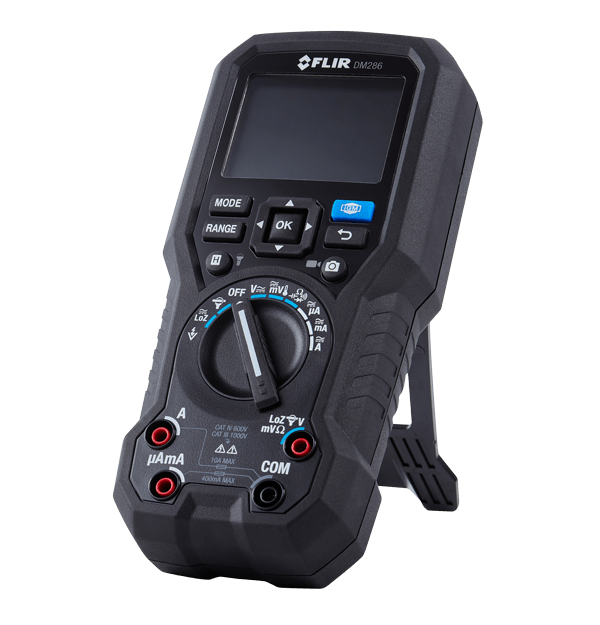

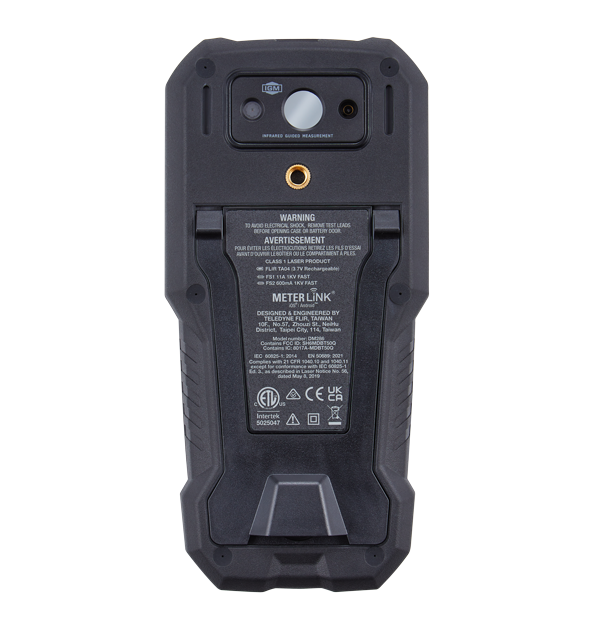

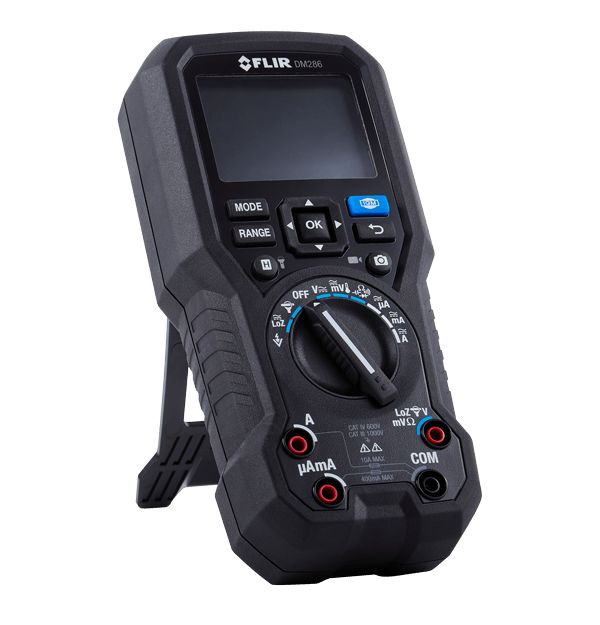

Das industrielle Bildgebungsmultimeter Flir DM286 ist das ultimative Werkzeug für Elektroinspektoren, die eine sichere, genaue und effiziente Methode zur Identifizierung, Dokumentation und Weitergabe von Ergebnissen suchen. Mit IGM™ (Infrared Guided Measurement) und MSX® (Multi-Spectral Dynamic Imaging) können Sie sicher erkennen, wo sich Gefahren verbergen, bevor der Kontakt überhaupt erfolgt. Das leistungsstarke Multimeter kann bis zu 30.000 Bilder und 100 Protokolldateien aufnehmen und speichern, mit der Möglichkeit, Videoclips im IR- und sichtbaren Bereich aufzunehmen. Daten live in Echtzeit vom DM286 auf Ihr Mobilgerät streamen. Verwenden Sie die Meterlink®-App, um schnell und effizient Messwerte, Bilder und Videos für Analysen, Trends und das Teilen zu erfassen.
Präzision beginnt mit Sicherheit
Lokalisieren Sie potenziell gefährliche Probleme sicher und ohne direkten Kontakt mit Flir IGM. MSX gibt Ihnen unübertroffene Klarheit, indem Kanten- und Umrissdetails in Wärmebilder eingebettet werden.
Der Flir DM286 verfügt über eine eingebaute LED-Arbeitsleuchte für bessere Sichtbarkeit in dunklen oder schlecht beleuchteten Bereichen, zwei wiederaufladbare Lithium-Polymer-Batteriepacks für den ganztägigen Betrieb und eine 2 m lange Falltestleistung für Haltbarkeit.
Verwenden Sie die Flir Meterlink-App, um Messwerte schnell und effizient zu erfassen und zu vergleichen, radiometrische Bilder und Videos zu analysieren und zu teilen sowie Berichte zu erstellen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 ×120 (19.200 Pixel) |
| Anzeigeumfang | 6.000 |
| Wechsel-/Gleichspannung | 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3) |
| A AC/DC | 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3) |
| Konnektivität | Bluetooth BLE |
| Bildgebung und optische Daten | |
|---|---|
| Auflösung visuelles Bild | 2 Megapixel (1.600 × 1.200 Pixel) |
| Bildmodi | MSX-Wärmebildgebung (multispektrale dynamische Bildgebung) Nur Wärmebildkamera Nur Digitalkamera |
| Bildrate | 9 Hz |
| Farbpaletten | Eisen, Regenbogen, Arktis, Weißglühend, Schwarz-Heiß |
| Fokus | Fest |
| Fokus und Sichtfeld visuelle Bilder | Fester Fokus, 71° × 56° FOV |
| IR-Auflösung | 160 ×120 (19.200 Pixel) |
| IR-Empfindlichkeit | 150 mK (0,15 °C) |
| Sichtfeld – Video | 71° × 56° |
| Spektralcharakteristik | 8–14 µm |
| Wärmebildsensor | FLIR Lepton® Mikrobolometer |
| Messung und Analyse | |
|---|---|
| A AC/DC | 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3) |
| Anzeigeumfang | 6.000 |
| Diodentest | 1.500 V ±0,9 % |
| Frequenzzähler | 100,00 kHz ±(0,1 % + 5) |
| Kalibrierungszyklus | Einmal pro Jahr, empfohlen |
| Kapazität | 10,00 mF ±(4,0 % + 5) |
| Messfrequenz | 3 Messungen pro Sekunde |
| mV AC/DC | AC 600,0 mV ±(1,0 % + 3) DC 600,0 mV ±(0,2 % + 3) |
| Schwellenwert Durchgangsprüfung | 10–100 Ω |
| Temperatur Thermoelement-Messfühler Typ K | -40 °C bis 400 °C DMM ± (1,0 % + 3 °C) / IGM ± (1,0 % + 5 °C) (-40 °F bis 752 °F DMM ± (1,0 % + 5,4 °F) / IGM ± (1,0 % + 9 °F) |
| Temperaturauflösung | 0,1 °C (0,1 °F) |
| Temperaturbereich | –5 °C bis 300 °C (23 °F bis 572 °F) |
| Temperaturgenauigkeit | ±3 °C (5,4 °F) oder ±3 % des Messwertes (je nachdem, welcher Wert größer ist) bei Temperaturen > 25 °C (77 °F) ±5 °C bei Temperaturen -10 °C bis 25 °C (14 °F bis 77 °F) |
| Thermische Empfindlichkeit | 150 mK (0,15 °C) |
| V LoZ AC/DC | 1.000 V AC RMS oder 1.000 V DC ±(1,3 % + 4) |
| VFD | AC V: 1.000 V AC RMS, ±(1,3 % + 4) bei 45∽65 Hz |
| Wechsel-/Gleichspannung | 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3) |
| Widerstand | 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5) |
| Kommunikation und Datenspeicher | |
|---|---|
| Bilddateiformat | Radiometrische Bilder |
| Bildspeicherkapazität | bis zu 30,000 |
| Kommunikationsprotokoll | METERLiNK |
| Konnektivität | Bluetooth BLE |
| Speicher | 40.000 Messwerte pro Speichersatz |
| Speichermedien | eMMC 4 GB |
| Videoaufzeichnung | 50 Minuten maximale Dauer 20 Sekunden maximale Dauer für die Dateiübertragung |
| Benutzeroberfläche | |
|---|---|
| Display | 2,8 Zoll |
| Displayhelligkeit | Hoch, Mittel, Niedrig |
| Stromversorgung | |
|---|---|
| Akku | TA04, Lithium-Polymer, wiederaufladbar, 3.050 mAh. Inkl. zwei Batterien |
| Akkulaufzeit | Ca. 6,5 Stunden im IGM-Modus mit Displayhelligkeit auf Mittel eingestellt. Ca. 10 Stunden in der Betriebsart als Multimeter (mittlere Helligkeit) |
| Automatische Abschaltung | Für Messgerät: auf AUS, 2, 5 oder 10 Minuten einstellen Nur für Arbeitslampe: auf AUS, 5, 15 oder 30 Minuten einstellen |
| Berührungsloser Spannungsprüfer [NCV] | Ja |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L x B x H) | 20 cm × 9,6 cm × 5,6 cm (7,9 Zoll × 3,8 Zoll × 2,2 Zoll) |
| Arbeitsleuchten | 1 LED |
| Gewicht | 569 g ohne Batterie (ca.) |
| Lieferumfang | 1 x DM286 Multimeter für die Industrielle Wärmebildgebung 1 Satz CATIV 600V-Prüfleitung 1 Satz CATIV 600V-Krokodilklemme 1 USB-Kabel Typ A auf Micro-USB (mit Datenübertragungsfähigkeit) 1 Thermoelement vom Typ K (-30 °C bis 260 °C) 1 gepolsterte Tragetasche 1 FLIR-Schnellstartanleitung 1 FLIR-Garantiekarte 2 TA04 Akkuzellen |
| Scanmodus | Kontinuierlicher Scan. Zielerfassung über Fadenkreuz und Laserpointer. |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebshöhe | 2.000 m (6.560 ft) |
| Betriebstemperatur und Feuchtigkeit | -10 °C bis 30 °C (14 °F bis 86 °F), <85 % rel. Feuchte 30 °C bis 40 °C (86 °F bis 104 °F), <75 % rel. Feuchte 40 °C bis 50 °C (104 °F bis 122 °F), <45 % rel. Feuchte |
| Emissionsgrad-Einstellungen | 0,10 bis 1,00 (Standard ist 0,95); Auswahl unter vier Voreinstellungen oder manuelle Einstellung. |
| EMV | EN61326-1 |
| Garantie | 10 Jahre eingeschränkte Gewährleistung https://www.flir.com/testwarranty |
| IP-Schutzart | IP40 |
| Lagertemperatur und relative Luftfeuchte [rF] | -20 °C bis 60 °C (-4 °F bis 140 °F), 0 –80 % rel. Feuchte (ohne Batterien) |
| Lasertyp | Klasse I (rot) |
| Laserwellenlänge | 640 nm bis 660 nm |
| Leistung Laserpointer | ≤0,39 mW |
| Sicherheit | IEC 61010-1 CAT IV – 600 V, CAT III – 1000 V |
| Sturzfestigkeitstest | 2 m (6,6 ft) |
| Verschmutzungsgrad | 2,0 |
| Zertifizierungen | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Zubehör | |
|---|---|
| Software | FLIR METERLiNK® App |
