Discontinued

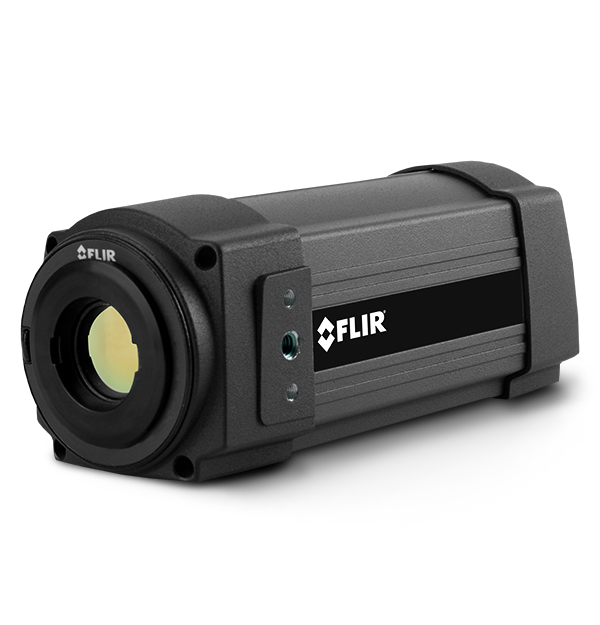

FLIR A320 Tempscreen
Fest installierte Wärmebildkamera für die Überwachung erhöhter Körpertemperaturen.
Die FLIR A320 Tempscreen-Kamera ist für die Überwachung von Einzelpersonen und Personengruppen im Hinblick auf Temperaturabweichungen oder erhöhte Körpertemperaturen vorkonfiguriert, inklusive Alarme für Temperaturunterschiede mit dynamisch aktualisierter Referenztemperatur. Diese Temperaturmesslösung bietet eine integrierte Analysefunktion, Alarmfunktionen und autonome Kommunikation mittels Standardprotokollen. Die A320-Kamera von FLIR verfügt außerdem über Eigenschaften und Funktionen zum Aufbau von Lösungen mit einer oder mehreren Kameras mit Standard-Ethernet-Hardware und Standard-Softwareprotokollen.
Überwachen Sie kritische Bereiche
Die A320 Tempscreen ist Ethernet/IP- und Modbus-TCP-konform, sodass sich Analyse- und Alarmergebnisse einfach an einen programmierbaren Logik-Controller (PLC) übermitteln lassen.
Mit umfangreichen Analyse- und Alarmfunktionen, inklusive Referenztemperatur mit dynamischer Aktualisierung (bildlich dargestellt durch die Isotherme)
Die A320 Tempscreen wird komplett mit einer FLIR IP Config und einem FLIR IR Monitor für Konfigurationen geliefert.
Technische Daten
| Highlighted | |
|---|---|
| Digitaler E/A, Steckverbindertyp | 6-polige steckbare Schraubklemme |
| Digitaleingänge | 2 über Optokoppler, 10-30 V DC |
| Zweck Digitalausgang | Abhängig von ALARM, Ausgabe auf externes Gerät (wird programmgesteuert geschrieben) |
| Digitalausgänge | 2 über Optokoppler, ON = Stromversorgung (max. 100 mA), OFF = Stromkreis unterbrochen |
| Ethernet, Video-Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| EMV | •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Emission) •FCC 47 CFR Part 15 Class B (Emission) |
| Blendenzahl | 1,3 |
| Bildfrequenz | 9 Hz |
| Thermische Empfindlichkeit / NETD | < 0,05 °C bei 30 °C/50 mK |
| Genauigkeit | ±2 °C oder ±2 % des Anzeigewerts |
| Alarmfunktionen | 6 automatische Alarme zu jeder gewählten Messfunktion, Digital In, Kameratemperatur, Timer |
| Alarmausgang | Digital Out, Protokollierung, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung |
| Kommunikation und Datenspeicher | |
|---|---|
| Dateiformate | Standard JPEG, 16 Bit einschließlich Messdaten |
| Digitalausgänge | 2 über Optokoppler, ON = Stromversorgung (max. 100 mA), OFF = Stromkreis unterbrochen |
| Digitaleingänge | 2 über Optokoppler, 10-30 V DC |
| Digitaler E/A, Steckverbindertyp | 6-polige steckbare Schraubklemme |
| Digitaler E/A, Trennspannung | 500 V eff. |
| Digitaler E/A, Versorgungsspannung | 6–24 V DC, max. 200 mA |
| Ethernet | Steuerung, Ergebnis und Bild |
| Ethernet, Steckverbindertyp | RJ-45 |
| Ethernet, Video-Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| Ethernet-Bildstreaming | 16-Bit 320 × 240 Pixel bei 4,5 Hz – Radiometrisch |
| Ethernet-Stromversorgung | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 0 |
| Ethernetkommunikation | Basiert auf einem TCP/IP Socket, von FLIR urheberrechtlich geschützt |
| Ethernetprotokolle | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Ethernetstandard | IEEE 802.3 |
| Ethernettyp | 100 Mbit/s |
| Speichermedien | Eingebauter Speicher für die Bildspeicherung |
| Video-Steckverbindertyp | BNC-Standardanschluss |
| Videoausgang | Composite-Video-Ausgang; kompatibel zu PAL und NTSC |
| Zweck Digitalausgang | Abhängig von ALARM, Ausgabe auf externes Gerät (wird programmgesteuert geschrieben) |
| Zweck Digitaleingang | Bildmarker (Start/Stopp/allgemein), Eingang für externes Gerät (wird programmgesteuert gelesen) |
| Bildgebung und optische Daten | |
|---|---|
| Bildfrequenz | 9 Hz |
| Blendenzahl | 1,3 |
| Brennweite | 18 mm |
| Detektor-Zeitkonstante | normalerweise 12 ms |
| Detektorraster | 25 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Farbpaletten | Farbpaletten (SW, SW inv., Eisen, Regenbogen) |
| FLIR Screen-EST-Modus | Yes |
| Fokus | Automatisch oder manuell (eingebauter Motor) |
| IR-Auflösung | 320 × 240 Pixel |
| Mindestfokusabstand | 0,4 m |
| Objektiverkennung | Automatisch |
| Räumliche Auflösung (IFOV) | 1,36 mrad |
| Sichtfeld (FOV) | 25° × 18,8° |
| Spektralbereich | 7,5 – 13 µm |
| Thermische Empfindlichkeit / NETD | < 0,05 °C bei 30 °C/50 mK |
| Videostandard | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Zoom | 1- bis 8-fach stufenlos, digital, interpolierender Zoom bei Bildern |
| Messung und Analyse | |
|---|---|
| Alarmausgang | Digital Out, Protokollierung, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung |
| Alarmfunktionen | 6 automatische Alarme zu jeder gewählten Messfunktion, Digital In, Kameratemperatur, Timer |
| Bereich | 4 Rechteckbereiche mit max./min./Durchschnitt/Position |
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen oder Referenztemperatur |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 |
| Genauigkeit | ±2 °C oder ±2 % des Anzeigewerts |
| Isotherm | 1 mit oberhalb/unterhalb/Intervall |
| Konfigurationsanweisungen | Datum/Zeit, Temperatur (°C) |
| Korrektur des atmosphärischen Transmissionsgrads | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur externer Optik/Fenster | Automatisch, basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur |
| Messgenauigkeit [Drift] im Screen-EST Modus | ±0.5°C (±0.9°F) accuracy at 37°C (98.6°F) with reference |
| Messoption | Filter zum Abdecken von Messbereichen/Planmäßige Rückmeldung: Dateiübertragung (ftp), E-Mail (SMTP) |
| Messpunkt | 4 |
| Messwertkorrekturen | Globale und individuelle Objektparameter |
| Objekttemperaturbereich | -20 °C bis 120 °C 0 °C bis 350 °C |
| Referenztemperatur | Manuell eingestellt oder erfasst von einer beliebigen Messfunktion |
| Äquivalenttemperaturkorrektur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 170 × 70 × 70 mm |
| Gehäusematerial | Aluminium |
| Gewicht | 0,7 kg |
| Inhalt | Kartonverpackung, Infrarotkamera mit Objektiv, Ethernet-Kabel, Netzkabel, Netzkabel (mit Anschlusslitze), Netzteil, gedruckte Dokumentation, CD-ROM mit Dienstprogrammen |
| Sockelbefestigung | 2 × M4-Gewindebohrungen (an drei Seiten) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -15 °C bis 50 °C |
| EMV | •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Emission) •FCC 47 CFR Part 15 Class B (Emission) |
| Gehäuse | IP40 (IEC 60529) |
| Lagertemperaturbereich | -40 °C bis 70 °C |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Std. 95 % relative Luftfeuchte 25 °C bis 40 °C |
| Stativbefestigung | UNC 1/4 Zoll -20 (an drei Seiten) |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Stromversorgung | |
|---|---|
| Betrieb mit externer Stromversorgung | 12/24 VDC, 24 W absolutes Max. |
| Externe Stromversorgung, Steckverbindertyp | 2-polige steckbare Schraubklemme |
| Spannung | Zulässiger Messbereich 10 – 30 V DC |
