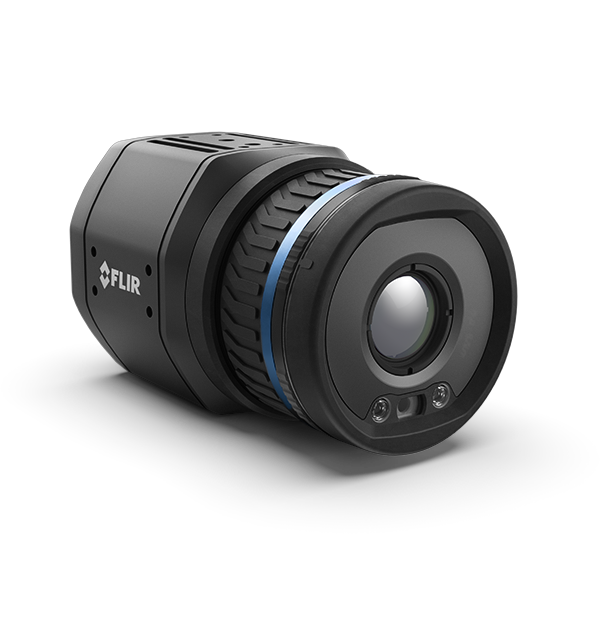

FLIR A500-EST
FLIR EST™-LÖSUNGEN FÜR DAS WÄRMEBILD-SCREENING MIT FEST INSTALLIERTER FASSUNG
Die FLIR A500-EST ist ein berührungsloses Screening-Gerät und kann als Erstabwehr möglicher Gesundheitsrisiken dienen. Die Wärme-Screening-Lösung FLIR EST™ erfasst und visualisiert Wärme zur schnellen Erkennung von Personen mit erhöhter Hauttemperatur. Mit einem 464 × 348-Pixel-Wärmebilddetektor und dem in die Kamera integrierten FLIR-Screen-EST™-Modus kann die A500-EST entweder einzeln als unabhängige Screening-Station oder innerhalb eines Netzwerks genutzt werden. Die Kompatibilität mit Industriestandards wie Modbus TCP, MQTT, RESTful API für die Datenübertragung und RTSP für Video erleichtert die Integration von Drittanbieterlösungen. Die Kamera kann mit den meisten Video-Management-Systemen verbunden werden und ist mit der Desktop-Software FLIR Screen-EST™ kompatibel.
Effizientes Hauttemperatur-Screening
Einfache Integration in Web-Services mit RESTful API über XML oder JSON; bietet standardmäßige Ethernet- und WLAN-Konnektivität.
Optimale Screening-Genauigkeit mit automatischer Driftkompensation; Unterstützung für externe Schwarzkörper-Kompensation, falls gewünscht.
Der in die Kamera integrierte FLIR Screen-EST-Modus speichert keinerlei Bilder oder personenbezogene Daten und ermöglicht die Einhaltung von Abstandsregeln in Screening-Einrichtungen.
Technische Daten
| Highlighted | |
|---|---|
| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digitaleingänge | 2x opto-isoliert, Vin(niedrig)= 0 - 1,5 V, Vin(hoch)= 3 - 25 V |
| Zweck Digitalausgang | Als Messfunktion des Alarms, Ausgabe an externes Gerät (z. B. bei Auslösung eines Screening-Alarms); Fehler (NC) |
| Digitalausgänge | 3x opto-isoliert, 0 - 48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Kodierung | |
| Ethernetschnittstelle | Kabelgebunden, WLAN |
| WLAN | Ja. RP-SMA, Buchse |
| EMV | ETSI EN 301 489-1 (Funk), ETSI EN 301 489-17 (Funk), EN 61000-4-8 (Magnetfeld), FCC 47 CFR Teil 15 Klasse B (Emission US), ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen), EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Messfrequenz | Up to 10 Hz |
| Bildfrequenz | 30 Hz |
| Objektiv | 24° |
| Alarmfunktionen | Bei jeder gewählten Messfunktion, Digitaleingang, interne Kameratemperatur |
| Alarmausgang | Digitalausgang, E-Mail (SMTP) (Push), Ethernet/IP (Pull), Dateitransfer (FTP) (Push), Modbus TCP Master Write (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über RESTful API (Pull), Bild oder Video speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Bildspeicher | Bis zu 100 radiometrische FLIR-JPEGs, Speicherung als Funktion eines Alarms, einer Zeitplanung oder einer Benutzerinteraktion (Camera Web) |
| Digitalausgänge | 3x opto-isoliert, 0 - 48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Digitaleingänge | 2x opto-isoliert, Vin(niedrig)= 0 - 1,5 V, Vin(hoch)= 3 - 25 V |
| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digitaler E/A, Trennspannung | 500 VRMS |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet, Steckverbindertyp | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet-Stromversorgung | Power over Ethernet, PoE IEEE 802.3af Class 3 |
| Ethernetkommunikation | Basiert auf einem TCP/IP-Socket, von FLIR urheberrechtlich geschützt |
| Ethernetprotokolle | Ethernet/IP, IEEE 1588, Modbus-TCP-Master, Modbus-TCP-Slave, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernetschnittstelle | Kabelgebunden, WLAN |
| Ethernetstandard | IEEE 802.3 |
| Ethernettyp | 1000 Mbit/s |
| Multicast | Ja |
| Unicast | Ja |
| Videospeicherung | Bis zu 10 H.264-Videos, Speicherung als Funktion des Alarms – 5 Sek. vor oder nach Alarm |
| WLAN | Ja. RP-SMA, Buchse |
| Zweck Digitalausgang | Als Messfunktion des Alarms, Ausgabe an externes Gerät (z. B. bei Auslösung eines Screening-Alarms); Fehler (NC) |
| Zweck Digitaleingang | NUC, NUC deaktivieren, Alarm, Aktualisierung der Screening-Referenzprobe |
| Bildgebung und optische Daten | |
|---|---|
| Anzeige | Für Messergebnisse: Ethernet/IP (Pull), Modbus TCP Master (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über REST API (Pull), Messungen und Standbilder (radiometrisches JPEG, visuell 640 × 480, visuell 1280 × 960), nur Lesezugriff, Web-Interface |
| Bildfrequenz | 30 Hz |
| Bildquelle | Visual / IR / MSX |
| Blendenzahl Kamera | 1,3 |
| Brennweite | 17 mm |
| Detektortyp und -raster | Ungekühltes Mikrobolometer, 17 µm |
| FLIR Screen-EST-Modus | Yes |
| Fokus | Einpunkt-Kontrast, motorgetrieben, manuell |
| IR-Auflösung | 464 × 348 |
| Kontrastverbesserung | FSX/Histogramm-Entzerrung (nur IR) |
| Multi-Streaming | Ja |
| Objektiv | 24° |
| Objektiverkennung | Automatisch |
| Overlay | Mit/ohne |
| Radiometrisches IR-Videostreaming | RTSP-Protokoll |
| Räumliche Auflösung (IFOV) | 0,90 mrad/Pixel |
| Sichtfeld (FOV) | 24° × 18° |
| Spektralbereich | 7,5 – 14 µm |
| Streaming-Auflösung | RTSP-Video-Streaming (Quelle 0) – 640 × 480 Pixel; RTSP-Video-Streaming (Quelle 1) – 1280 × 960; radiometrisches Streaming: 640 x 480 Pixel |
| Thermische Empfindlichkeit_NETD [typisch] | <40 mK @ 30°C (86°F) |
| Videostreaming | RTSP-Protokoll |
| Visuelle Kamera | Lieferumfang |
| Messung und Analyse | |
|---|---|
| Alarmausgang | Digitalausgang, E-Mail (SMTP) (Push), Ethernet/IP (Pull), Dateitransfer (FTP) (Push), Modbus TCP Master Write (Push), Modbus TCP Slave (Pull), MQTT (Push), Query über RESTful API (Pull), Bild oder Video speichern |
| Alarmfunktionen | Bei jeder gewählten Messfunktion, Digitaleingang, interne Kameratemperatur |
| Automatische Erkennung von Heiß-/Kaltzonen | Anzeige des max./min. Temperaturwerts und der Position im Rechteck |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 |
| Korrektur des atmosphärischen Transmissionsgrads | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur externer Optik/Fenster | Basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur |
| Messgenauigkeit [Drift] im Screen-EST Modus | ±0.3°C (±0.5°F) |
| Messwertkorrekturen | Globale Objektparameter, lokale Parameter pro Analysefunktion, externe Schwarzkörper-Korrektur |
| Objekttemperaturbereich | 15 °C bis 45 °C; die Kamera liefert einen Kontrast von -20 °C bis 120 °C, liefert jedoch keine Temperaturdaten |
| Voreinstellungen für Messungen (Presets) | Ja |
| Äquivalenttemperaturkorrektur | Basiert auf der Eingabe der reflektierten Temperatur |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 123 × 77 × 77 mm |
| Gehäusematerial | Aluminium |
| Gewicht | 0,82 kg, nur Kamera |
| Sockelbefestigung | 4× M4 auf 4 Seiten |
| Verpackung | Infrarotkamera mit Objektiv, Ethernet-Kabel M12 auf RJ45F (0,3 m), gedruckte Dokumentation einschließlich Login für Web-Schnittstelle |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -20 °C bis 50 °C; Kühlplatte für Temperaturen über 40 °C erforderlich |
| EMV | ETSI EN 301 489-1 (Funk), ETSI EN 301 489-17 (Funk), EN 61000-4-8 (Magnetfeld), FCC 47 CFR Teil 15 Klasse B (Emission US), ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen), EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Funkwellenspektrum | FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US), FCC 47 CFR Teil 15 Klasse E (5 GHz Band US), RSS-247 (2,4 GHz und 5 GHz Band Kanada), ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU), ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Garantie | http://www.flir.com/warranty/ |
| Gehäuse | IEC 60529, IP 54, IP66 mit Zubehör |
| Korrektur des Transmissionsgrades des Objektivs | Automatic, based on signals from internal sensors |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25 °C – 40 °C/2 Zyklen |
| Messfrequenz | Up to 10 Hz |
| Programmierte Empfindlichkeit | sftp (image), SMTP (image and/or measurement data/result) |
| Stativbefestigung | UNC ¼″-20 auf 2 Seiten |
| Stoßfestigkeit | IEC 60068-2-27, 25 g |
| Vibrationen | IEC 60068-2-6, 0,15 mm bei 10 – 58 Hz und 2 g bei 58 – 500 Hz, sinusförmig, IEC 61373 Cat 1 (Bahnanwendungen) |
| Stromversorgung | |
|---|---|
| Betrieb mit externer Stromversorgung | 24/48 V DC, max. 8 W |
| Externe Spannung | Allowed range 18–56 V DC |
| Leistungsaufnahme | 7,5 W bei 24 V DC typisch/7,8 W bei 48 V DC typisch/8,1 W bei 48 V PoE typisch |
| Stromversorgungsanschluss | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Benutzeroberfläche | |
|---|---|
| Webschnittstelle | Ja |
