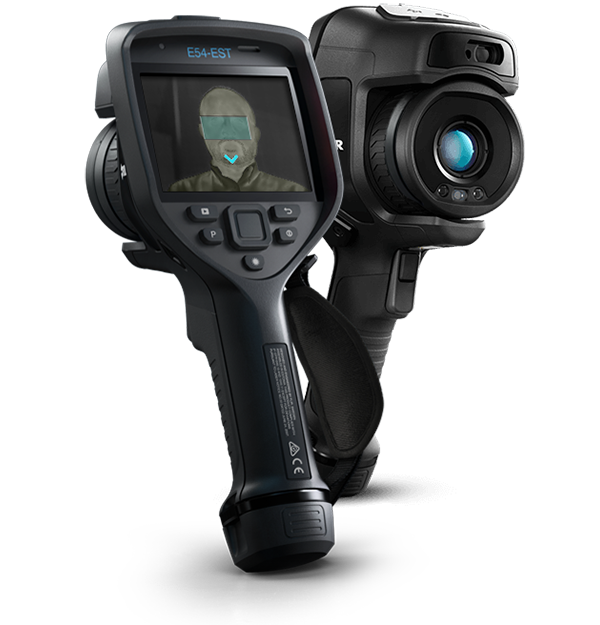

FLIR E54-EST
TRAGBARE FLIR EST™-LÖSUNGEN FÜR DAS WÄRMEBILD-SCREENING
Die tragbare Wärmebildkamera FLIR E54-EST ist ein berührungsloses Screening-Gerät und dient als Erstabwehr möglicher Gesundheitsrisiken. Die Wärme-Screening-Lösung FLIR EST™ erfasst und visualisiert Wärme zur schnellen Erkennung von Personen mit erhöhter Hauttemperatur. Mit einer Auflösung von 320 × 240 Wärmebild-Pixeln und einem hellen Touchscreen-Display bietet die E54-EST eine genaue, einfach zu interpretierende Temperaturmessung. Der in die Kamera integrierte FLIR Screen-EST-Modus bietet visuelle Positionierungsmarkierungen, automatisches Sampling zur Aktualisierung des Temperaturdurchschnitts sowie eine grafische Pass/Fail-Anzeige der Resultate zur Entlastung der Bediener von Screening-Stationen. Dank der Kompatibilität mit der FLIR Screen-EST-Desktopsoftware, der integrierten Stativbefestigung und der externen Stromversorgung ist diese Kamera die ideale Lösung für dauerhafte Installationen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 × 240 |
| Sichtfeld (FOV) | 24° × 18° |
| Bildmodi | Infrarot, visuell, MSX, Bild-in-Bild |
| Display | Optisch verbundener 4-Zoll-PCAP-Touchscreen mit 640 × 480 Pixeln und einer Flächenhelligkeit von 400 cd/m2 |
| Speichermedien | Herausnehmbare SD-Karte (8 GB) |
| Bildgebung und optische Daten | |
|---|---|
| Bildmodi | Infrarot, visuell, MSX, Bild-in-Bild |
| Bildrate | 30 Hz |
| Blendenzahl Kamera | 1,3 |
| Brennweite | 17 mm |
| Detektortyp und -raster | Ungekühltes Mikrobolometer, 17 µm |
| Digitales Datenstreaming | Gleichzeitig thermal und visuell, USB Typ-C |
| Digitalzoom | 1- bis 4-fach stufenlos |
| Farbe | Schwarz |
| Farbpaletten | Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava |
| FLIR Screen-EST-Modus | Yes |
| Fokus | Manuell |
| IR-Auflösung | 320 × 240 |
| Mindestfokusabstand | 0,15 m |
| MSX | Ja |
| Objektiv | 24° (fixiert) |
| Objektiverkennung | Automatisch |
| Palette | Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC |
| Räumliche Auflösung (IFOV) | 1,75 mrad/Pixel |
| Sichtfeld (FOV) | 24° × 18° |
| Spektralbereich | 7,5 – 14 µm |
| Sucher | Nein |
| Thermische Empfindlichkeit_NETD [typisch] | <40 mK @ 30°C (86°F) |
| UltraMax | Nein |
| Messung und Analyse | |
|---|---|
| Automatische Erkennung von Heiß-/Kaltzonen | Automatische maximale/minimale Markierungen innerhalb eines Bereichs |
| Emissionsgrad-Korrektur | Ja: variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Messgenauigkeit [Drift] im Screen-EST Modus | ±0.3°C (±0.5°F) |
| Messwertkorrekturen | Ja |
| Objekttemperaturbereich | 15 °C bis 45 °C |
| Probenahmendurchschnitt im Screen-EST Modus | Recommended range: 30 to 45°C (86 to 113°F) in stable room temperature |
| Referenztemperatur | Ja |
| Benutzeroberfläche | |
|---|---|
| Display | Optisch verbundener 4-Zoll-PCAP-Touchscreen mit 640 × 480 Pixeln und einer Flächenhelligkeit von 400 cd/m2 |
| Displaytechnologie | IPS |
| Sprachen | 21 |
| Kommunikation und Datenspeicher | |
|---|---|
| Bilddateiformat | Radiometrisches Standard-JPEG mit Messdaten |
| Command and Control | Kameradisplay, USB Typ C |
| Kommunikationsschnittstellen | USB 2.0, Bluetooth, WLAN |
| Speichermedien | Herausnehmbare SD-Karte (8 GB) |
| USB | USB Typ C: Datenübertragung/Video/Stromversorgung |
| USB – Norm | USB 2.0 High Speed |
| Videoausgang | DisplayPort über USB Typ C |
| WLAN | Peer-to-Peer (ad hoc) oder Infrastruktur (Netzwerk) |
| Stromversorgung | |
|---|---|
| Akkuspannung | 3,6 Hz |
| Akkutyp | Wiederaufladbare Li-Ionen-Batterie, > 2,5 Std. (typische Nutzung) |
| Betrieb mit externer Stromversorgung | USB 2.0 A zu USB Typ C mit Stromversorgung |
| Energiemanagement | Nein |
| Gewicht Akku | 140 g |
| Ladetemperatur | 0 °C bis 45 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -15 °C bis 50 °C |
| Funkwellenspektrum | ETSI EN 300 328/FCC Teil 15.249/RSS-247 Ausgabe 2 |
| Garantie | http://www.flir.com/warranty/ |
| Lagertemperaturbereich | -40 °C bis 70 °C |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC ¼"-20 |
| Sturzfestigkeit | Konzipiert für 2 m |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 278,4 × 116,1 × 113,1 mm |
| Gehäusematerial | PCABS mit TPE, Magnesium |
| Gewicht | 1 kg |
| Verpackung | Infrarotkamera mit Objektiv, Akku (2 Stk.), Akkuladegerät, Frontschutz, Karabinerhaken, Riemen (Hand, Handgelenk), Hartschalen-Tragetasche, Tragegurte, Objektivdeckel, Objektivreinigungstuch, Netzteil, Torx-Schraubendreher T10, Schrauben, Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu USB Typ C, USB Typ C zu HDMI), USB-C auf USB Typ-A mit Netzteil, Fernbedienungstaste, 8-GB-SD-Karte, gedruckte Dokumentation |
