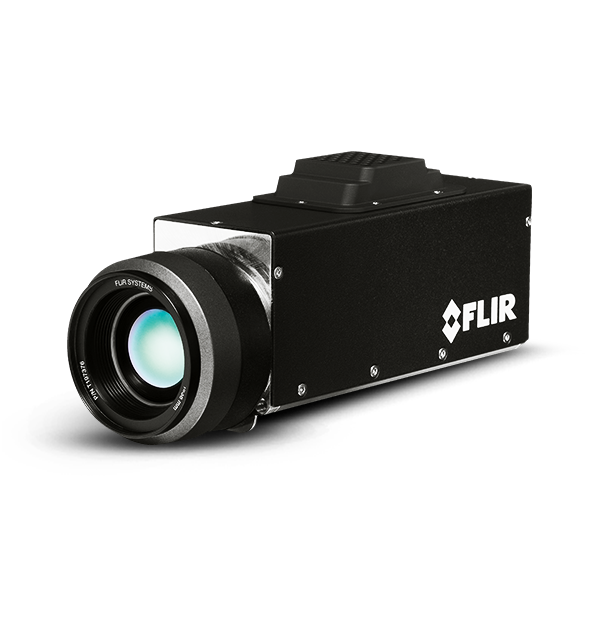

FLIR G300 a Series
Optische Gasdetektionskamera zum Aufspüren von Gaslecks
Die FLIR G300 a ist eine Kamera für die optische Gasdetektion (OGI), mit der Sie Installationen in abgelegenen oder explosionsgefährdeten Bereichen auf Gaslecks überwachen können. Durch kontinuierliche Überwachung können Sie gefährliche, teure Kohlenwasserstoff- oder flüchtige organische Verbindungen (VOC) Lecks auffangen und sofort Maßnahmen ergreifen. OGI-Kameras werden häufig in der Industrie eingesetzt, z. B. in Erdgasaufbereitungsanlagen und Offshore-Plattformen. Sie kann problemlos in Gehäuse mit anwendungsspezifischen Anforderungen integriert werden.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 x 240 Pixel |
| Thermische Auflösung (NETD) | < 10 mK bei 30 °C |
| Thermische Empfindlichkeit / NETD | < 15 mK bei +30 °C |
| Spektralbereich | 3,2 bis 3,4 µm |
| Schnittstelle | Ethernet/HDMI |
| Bildgebung und optische Daten | |
|---|---|
| Automatische Bildeinstellung | Kontinuierlich/manuell; linear oder auf Basis eines Histogramms |
| Bildmodi | IR-Bild, High Sensitivity Mode (HSM) |
| Blendenzahl | 1,5 |
| Detektortyp | Focal Plane Array (FPA), gekühlter InSb |
| Digitale Bildoptimierung | Rauschunterdrückungsfilter, High Sensitivity Mode (HSM) |
| Fokus | Automatisch mit FLIR SDK oder manuell |
| IR-Auflösung | 320 x 240 Pixel |
| Kameramaße mit Objektiv (L × B × H) | 242 x 80 x 105 mm, inkl. 14,5°-Objektiv |
| Manuelle Bildeinstellung | Bereich/Spanne |
| Mindestfokusabstand | 0,5 m für 38-mm-Objektiv |
| Nicht-radiometrisches IR-Videostreaming | RTP/MPEG4 |
| Sichtfeld (FOV) | 14,5 x 10,8 mit 38-mm-Objektiv |
| Spektralbereich | 3,2 bis 3,4 µm |
| Thermische Auflösung (NETD) | < 10 mK bei 30 °C |
| Thermische Empfindlichkeit / NETD | < 15 mK bei +30 °C |
| Vollbildrate | 60 Hz |
| Zoom | 1–8-fach stufenlos, Digitalzoom |
| Messung und Analyse | |
|---|---|
| Temperaturbereich | -20 °C bis +350 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Ethernet | Steuerung, Ergebnis und Bild |
| Ethernet – Videostreaming | 640 × 480 Pixel bei 30 Hz |
| Ethernet, Steckverbindertyp | RJ-45 |
| Ethernet, Video-Streaming | 640 × 480 Pixel bei bis zu 15 Hz, MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP bei L5 |
| Ethernet-Bildstreaming | 16-Bit 320 × 240 Pixel bei bis zu 10 Hz |
| Ethernetkommunikation | Basiert auf einem TCP/IP Socket, von FLIR urheberrechtlich geschützt |
| Ethernetprotokolle | TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, DHCP, MDNS (Bonjour), SMB/CIFS |
| Ethernetstandard | IEEE 802.3 |
| Ethernettyp | 100 Mbit/s |
| Schnittstelle | Ethernet/HDMI |
| USB | Steuerung und Bild |
| USB – Bildstreaming | 16-Bit 320 × 240 bei 30 Hz |
| USB – Kommunikation | Basiert auf TCP/IP-Socket, Microsoft RNDIS und/oder USB Videoklasse |
| USB – Norm | 2.0 High Speed |
| USB – Protokolle | TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, DHCP |
| USB – Steckverbindertyp | Micro-USB |
| Videoausgang | Digitaler Videoausgang (Bild) |
| Allgemeine Angaben | |
|---|---|
| Gehäusematerial | Aluminium |
| Gewicht | 1,4 kg, inkl. 14,5°-Objektiv |
| Stromversorgung | |
|---|---|
| DC-Betrieb | 10-28 V DC, Polarität geschützt |
| Einschaltzeit | Normalerweise 7 Min. bei 25 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -20 °C bis +50 °C |
| EMV | EN 61000-6-4 (Abstrahlung) / EN61000-6-2 (Störfestigkeit) / FCC 47 CFR Teil 15 Klasse A (Abstrahlung) / EN 61000-4-8, L5 |
| Lagertemperaturbereich | -30 °C bis +60 °C |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 68-2-30/24 h 95% relative Luftfeuchtigkeit +25°C bis +40°C |
| Richtlinien | Niederspannungsrichtlinie: 2006/95/EG, EMV: 2004/108/EG, RoHS: 2002/95/EG, WEEE: 2002/96/EG |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Vibrationen | 2 g (IEC 60068-2-6) |
