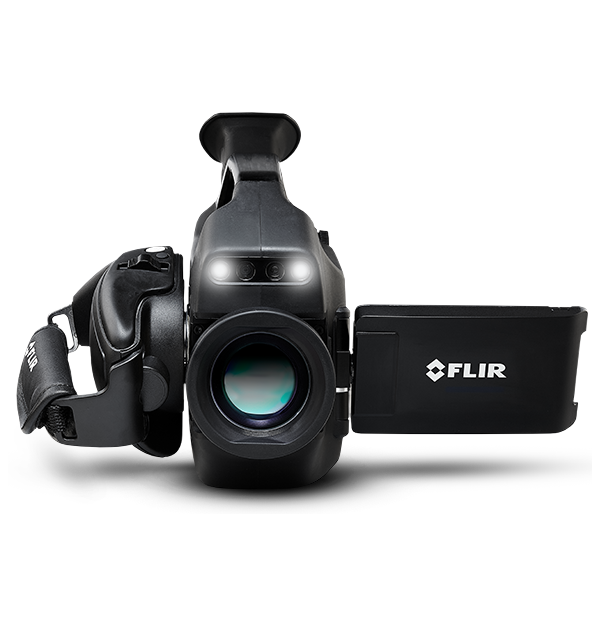

FLIR GFx320
„Intrinsically Safe“ OGI-Kamera
Die FLIR GFx320 bietet bahnbrechende Technologie, die Lecks sichtbar macht, durch die u. a. an Erdgasförderstätten, Ölbohrinseln und Flüssigerdgasterminals flüchtige Kohlenwasserstoffe austreten. Mit ihren Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen können die Vermessungsingenieure sicher arbeiten. FLIR hat die GFx320 für den Benutzer entwickelt. Sie bietet ergonomische Funktionen wie den beweglichen LCD-Bildschirm, um Ermüdung bei ganztägigen Vermessungstätigkeiten zu vermeiden.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 x 240 Pixel |
| Detektorraster | 30 µm |
| Thermische Auflösung (NETD) | < 10 mK bei 30 °C |
| Genauigkeit | ±1 °C innerhalb des Temperaturbereichs (0 °C bis 100 °C) oder ±2 % des innerhalb des Temperaturbereichs abgelesenen Messwerts (>100 °C) |
| Spektralbereich | 3,2 – 3,4 µm |
| Eignung für Gefahrenbereiche | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Klasse I Unterklasse 2 CSA 22.2 No. 213, Klasse I Unterklasse 2 |
| Bildgebung und optische Daten | |
|---|---|
| Automatische Bildeinstellung | Kontinuierlich/manuell, linear oder histogrammbasiert |
| Bildanalyse | 10 Spotmesser, 5 Felder mit Max./Min./Durchschnitt, Profil, Temperaturdifferenzen (ΔT), Emissionsgrad- und Messkorrekturen |
| Bildmodi | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM) |
| Bildrate [Vollbild] | 60 Hz |
| Blendenzahl Kamera | f/1.5 |
| Brennweite | 23 mm |
| Detektorraster | 30 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Dynamikbereich | 14 Bit |
| Farbpaletten | Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC |
| Fokus | Manuell |
| IR-Auflösung | 320 x 240 Pixel |
| Mindestfokusabstand | 0,3 m |
| Nicht radiometrisches IR-Video | MPEG4 (bis zu 60 min./Clip) auf Speicherkarte |
| On-Camera-Display | LCD-Widescreen-Display mit 800 x 480 Pixeln Neigbarer OLED-Sucher mit 800 x 480 Pixeln |
| Pixel gesamt | 76,800 |
| Radiometrisches IR-Video | 15 Hz direkt auf Speicherkarte |
| Sensorkühlung | Stirling Mikrokühler (FLIR MC-3) |
| Sichtfeld (FOV) | 24° × 18° |
| Spektralbereich | 3,2 – 3,4 µm |
| Sucher | Yes |
| Thermische Auflösung (NETD) | < 10 mK bei 30 °C |
| Visuelles Bild | 3,2 Megapixel von integrierter visueller Kamera Lässt sich automatisch mit dem zugehörigen nicht-radiometrischen IR-Video verknüpfen |
| Visuelles Video | MPEG4 (25 min./Clip) auf Speicherkarte |
| Zoom | Stufenloser Digitalzoom 1x–8x |
| Messung und Analyse | |
|---|---|
| Genauigkeit | ±1 °C innerhalb des Temperaturbereichs (0 °C bis 100 °C) oder ±2 % des innerhalb des Temperaturbereichs abgelesenen Messwerts (>100 °C) |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Stromversorgung | |
|---|---|
| Akkutyp | Li-Ion-Akku |
| Betrieb mit externer Stromversorgung | Netzteil 90 – 260 V AC, 50/60 Hz oder 12 V DC über KFZ-Anschluss |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | Standard, 1/4-Zoll-20 |
| Betriebstemperaturbereich | -20 °C bis 50 °C |
| Eignung für Gefahrenbereiche | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Klasse I Unterklasse 2 CSA 22.2 No. 213, Klasse I Unterklasse 2 |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | -30 °C bis 60 °C |
| Stöße und Vibrationen | 25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6) |
| Umgebungstemperaturbereich | -20 °C bis 40 °C (Zertifizierungsspanne für explosionsgefährdete Bereiche) |
