Discontinued

FLIR IM75

Isolationsprüf- und DMM-Kombigerät mit Meterlink®

Product view 1

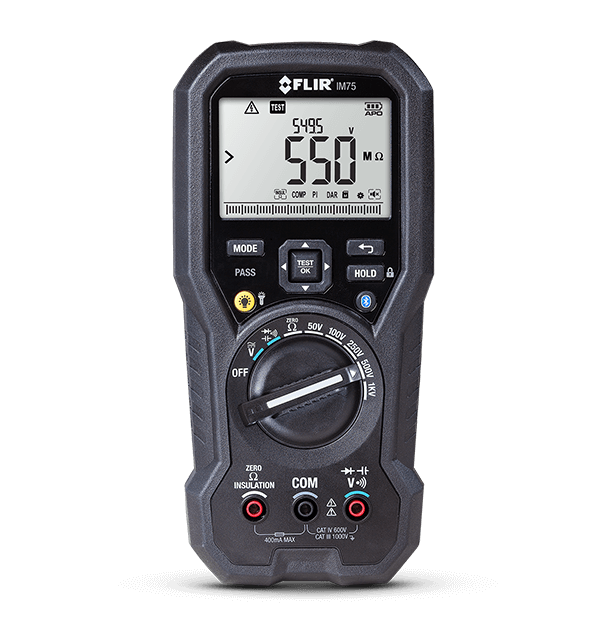

Product view 2

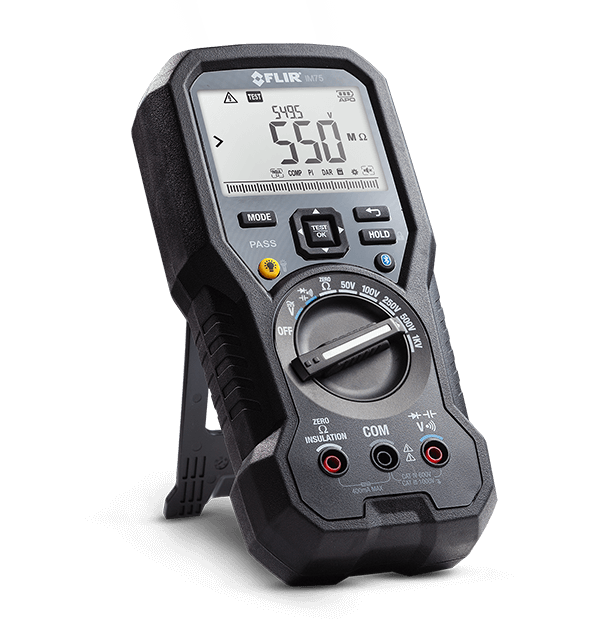

Product view 3

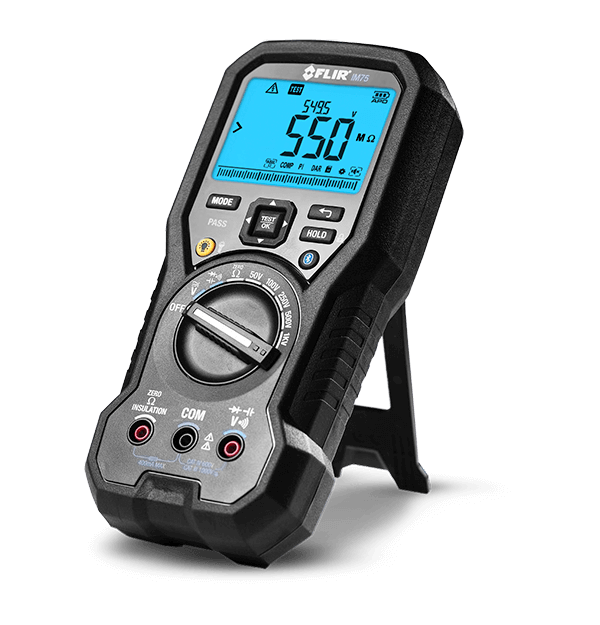

Product view 4

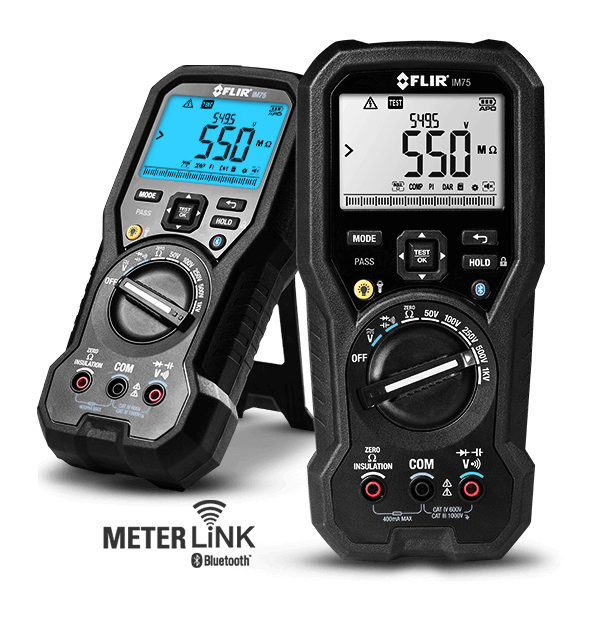

Das FLIR IM75 ist ein erstklassiges und tragbares Isolationsprüfgerät und fortschrittliches digitales Multifunktions-Multimeter für Installations-, Fehlerdiagnose- und Wartungsexperten. Das IM75 verfügt über mehrere spezielle Isolationsmodi, darunter: Polarisationsindex, dielektrische Absorption und Erdungswiderstand Isolationsprüfungen können sofort, kontinuierlich und über einen bestimmten Zeitraum durchgeführt werden. Das Messgerät verfügt über METERLiNK® zur Einbindung elektrischer Messungen in Wärmebilder, die von FLIR Infrarotkameras aufgenommen wurden, und Bluetooth® zur Fernanzeige der Messwerte in Echtzeit.

Ein Werkzeug für Isolations- und elektrische Prüfungen
Alle erforderlichen Funktionen in einem Gerät, einschließlich mehrerer Widerstandsbereiche für Isolationsprüfungen und drahtlose Funktionen.
Bietet Funktionen für erweiterte Isolationstests, einschließlich TRMS-Messungen mit 1000 V-Bereich, VFD-Modus und drei Isolationsmodi.
Ausgestattet mit hellen LED-Arbeitsleuchten zur Beleuchtung von Prüfbereichen und Messobjekten, einem mehrfarbigen LED-Display und einer robusten, doppelt geformten Konstruktion.

Technische Daten

Highlighted
Isolationswiderstand Max. Messbereich 4M bis 20 GΩ/Grundgenauigkeit ± 1,5 %
Isolationsprüfspannungen Max. Messbereich 50, 100, 250, 500 und 1000 V/Grundgenauigkeit ± 3,0 %
Schutzart CAT III-1.000 V, CAT IV-600 V
Messung und Analyse
Diodentest Max. Messbereich 2 V/Grundgenauigkeit ±0,5 %
Durchgang Max. Messbereich 400,0 Ω/Grundgenauigkeit ±0,5 %
Erdungswiderstand Max. Messbereich 40 Ω bis 40 Ω/Grundgenauigkeit ±1,5 %
Frequenz [ACV] Max. Messbereich 40 kHz/Grundgenauigkeit ±5 Stellen
Gleichspannung Max. Messbereich 1000,0 V/Grundgenauigkeit ±0,1 %
Isolationsprüfspannungen Max. Messbereich 50, 100, 250, 500 und 1000 V/Grundgenauigkeit ± 3,0 %
Isolationswiderstand Max. Messbereich 4M bis 20 GΩ/Grundgenauigkeit ± 1,5 %
Kapazität Max. Messbereich 10 mF/Grundgenauigkeit ±1,2 %
Schutzart CAT III-1.000 V, CAT IV-600 V
VFD-Modus Wechselspannung Max. Messbereich 1000,0 V/Grundgenauigkeit ±1,5%
Wechselspannung Max. Messbereich 1000,0 V/Grundgenauigkeit ±1,5 %
Kommunikation und Datenspeicher
Bluetooth-Reichweite 10 m
Speicher 99 interne Speicherorte
Stromversorgung
Akkutyp 6 × AAA
Umgebungsfaktoren und Zertifizierungen
Betriebstemperatur 0 °C bis 50 °C
Garantie Beschränkt lebenslang*
IP-Schutzart/Sturzfestigkeitstest IP 54, 2 m

Accessories

  1. Magnetic Hanging Strap (TA50)
  1. NiMH Rechargeable Battery Kit (TA03-KIT)
  1. Universal Soft Sided Case (TA15)
  2. Protective Case (TA10)
  1. CAT IV Insulated Alligator Probes (TA70)
  2. CAT IV Silicone Test Leads (TA80)
