Extech PQ34-30
3000 A Flexible Stromklemmenmessfühler

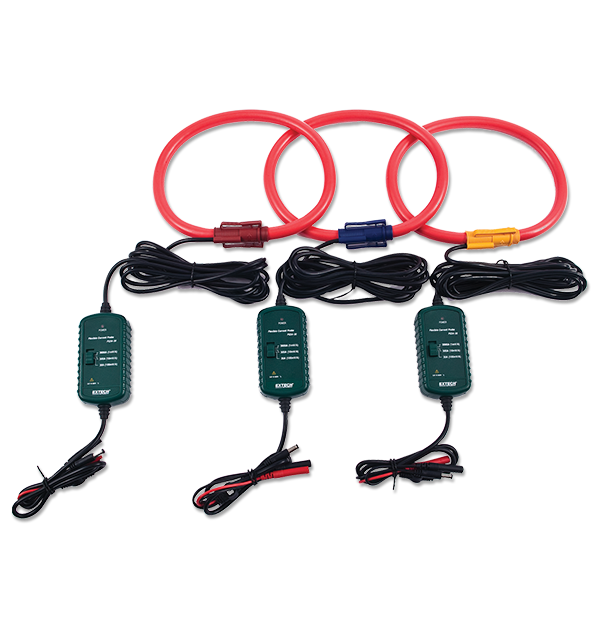

Der Extech PQ34-30 ist ein Satz flexibler 3000-A-Strommessfühler für die Netzqualitätsanalysatoren PQ3450/PQ3470. Er hat eine Länge von 61 cm (24 Zoll) und eignet sich zum Umwickeln von Stromschienen und Drahtbündeln. Wechsel zwischen 3 Bereichen: 3000 A, 300 A und 30 A.
Technische Daten
| Allgemeine technische Daten | |
|---|---|
| Ausgangsempfindlichkeit | 100 mV/A (30-A-Bereich), 10 mV/A (300-A-Bereich), 1 mV/A (3000-A-Bereich) |
| Ausgangskupplung | AC gekoppelt. |
| Frequenzbereich | 45 bis 400 Hz. |
| Kabellänge | 3,4 m (11,2 Fuß) |
| Linearität/Hysterese | ±0,2 % des Messwerts von 10 % bis 100 % des Bereichs |
| Minimale Last | 100 KΩ für spezifizierte Genauigkeit |
| Phasenfehler | < ±1° (50/60 Hz) |
| Wechselstrom | 30 A, 300 A und 3000 A, per Schalter umschaltbar |
| Wechselstrom Grundgenauigkeit | ±1 % des vollen Messbereichs (50/60 Hz) |
| Zangenöffnung | Flexibel 600 mm (23,6 Zoll) |
| Weitere Details | |
|---|---|
| Abmessungen | 105 × 56,5 × 33 mm (4,1 × 2,2 × 1,3 Zoll) |
| Garantie | 2 Jahre |
| Gewicht | 480 g (1,06 lbs.) |
| Sicherheitskategorie | CAT III – 600 V |
| Stromversorgung | 8 V ±1 V (vom Messgerät) |
