Extech PQ3450-30
3000-A-Datenlogger-Leistungsanalysator-Kit

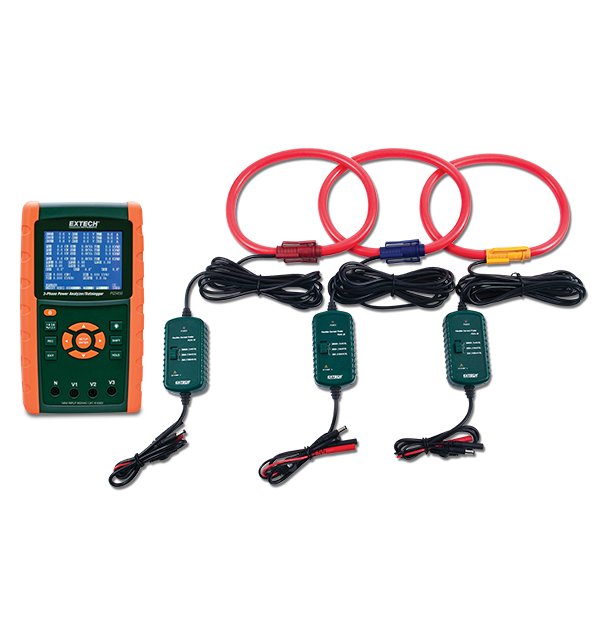

Der Extech PQ3450-30 ist ein 3-Phasen-Leistungsanalysator/Datenlogger, der bis zu 30.000 Messsätze im Excel®-Format auf einer entfernbaren SD-Speicherkarte speichern kann. Er verfügt über eine große Punktmatrix, eine integrierte Uhr und einen Kalender sowie ein hintergrundbeleuchtetes LC-Display mit benutzerfreundlichem Bildschirmmenü. Er ermöglicht eine vollständige Systemanalyse mit bis zu 35 Parametern. Das einstellbare Verhältnis von Stromwandler CT (1 bis 600) und Spannungswandler PT (1 bis 1000) ermöglicht den Einsatz in Hochleistungsverteilungssystemen. Erfassung von bis 30.000 Messwerten auf einer SD-Speicherkarte im Excel®-Format. Breiter Abtastratenbereich (2 Sekunden bis 2 Stunden). Vollständig mit 4 Spannungsleitungen mit Krokodilklemmen, drei 3000-A-Stromzangen, 8 AA-Batterien, SD-Speicherkarte, 100-240-V-Netzteil und Tasche.
Technische Daten
| Allgemeine technische Daten | |
|---|---|
| Blindleistung | 9,999 MVAR |
| Blindleistung Grundgenauigkeit | ±(1,0 % des Messwerts) |
| Blindleistungsenergie | 0,0 kVARh bis 9,999 MVARH |
| Blindleistungsenergie Grundgenauigkeit | ±(2,0 % des Messwerts) |
| Echteffektivwert (TRMS) | Ja |
| Eingangsbereich | 200 mV, 300 mV, 500 mV, 1 V, 2 V, 3 V (vom Benutzer wählbar) |
| Eingangsbereich Grundgenauigkeit | ±(0,5 % des Messwerts) |
| Frequenz | 45 Hz bis 65 Hz |
| Frequenz Grundgenauigkeit | ±0,1 Hz |
| Leistungsfaktor | 0,00 bis 1,00 |
| Leistungsfaktor Grundgenauigkeit | ±0,04 |
| Phase | -180 ° bis +180° |
| Phase Grundgenauigkeit | ±1° |
| Scheinleistung | 9,999 MVA |
| Scheinleistung Grundgenauigkeit | ±(1,0 % des Messwerts) |
| Scheinleistungsenergie | 0,0 kVAh bis 9,999 MVAH |
| Scheinleistungsenergie Grundgenauigkeit | ±(2,0 % des Messwerts) |
| Speicher | 30.000 Messwerte (2 GB SD-Speicherkarte) |
| Wechselspannung | 600,0 V |
| Wechselspannung Grundgenauigkeit | ±(0,5 % des Messwerts) |
| Wechselstrom | 3.000 A |
| Wechselstrom Grundgenauigkeit | ±(0,5 % des Messwerts) |
| Wirkleistung | 9,999 MW |
| Wirkleistung Energie Grundgenauigkeit | ±(2,0 % des Messwerts) |
| Wirkleistung Grundgenauigkeit | ±(1,0 % des Messwerts) |
| Wirkleistungsenergie | 0,0 kWh bis 9,999 MWH |
| Weitere Details | |
|---|---|
| Abmessungen | 225 × 125 × 64 mm (8,86 × 4,92 × 2,52 Zoll) |
| Garantie | 2 Jahre |
| Gewicht | 1010 g |
| Sicherheitskategorie | CAT III – 600 V |
| Stromversorgung | 8 AA-Batterien (1,5 V) |
| Zertifizierungen | PQ3450-30-NIST_S: CE, UL, NIST PQ3450-30_S: CE, UL |
