Discontinued
QL320
System für eine quantitative optische Gasdetektion der optischen Gasdetektionskameras der FLIR G-Serie (Gx620/Gx320/G620)
Das QL320 von Providence Photonics ist ein quantitatives optisches Gasdetektionssystem (QOGI), das Prüfern die Messung von Leckraten für Methan und anderen Kohlenwasserstoffen ermöglicht. Dies macht eine sekundäre Probennahme mit einem toxischen Gasanalysator (TVA) oder vergleichbaren Tool überflüssig. Darüber hinaus erfordert das QL320 zur Messung von Emissionsraten keinen Nahkontakt mit dem Gas, wodurch es eine sicherere Lösung zur Quantifizierung von Gaslecks darstellt.
Durch die Verwendung des QL320 können Sie quantitative Messungen massenspezifischer (lb/h oder g/h) oder volumetrischer Leckraten (cm3/min oder l/min) für die meisten Kohlenwasserstoffgase ausführen. Messen Sie die Größe flüchtiger Emissionen aus sicherer Entfernung bis 30,5 Meter.
Das QL320 verfügt über integrierte Werkzeuge, die zur Durchführung von Leckuntersuchungen erforderlich sind, sowie über ein Δ T-Screening-Tool zur Bestimmung der Eignung von Hintergrundbedingungen. Direkt am Einsatzort erstellte Berichte umfassen die Archivierung von Messungen, Farbvideos und Rohdaten für Analyse und Nachbearbeitung.

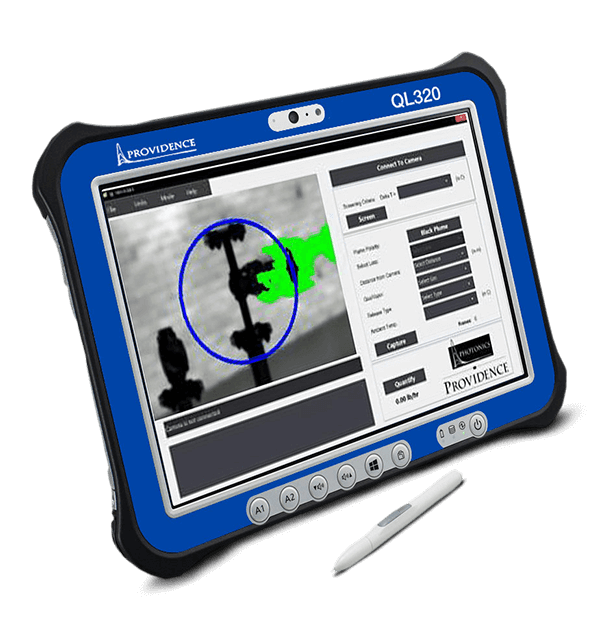

Dieses Tablet-basierte System ist ausreichend robust, um in Erdgasfeldern, Raffinerien und anderen Industrieumgebungen eingesetzt werden zu können. Das staub- und wasserdichte Touchscreen-Tablet bietet einen hohen Kontrast für einfaches Lesen in Außenbereichen.
Technische Daten
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | 256,5 mm |
| Bildmodi | Single image snapshot with colorized plume and quantitative result |
| Display-Auflösung | 1.920 × 1.200 WUXGA |
| Kompatible Kameras | FLIR G620, FLIR Gx320, FLIR Gx620 |
| Messung und Analyse | |
|---|---|
| Messinstrumente | ΔT-Screening, Hervorhebung von Abluftfahnen auf dem Bildschirm, Batch-Protokollierung, Feldgaskalibrierung |
| Messmodi | Massenspezifische Leckraten (lb/h oder g/h), volumetrische Leckraten (cm3/min oder l/min) |
| Kommunikation und Datenspeicher | |
|---|---|
| Eingang | QWERTY-Bildschirmtastatur, elektronisch wasserdichter Stift |
| Allgemeine Angaben | |
|---|---|
| Abmessungen | 270 mm × 188 mm × 19 mm |
| Gewicht | 1,36 kg |
| Benutzeroberfläche | |
|---|---|
| Displaytechnologie | Panasonic Toughpad FZ-G1 |
| Touchscreen | 10-Punkt-Multitouch mit Handschuh + Digitizer |
| Stromversorgung | |
|---|---|
| Akkutyp | Lithium-Ionen-Akku |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Umgebungsbedingungen | Nach MIL-STD-810G zertifiziert, nach IP65 zertifizierte abgedichtete Allwetterkonstruktion |
