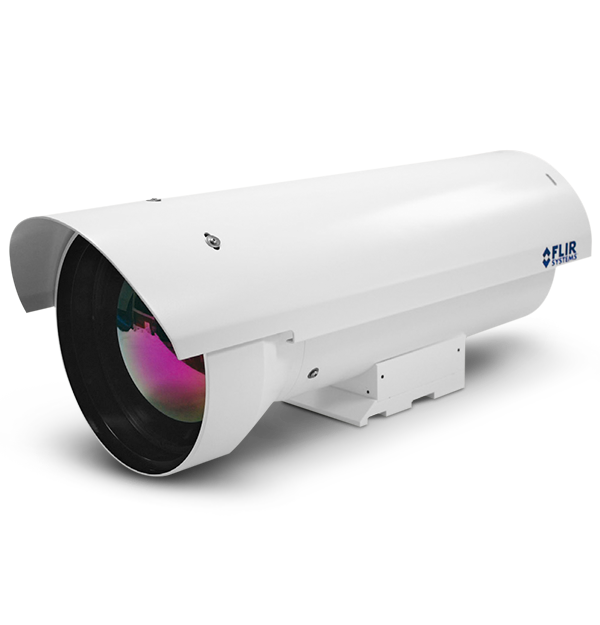

FLIR RS6700
Infrarotkameras mit Reichweite und für die Wissenschaft
Das RS6700 ist ein Multiapplikations-Infrarotkamerasystem mit großer Reichweite für die Fernverfolgung, Zielsignatur, Forschung und Wissenschaft. Die RS6700-Kameras sind robuste, extrem leistungsfähige und umfassend ausgestattete radiometrische Instrumente, die selbst härtesten Umgebungsbedingungen widerstehen.
Technische Daten
| Highlighted | |
|---|---|
| Detector Resolution | 640 x 512 |
| Resolution | 640 × 512 |
| Detector Pitch | 15 µm |
| Spectral Range | 3,0 – 5,0 µm |
| Detector Type | FLIR Indium-Antimonid (InSb) |
| Camera f_number | f/4.0 |
| Dynamic Range | 14 Bit |
| NETD | <25 mK normal |
| Frame Rate [Full Window] | Programmierbar 0,0015 Hz bis 125 Hz |
| Max Frame Rate [at Min Window] | |
| Integration Time | 480 ns bis full frame |
| Focus | Automatisch oder manuell (motorgetrieben) |
| Bildgebung und optische Daten | |
|---|---|
| AGC | Manuell, Linear, Plateau, Ausgleich, ROI, DDE |
| Camera f_number | f/4.0 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 15 µm |
| Detector Resolution | 640 x 512 |
| Detector Type | FLIR Indium-Antimonid (InSb) |
| Digital Data Streaming | Simul. Gigabit Ethernet und Camera Link |
| Digital Zoom | 1-4×, Digitalzoom |
| Dynamic Range | 14 Bit |
| Focus | Automatisch oder manuell (motorgetrieben) |
| Frame Rate [Full Window] | Programmierbar 0,0015 Hz bis 125 Hz |
| Image Time Stamp | Interne IRIG-B Decoder-Uhr/TSPI präziser Zeitstempel |
| Integration Time | 480 ns bis full frame |
| Lens | 50 mm/250 mm |
| NETD | <25 mK normal |
| On Camera Image Storage | None |
| Operability | >99,8 % ( >99,95 % normal) |
| Overlay | Konfigurierbar |
| Palette | 8 Bit, einstellbar |
| Pixel Clock | 50 MHz |
| Radiometric Data Streaming | Gigabit Ethernet (GigE Vision), Camera Link Base Fiber |
| Readout Modes | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Readout Type | Schnappschuss (Einzelbild) |
| Resolution | 640 × 512 |
| Sensor Cooling | Closed Cycle Rotary |
| Spectral Range | 3,0 – 5,0 µm |
| Standard Video | NTSC or PAL composite |
| Subwindow Modes | Flexibles Teilbildformat (schrittweise in 16 Spalten und 4 Zeilen) |
| Video Modes | NTSC, PAL |
| Messung und Analyse | |
|---|---|
| Accuracy | NA |
| Automatic Gain Control | Manual, Linear, Plateau equalization, ROI, DDE |
| Kommunikation und Datenspeicher | |
|---|---|
| Analog Video | NTSC, PAL |
| Command and Control | Gigabit Ethernet, (not Genicam compliant), USB, RS-232, Camera Link |
| Synchronization Modes | Sync In, Sync Out |
| Allgemeine Angaben | |
|---|---|
| Size [L x W x H] | 560 mm length × 230 mm diameter (22 in. length × 9 in. diameter) |
| Size [L × D] | 558,8 × 228,6 mm |
| Weight | 11,3 kg |
| Stromversorgung | |
|---|---|
| Power | 24 VDC |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Altitude | 0 bis 12.000 m in Betrieb; 0 bis 21.000 m außer Betrieb |
| Mounting | 5 × 1/4 Zoll – 20 |
| Operating Temperature Range | Bereich -32 °C bis 55 °C |
| Shock_vibration | 40 g, 11 ms 1/4 Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen |
Accessories
Resources & Support
Datasheet
FLIR RS6700 Datasheet
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
