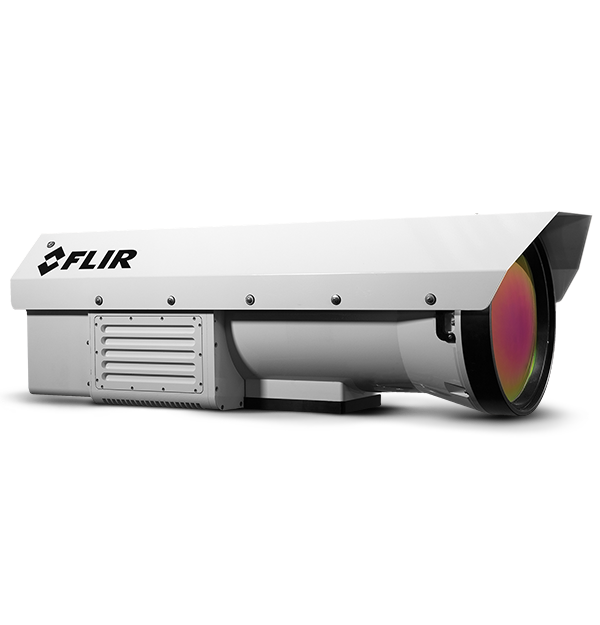

FLIR RS8300
Hochgeschwindigkeits-MWIR-Infrarotkamera im Megapixel-Bereich
Das RS8300 ist ein Multiapplikations-Infrarotkamerasystem mit großer Reichweite für die Fernverfolgung, Zielsignatur, Forschung und Wissenschaft. Die Kamera RS8300 ist ein robustes, leistungsstarkes, voll ausgestattetes radiometrisches Gerät, das auch in rauen Umgebungen eingesetzt werden kann.
Technische Daten
| Highlighted | |
|---|---|
| Detektorauflösung | 1344 x 784 |
| Auflösung | 1.344 × 784 |
| Detektorraster | 14 µm |
| Spektralbereich | 3,0 – 5,0 µm |
| Detektortyp | Indium-Antimonid (InSb) |
| Blendenzahl Kamera | f/5 |
| Dynamikbereich | 14 Bit |
| Thermische Auflösung (NETD) | < 25 mK |
| Bildrate [Vollbild] | 125 Hz |
| Integrationszeit | 500 ns bis Vollbild |
| Fokus | Motorgetrieben mit Autofokus und aktiver Athermalisierung |
| Bildgebung und optische Daten | |
|---|---|
| Analog-Overlay | Konfigurierbar (IRIG-B, Datum, Integrationszeit, Interne Temp., Bildfrequenz, Synchr.-Modus, kühlere Stunden) |
| Analog-Paletten | 8 Bit, einstellbar |
| Anzeige | Schnappschuss (Einzelbild) |
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Auflösung | 1.344 × 784 |
| Betriebsfähigkeit | > 99,5 % (99,9 % normal) |
| Bildrate [Vollbild] | 125 Hz |
| Blendenzahl Kamera | f/5 |
| Detektorauflösung | 1344 x 784 |
| Detektorraster | 14 µm |
| Detektortyp | Indium-Antimonid (InSb) |
| Digitales Datenprotokoll | Simul. Gigabit Ethernet und CoaXpress (Camera Link Full over Fiber) |
| Dynamikbereich | 14 Bit |
| Fokus | Motorgetrieben mit Autofokus und aktiver Athermalisierung |
| HD-Video | (720p, 50/59/60 Hz, SMPTE 296M) (1080p, 25/29/30 Hz, SMPTE 274M) |
| Integrationszeit | 500 ns bis Vollbild |
| Makroobjektive/Mikroskope | NA |
| Sensorkühlung | Closed Cycle Linear |
| Spektralbereich | 3,0 – 5,0 µm |
| Teilbildmodi | Benutzerdefiniert |
| Thermische Auflösung (NETD) | < 25 mK |
| Verfügbare Objektive | 120-1200 mm (10-fach) Kontinuierlicher metrischer Zoom, 8,97 Grad HFOV bei 120 mm, 0,9 Grad HFVO bei 1200 mm |
| Well Capacity | 5,9 Mio. Elektronen |
| Zoom | 1-4-fach, Digitalzoom, Schwenken |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, Linear, Plateau, Ausgleich, ROI, DDE |
| Genauigkeit | NA |
| Kommunikation und Datenspeicher | |
|---|---|
| Analog-Video | NA |
| Synchronisierungsmodi | Genlock; IRIG-B; Sync In, Sync Out, Trigger In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] Sonnenblende – EIN | (927 x 315 x 290 mm) |
| Gewicht | 34,926 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 9 × 1/4 Zoll -20 |
| Betriebstemperaturbereich | -40 °C bis 50 °C |
| Erkennungszonen | 40 g, 11 ms 1/2 Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen |
| Höhe | 0 bis 12.000 m in Betrieb; 0 bis 21.000 m außer Betrieb |
| Lagertemperaturbereich | -55 °C bis 80 °C |
