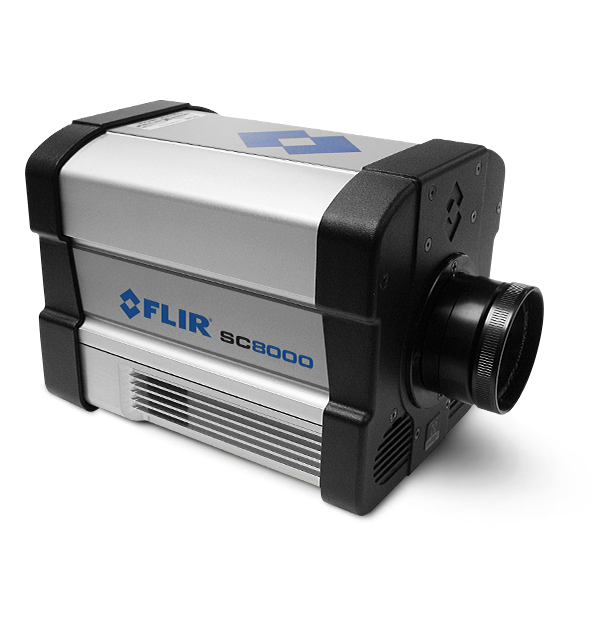

FLIR SC8000 HD
MWIR-Hochgeschwindigkeits-Infrarotkamera im Megapixelbereich für wissenschaftliche Zwecke
Die FLIR SC8200 verfügt über einen hochempfindlichen gekühlten FLIR InSb-Detektor mit einer Auflösung von 1.024 × 1.024 echten Megapixel, um ultra-scharfe Wärmebilder zu erzeugen, auf denen auch kleinste Details sichtbar und messbar sind. Vier aktive voreingestellte Betriebsmodi bieten einstellbare Integrationszeiten, eine eingebundene Uneinheitlichkeitskorrektur, Ersatz fehlerhafter Pixel und Fenstergrößenanpassungen. Die FLIR-Anzeige liefert digitale Daten mit 200 Megapixel pro Sekunde für extreme Flexibilität bei der Bildgebung.
Technische Daten
| Markierter | |
|---|---|
| Auflösung | 1.344 × 784 |
| Detektorraster | 14 µm |
| Spektralbereich | 3,0 – 5,0 µm oder 1,5 – 5,0 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Blendenzahl Kamera | f/4.0 |
| Dynamikbereich | 14 Bit |
| Thermische Auflösung (NETD) | < 25 mK |
| Bildrate [Vollbild] | 124 Hz |
| Integrationszeit | 500 ns bis Vollbild |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 2.000 °C |
| Filtern | Hinter dem Objektiv |
| Fokus | Manuell (Motorgetrieben und taktil – Objektivabhängig) |
| Bildgebung und optische Daten | |
|---|---|
| Anzeige | Schnappschuss (Einzelbild) |
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Auflösung | 1.344 × 784 |
| Betriebsfähigkeit | > 99,5 % (normalerweise >99,9 %) |
| Bildrate [Vollbild] | 124 Hz |
| Bildzeitstempel | Interne IRIG-B Decoder-Uhr/TSPI präziser Zeitstempel |
| Blendenzahl Kamera | f/4.0 |
| Detektorraster | 14 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Digitales Datenstreaming | Simul. Gigabit Ethernet und Camera Link Full (oder CoaXPress) |
| Dynamikbereich | 14 Bit |
| Filtern | Hinter dem Objektiv |
| Fokus | Manuell (Motorgetrieben und taktil – Objektivabhängig) |
| HD-Video | HD-SDI 720p50/59/60 1080p25/29/30 |
| Integrationszeit | 500 ns bis Vollbild |
| Kamerasteuerung | Gigabit Ethernet, USB, RS-232, Camera Link Full (oder CXP) |
| Makroobjektive/Mikroskope | NA |
| Overlay | Konfigurierbar (IRIG-B, Datum, Integrationszeit, Interne Temp., Bildfrequenz, Synchr.-Modus, kühlere Stunden) |
| Palette | 8 Bit, einstellbar |
| Sensorkühlung | Closed Cycle Linear |
| Spektralbereich | 3,0 – 5,0 µm oder 1,5 – 5,0 µm |
| Teilbildmodi | Flexibel (schrittweise 64 Spalten, 4 Zeilen) |
| Thermische Auflösung (NETD) | < 25 mK |
| Verfügbare Objektive | 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm TFOV (50/250/500 mm) Stufenloser Zoom (50/500 mm) |
| Well Capacity | 5,9 Mio. Elektronen |
| Zoom | 1-4-fach, Digitalzoom, Schwenken |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, Linear, Plateau, Ausgleich, ROI, DDE |
| Genauigkeit | ±2 °C oder ±2 % des Messwerts |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 2.000 °C |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Analog-Video | NTSC, PAL, S-Video, SVGA |
| Synchronisierungsmodi | Genlock; IRIG-B; Sync In, Sync Out, Trigger In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 218 mm × 143 mm × 158 mm |
| Gewicht [ohne Objektiv] | 4,5 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × ¼ Zoll-20, 1 × 3/8 Zoll – 16, 4 × 10/24 |
| Betriebstemperaturbereich | -40 °C bis 50 °C |
| Höhe | 0 bis 12.000 m in Betrieb; 0 bis 21.000 m außer Betrieb |
| Lagertemperaturbereich | -55 °C bis 80 °C |
| Stöße und Vibrationen | 40 g, 11 ms ½ Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen |
Exportbeschränkungen
Die auf dieser Seite enthaltenen Informationen beziehen sich auf Produkte, die den International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) oder den Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) unterliegen können, je nach Spezifikationen für das Endprodukt; Gerichtsbarkeit und Klassifizierung werden auf Anfrage bereitgestellt.
