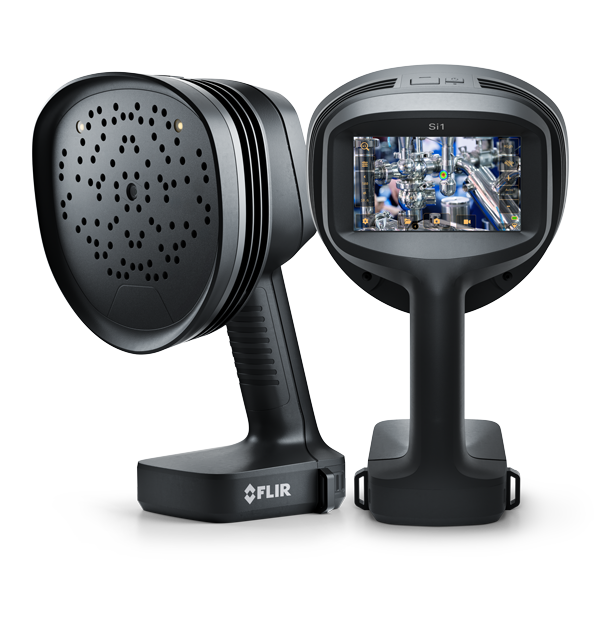

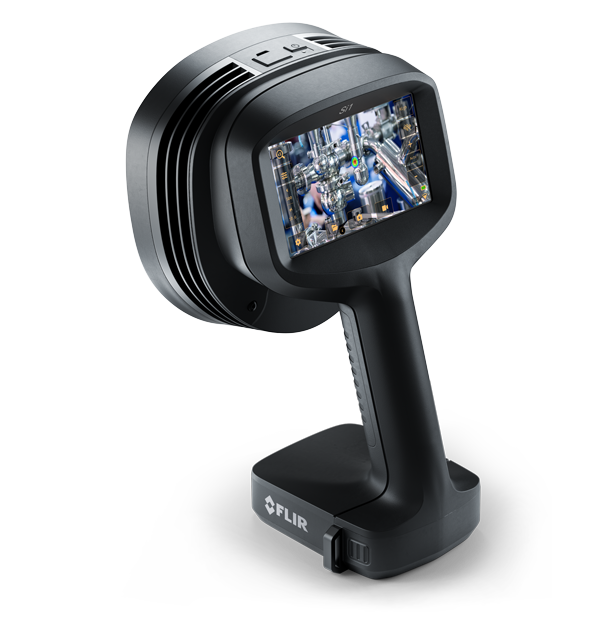

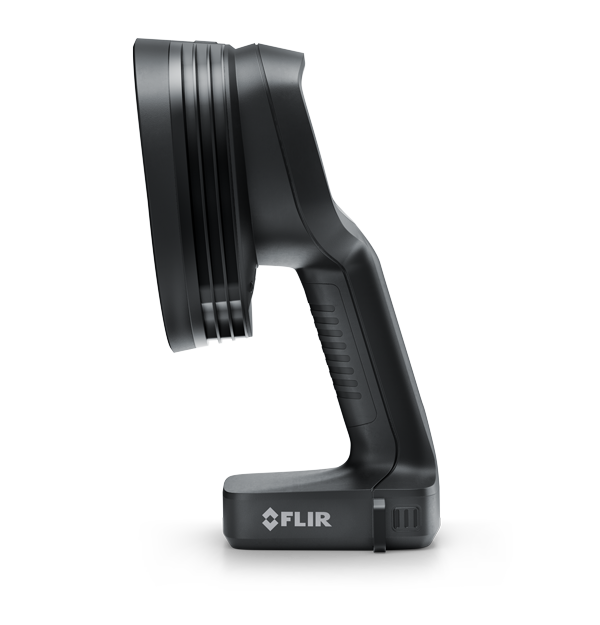

Flir Si1-LD
Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks
Product Variations
Die Flir Si1-LD ist eine benutzerfreundliche akustische Bildgebungskamera zur Lokalisierung und Quantifizierung von Druckleckagen in Druckluftsystemen. Diese leichte, einhändig bedienbare Kamera wurde entwickelt, um Fachleuten aus den Bereichen Wartung, Fertigung und Technik dabei zu helfen, Lecks in der Luft schneller als mit herkömmlichen Methoden zu identifizieren.
Der Si1-LD ist mit einer sorgfältig konstruierten Anordnung von MEMS-Mikrofonen für hohe Empfindlichkeit ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen visuell anzeigt, selbst in lauten Industrieumgebungen. Das akustische Bild wird in Echtzeit auf ein digitales Bild gelegt, sodass Sie die Schallquelle genau lokalisieren können. Mit integrierten Analysefunktionen können Sie die entstandenen Verluste quantifizieren.
Das Si1-LD verfügt über ein Plugin, mit dem Sie akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichtserstellung in die Flir Thermal Studio Suite importieren können. Die Feldanalyse und -berichterstattung kann auch mit dem Flir Acoustic Camera Viewer Cloud-Dienst durchgeführt werden. Die Übertragung von Bildern kann über einen Memorystick oder ein USB-Datenkabel erfolgen. Durch eine regelmäßige Wartungsroutine kann der Flir Si1-LD Einrichtungen helfen, ihre Umweltauswirkungen zu reduzieren und Geld bei Stromrechnungen zu sparen.
Die Bandpassfilterung ermöglicht eine manuelle Anpassung der zu analysierenden Frequenzen.
Die fortschrittliche Hardware und die Algorithmen der Si1 bieten eine höhere Empfindlichkeit als viele Kameras mit mehr Mikrofonen.
Mit diesem leichten, intelligenten Tool können Sie die Schwere von Lecks in Echtzeit quantifizieren und über einfache Online- oder Offline-Berichtsoptionen verfügen.
Technische Daten
| Highlighted | |
|---|---|
| Akustikmessung | 96 geräuscharme MEMS-Mikrofone, Echtzeit-Soundvisualisierung |
| Abstand | Von 0,3 m (1,0 Fuß) bis 130 m (427 Fuß) |
| Leckrate | Minimale nachweisbare Leckrate (MDLR): 0,01 l/min aus 2,5 m (8,2 Fuß) |
| Bildgebung und optische Daten | |
|---|---|
| Sichtfeld (FOV) | 65° diagonal |
| Software-Update Kamera | − Automatisch über WLAN − USB über Computer |
| Videobildauflösung | 1280 × 720 |
| Videobildrate | Kamera: 60 fps / Akustische Bildgebung: 30 fps / Bildschirm: 70 fps |
| Zoom | 8-facher digitaler Zoom |
| Messung und Analyse | |
|---|---|
| Able to Quantify | Druckluft |
| Abstand | Von 0,3 m (1,0 Fuß) bis 130 m (427 Fuß) |
| Akustikmessung | 96 geräuscharme MEMS-Mikrofone, Echtzeit-Soundvisualisierung |
| Bandbreite | 2 kHz bis 100 kHz |
| Detection Threshold | 20 kHz: −5 dB 35 kHz: 9 dB 50 kHz: 15 dB 80 kHz: 41 dB 100 kHz: 56 dB |
| Leckrate | Minimale nachweisbare Leckrate (MDLR): 0,01 l/min aus 2,5 m (8,2 Fuß) |
| Benutzeroberfläche | |
|---|---|
| Display | Größe: 5 Zoll 1280 × 720, resistiver Touchscreen, TFT-LCD, MIPI DSI |
| Stromversorgung | |
|---|---|
| Akku | Wiederaufladbarer Li-Ion-Akku (RRC 2054): 14,4 V DC, 3,45 Ah, 49,68 Wh Verbrauch: Bis zu 2,5 h Ladezeit: ca. 2 h Max. Leistung: 16,8 V Gleichstrom, 5 A |
| Akkuladegerät | Eingang: 19 V bis 26 V DC, 2,8 A max. Ausgang: 17,4 V Gleichstrom, 4,8 A |
| Gewicht Akku | ca. 0,25 kg |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Garantie | http://www.flir.com/warranty/ |
| Schutzart | IP54 |
| Temperaturbereich für Betrieb und Lagerung | Betriebstemperaturbereich−10°C bis +50°C (14°F bis +122°F)Lagertemperaturbereich−20°C bis +50°C (−4°F bis +122°F) max−20°C bis +25°C (−4°F bis +77°F) empfohlen |
| Allgemeine Angaben | |
|---|---|
| Abmessungen | 184 × 276 × 167 mm (7 × 11 × 6 Zoll) |
| Akkumaße | 85 mm × 77 mm (RRC2504) |
| Gesamtgewicht [einschl. aller Zubehörteile] | ca. 1,45 kg |
| Gewicht | ca. 1,2 kg |
| Verpackungsgewicht | 6 kg (13 Pfund) |
| Verpackungsgröße | 490 × 365 × 190 mm (19,3 × 14,4 × 7,5 Zoll) |

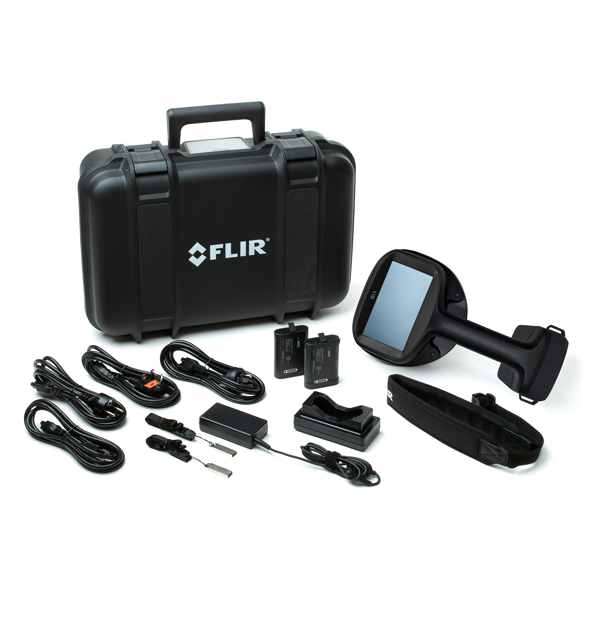

| Verpackungstyp | FLIR Si1-LD: Harttransportkoffer FLIR Si1-LD (kein WLAN): Kartonverpackung |
