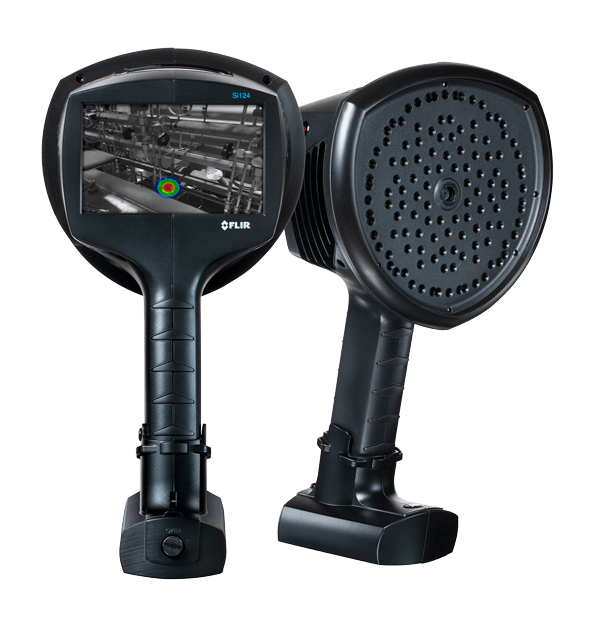

FLIR Si124-LD
Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks
Die FLIR Si124-LD akustische Bildgebungskamera kann Ihnen helfen, Druckluftlecks in Druckluftsystemen bis zu 10-mal schneller zu finden als herkömmliche Methoden. Diese leichte, einhändig bedienbare Lösung ist mit 124 Mikrofonen ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen auch in lauten, industriellen Umgebungen visuell darstellt. Das akustische Bild wird in Echtzeit über ein Digitalkamerabild gelegt. Dadurch können Sie den Ursprung des Tons präzise lokalisieren. Die Si124-LD verfügt über ein Plugin, mit dem Sie akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichterstellung in die FLIR Thermal Studio Suite importieren können. Die Feldanalyse und Berichterstellung können auch über den Cloud-Service FLIR Acoustic Camera Viewer durchgeführt werden. Durch eine regelmäßige Wartungsroutine kann der FLIR Si124-LD Einrichtungen helfen, Geld bei den Versorgungsrechnungen zu sparen und die Kosten für die Installation neuer Kompressoren hinauszuzögern.
Erhältlich in zusätzlichen Modellen mit kabelloser Akkuoption: Si124-PD für elektrische Versorgungsanwendungen oder Si124 für elektrische Versorgungs- und Leckerkennungsanwendungen. Sehen Sie sich die Modelle im entsprechenden Produktabschnitt unten an.
Schnelles Finden von Druckluftlecks
Mit akustischer Bildgebung lassen sich Druckluftlecks bis zu zehn Mal schneller als mit herkömmlichen Methoden erkennen
Minimieren hoher Anlagenkosten, Störungen und Ausfälle durch Sicherstellen des geeigneten Luftdrucks für pneumatische Geräte
Schweregrad von Lecks in Echtzeit bewerten mit diesem leichten, intelligenten Gerät, das mit einer Hand bedienbar ist.
Technische Daten
| Highlighted | |
|---|---|
| Akustikmessung | 124 low-noise MEMS microphones, real-time sound visualization |
| Beurteilung des Schweregrads | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Abstand | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Leckrate | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Bildgebung und optische Daten | |
|---|---|
| Bildrate | Video: 25 fps Acoustic image: 30 fps |
| Dynamikbereich | Low limit: <-15 dB High limit: >120 dB |
| Sichtfeld (FOV) | 62° × 49° |
| Software-Update Kamera | Automatic over Wi-Fi USB via computer |
| Videobildauflösung | 800 × 480 |
| Videobildrate | 25 fps |
| Zoom | 2x digital zoom |
| Messung und Analyse | |
|---|---|
| Abstand | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Akustikmessung | 124 low-noise MEMS microphones, real-time sound visualization |
| Bandbreite | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Beurteilung des Schweregrads | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Leckrate | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Benutzeroberfläche | |
|---|---|
| Betriebsanzeige | LED (red) |
| Display | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Eingabegerät | Resistive touchscreen |
| Stromversorgung | |
|---|---|
| Akku | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Akkuladegerät | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Externer Akku | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Gewicht Akku | 985 g (2.2 lb) |
| Interner Akku | Li-Ion 6 Wh |
| Nominale Eingangsspannung | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | –10°C to 50°C (14°F to 122°F) |
| Lagertemperaturbereich | -20°C to 70°C (-4°F to 158°F) |
| Luftfeuchtigkeit Betrieb und Lagerung | Recommended 0 to 90% |
| Allgemeine Angaben | |
|---|---|
| Abmessungen | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Akkukabellänge | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Akkumaße | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Gesamtgewicht [einschl. aller Zubehörteile] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Gewicht | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Verpackungsgewicht | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Verpackungstyp | Cardboard box |
