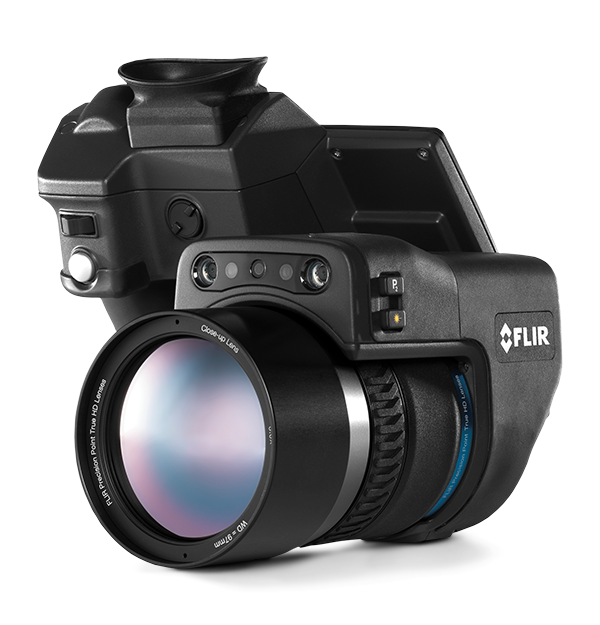

FLIR T1020 (Wissenschaft)
Leistungsstarke HD-Technik – vereint in einer tragbaren und ergonomischen Infrarotkamera
T1020 (T1K) ist eine tragbare, hochauflösende Hochgeschwindigkeits-Infrarotkamera, die Ihnen dabei hilft, atemberaubende Wärmebilder und präzise Temperaturmessungen zu erfassen, egal ob Sie im Feld oder im Labor sind. Streamen Sie verlustfreie radiologische Bilder mit bis zu 240 Hz mit Fenstern über die optionale High Speed Interface (HSI)*. In Verbindung mit einer 3×-Objektiv-Nahaufnahme messen T1K-Kameras die Temperatur auf Zielen bis zu 51 μm genau. Egal, ob Sie Ingenieur, Forscher oder Produktentwickler sind, diese batteriebetriebenen Handheld-Kameras bieten die Funktionen und Flexibilität, die Sie benötigen.
Ein besonders empfindlicher Detektor und HD-fähige Objektive liefern eindrucksvolle Wärmebilder und ermöglichen präzise berührungslose Temperaturmessungen.
Akkubetriebene tragbare Kamera – lässt sich einfach überall mit hinnehmen, wo sie gerade gebraucht wird. WLAN-Kommunikation zum einfachen Übertragen von Bildern, zur Fernsteuerung und -anzeige und zur schnellen Berichterstellung.
Streamen Sie unkomprimierte Daten auf einen PC oder nehmen Sie volldynamische radiometrische Videos direkt mit der Kamera auf.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 1024 × 768; bis zu 3,1 MP mit UltraMax |
| Detektorraster | 17 µm |
| Spektralbereich | 7,5–14 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Blendenzahl | Linsenabhängig |
| Thermische Empfindlichkeit / NETD | <20 mK bei 30 °C (86 °F) |
| Bildrate [Vollbild] | 30 Hz |
| Fokus | Einpunkt oder manuell |
| Verpackungsinhalt | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Bildgebung und optische Daten | |
|---|---|
| 4,3-Zoll-Display | 800 × 480 Pixel |
| Aufzeichnung nicht radiometrisches IR-Video | H.264 auf Speicherkarte |
| Aufzeichnung visueller Videos | H.264 auf Speicherkarte |
| Automatische Ausrichtung | Automatisches Quer- oder Hochformat |
| Automatische Bildeinstellung | Standard- oder Histogramm-basiert im Bildinhalt |
| Bild-in-Bild | Größen- und positionsverstellbarer Infrarotbereich auf dem visuellen Bild |
| Bildbeschreibung | Kurzkommentar hinzufügen (wird im JPEG Exif-Tag gespeichert) |
| Bildfrequenz | 30 Hz |
| Bildmodi | Wärmebild, MSX-Wärmebild, Bild-in-Bild, Digitalkamera |
| Bildrate [Vollbild] | 30 Hz |
| Blendenzahl | Linsenabhängig |
| Brennweite | 45° Objektiv: 21,2 mm (0,83 Zoll); 28° Objektiv: 36 mm (1,42 Zoll); 3× Nahaufnahmelinsen: 50 mm (2,0 Zoll); 12° Linsen: 83,4 mm (3,28 Zoll); 7° Linsen: 142 mm (5,59 Zoll) |
| Detektorraster | 17 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitale Bildoptimierung | Adaptive digitale Rauschminderung |
| Digitalkamera | Sichtfeld passt sich an das Infrarotobjektiv an |
| Digitalzoom | 1–8× kontinuierlich |
| Display-Typ | Kapazitiver Touchscreen |
| Farbpaletten | Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava |
| Fokus | Einpunkt oder manuell |
| Infrarotbild | Vollfarb-Infrarotbild |
| Integrierte Digitalkamera | 5 Mpixel mit LED-Leuchte |
| IR-Auflösung | 1024 × 768; bis zu 3,1 MP mit UltraMax |
| Kameramaße ohne Objektiv (L × B × H) | 167,2 mm × 204,5 mm × 188,3 mm (6,6 Zoll × 8,0 Zoll × 7,4 Zoll) |
| Laser | Aktivierung mit spezieller Taste |
| Laserausrichtung | Position wird automatisch auf dem Infrarotbild angezeigt |
| Manuelle Bildeinstellung | Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen |
| Minimaler IR-Abstand visuelle Ausrichtung | 1,3 m |
| Minimaler IR-Fokusabstand | 1,3 m |
| MSX-Auflösung | 1024 × 768 Pixel |
| Multi-Spectral Dynamic-Imaging (MSX) | Wärmebild mit erweiterter Detailanzeige |
| Nicht-radiometrisches IR-Videostreaming | H.264-Video mit Wi-Fi H.264-Video mit USB |
| Objektiverkennung | Automatisch |
| Optionale Objektive | 7°, 12°, 28°, 45 °und 3 Nahaufnahmelinsen |
| Radiometrische IR-Videoaufzeichnung | Radiometrische Echtzeitaufzeichnung (RTRR) auf Speicherkarte |
| Radiometrisches IR-Videostreaming | Radiometrisches Echtzeitstreaming (RTRS) über USB |
| Räumliche Auflösung (IFOV) | 0,47 mrad |
| Sichtfeld (FOV) | Linsenabhängig |
| Skizze | Zeichnen Sie auf dem Thermo-/Digitalbild oder fügen Sie vordefinierte Stempel hinzu Separate PC-Software mit umfangreicher Berichterstellung |
| Software-Update Kamera | Mit USB-Kabel oder SD-Karte |
| Spektralbereich | 7,5–14 µm |
| Streaming visueller Videos | H.264-Video mit Wi-Fi H.264-Video mit USB |
| Sucher | Integrierte 800 × 480 Pixel |
| Thermische Empfindlichkeit / NETD | <20 mK bei 30 °C (86 °F) |
| UltraMax | Yes |
| Videolicht | Integrierte LED-Leuchte |
| Visuelles Bild | Visuelles Vollfarbbild |
| Messung und Analyse | |
|---|---|
| Benutzerdefinierte Einstellungen | Der Benutzer kann Messungen aus jeder beliebigen Anzahl an Spots/Feldern/Kreisen/Profilen/Dreiecken auswählen und kombinieren |
| Bereich | 5 + 5 Bereiche (Felder und Kreise) mit max./min./Durchschnitt |
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen und der Referenztemperatur |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Farbalarm (Isotherm) | Über/unter/Intervall |
| Genauigkeit Objekttemperaturbereich | ±1 °C (±1,8 °F) oder ±1 % bei 25 °C bei Temperaturen zwischen 5 °C und 150 °C ±2 °C (±3,6 °F) oder ±2 % des Messwerts bei 25 °C bei Temperaturen bis zu 1200 °C |
| Konfigurationsanweisungen | Benutzerdefinierte Einstellungen festlegen, Optionen speichern, Programmierbare Taste, Optionen zurücksetzen, Kamera einrichten, WLAN, GPS und Kompass, Bluetooth, Sprache, Zeit und Einheiten, Kamerainformationen |
| Korrektur des atmosphärischen Transmissionsgrads | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur externer Optik/Fenster | Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur |
| Messfunktionsalarm | Akustischer/visueller Alarm (über/unter) bei jeder ausgewählten Messfunktion |
| Messpunkt | 10 |
| Messwertkorrekturen | Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe Infrarot-Fensterkompensation |
| Objekttemperaturbereich | -40 °°C bis 2000 °°C (-40 °°F bis 3632 °°F) |
| Profil | 1 Leitungsprofil mit max./min. Temperatur |
| Referenztemperatur | Manuelle Einstellung mittels Differenztemperatur |
| Voreinstellungen für Messungen (Presets) | Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2 |
| Äquivalenttemperaturkorrektur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Kommunikation und Datenspeicher | |
|---|---|
| Antenne | Intern |
| Audio | Mikrofon-Headset über Bluetooth für Sprachkommentare an Bildern |
| Bildspeicher | Standard-JPEG, einschließlich Digitalbild- und Messdaten, auf Speicherkarte |
| Bildspeichermodus | Gleichzeitige Speicherung von thermischen und digitalen Bildern in derselben JPEG-Datei Option zum Speichern eines digitalen Fotos als separate JPEG-Datei |
| Bluetooth | Frequency range: 2402–2480 MHz, supports 2.1 and 4.0 |
| Dateiformate | Standard JPEG, Messdaten enthalten CSQ, Messdaten enthalten |
| Dateiformate – Video | Standard-JPEG, automatisch verknüpft mit dem entsprechenden Wärmebild |
| METERLiNK | Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK |
| METERLiNK – Bluetooth | Kommunikation mit Headset und externen Sensoren |
| Schnittstelle | USB Micro-B, Bluetooth, WLAN, HDMI |
| SD-Speicherkarte | Ein Kartenslot für auswechselbare SD-Speicherkarten |
| Speichermedien | Auswechselbare SD- oder SDHC-Karte. Klasse 10 oder höher empfohlen |
| USB | micro-USB Typ B: Datenübertragung zum und vom PC, unkomprimiertes Farbvideo |
| USB – Norm | USB 2.0 High Speed USB Micro-B-Anschluss |
| Video-Steckverbindertyp | HDMI Typ C |
| Videoausgang | HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600 |
| WLAN | Standard: 802.11 b/g/n Frequenzbereich: Max. Ausgangsleistung: 15 dBm, 241–22462 MHz |
| Zeitraffer | 15 Sekunden bis 24 Stunden |
| Allgemeine Angaben | |
|---|---|
| Gehäusematerial | Magnesium |
| Gewicht | 2,1 kg |
| Kompass | Kameraausrichtung wird jedem Bild automatisch hinzugefügt |
| Verpackungsinhalt | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Benutzeroberfläche | |
|---|---|
| Display | Integrierter Touchscreen, 4,3"-LCD mit breitem Bildschirm, 800 × 480 Pixel |
| Sprache | 60 Sek. (über Bluetooth), wird zusammen mit dem Bild gespeichert |
| Text | Tabelle hinzufügen, zwischen vorkonfigurierten Vorlagen auswählen |
| Touchscreen | Ja |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Akkutyp | Li-Ion-Akku |
| Betrieb mit externer Stromversorgung | Wechselstromadapter 90–260 V AC, 50/60 Hz oder 12 V von einem Fahrzeug (Kabel mit Standardstecker, optional) |
| Energiemanagement | Automatische Ausschaltfunktion, vom Benutzer zwischen 5 Minuten, 20 Minuten und keiner automatischen Ausschaltung konfigurierbar |
| Ladedauer | 2,5 h bis 90 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Ladesystem | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem Kfz) oder Ladegerät mit 2 Ladeeinschüben |
| Ladetemperatur | 0 °C bis 45 °C (32 °F bis 113 °F), mit Ausnahme des koreanischen Marktes: 10 °°C bis 45 °°C (50 °°F bis 113 °°F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | –15 °C bis 50 °C |
| EMV | ETSI EN 301 489-1 (Radio) ETSI EN 301 489-17 EN 61000-6-2 (Immunität) EN 61000-6-3 (Emission) FCC 47 CFR Teil 15 Klasse B (Emission) ICES-003 |
| Ergonomie | Der Sucher und der 120° drehbare optische Block ermöglichen es Ihnen, die Kamera in mehrere Richtungen zu richten und gleichzeitig eine bequeme Position beizubehalten |
| Funkwellenspektrum | ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2 |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | –40 bis +70 °C (–40 bis 158 °F) |
| Laserklassifizierung | Klasse 2 |
| Lasertyp | Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot) |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30 / 24 Stunden, 95 % relative Luftfeuchtigkeit, 25–40 °C (77–104 °F) / 2 Zyklen |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC ¼″-20 ¼"-20 |
| Stoßfestigkeit | 25 g (IEC 60068-2-29) |
| Vibrationen | 2 g (IEC 60068-2-6) |
