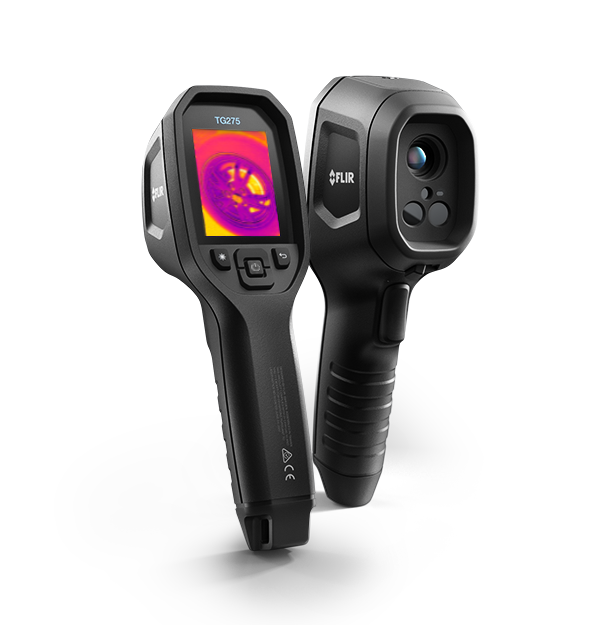

FLIR TG275
Wärmebildkamera zur Fahrzeugdiagnose
Die FLIR TG275 wurde speziell für Wartungs- und Reparaturtechniker von Automobilen entwickelt, die Diagnoseverfahren beschleunigen und unerkannte Probleme vermeiden wollen. Mit der IGM™ (Infrarotgesteuerte Messhilfetechnologie) kombiniert dieses Diagnoseinstrument die kontaktlose Temperaturmessung mit Wärmebildgebung, sodass Sie Reparaturen erleichtern, potenzielle Fehler erkennen und Bilder aufnehmen können, die Ihren Kunden die Sicherheit geben, dass das Problem behoben wurde. Diese preisgünstige Wärmebildkamera ist ideal für Diagnoseprobleme in Relais und Switches, die Erkennung unerlaubter Entnahme von Batteriespannung, Antriebsstrangkomponenten, die Klimaanlage (Auslässe) und vieles mehr.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 × 120 Pixel |
| Thermische Empfindlichkeit / NETD | <70 mK |
| Genauigkeit | ±1,5 °C für Temperaturen von 50 °C bis 100 °C; bis ±3 °C für -25 °C bis 50 °C und 100 °C bis 550 °C |
| Sichtfeld (FOV) | 57° × 44° |
| Bildmodi | • MSX® (Multi Spectral Dynamic Imaging) • Visuell mit Temperaturwert |
| Display | 320 × 240 Pixel, 2,4-Zoll-Farb-LCD |
| Speichermedien | eMMC 4 GB |
| Bildgebung und optische Daten | |
|---|---|
| Automatische Bildeinstellung | Ja |
| Bildfrequenz | 8,7 Hz |
| Bildmodi | • MSX® (Multi Spectral Dynamic Imaging) • Visuell mit Temperaturwert |
| Detektorraster | 12 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitale Bildoptimierung | Ja |
| Farbpaletten | Iron, Rainbow, White hot, Black hot, Arctic, Lava |
| Fokus | Fokussierfrei |
| Galerie | Ja |
| Integrierte Digitalkamera | Ja |
| IR-Auflösung | 160 × 120 Pixel |
| Laser | Laser der Klasse 1 zeigen den Temperaturmessbereich beim Betätigen des Auslösers an |
| Mindestfokusabstand | 0,3 m |
| Mindestmessabstand | 0,26 m |
| Sichtfeld (FOV) | 57° × 44° |
| Spektralbereich | 7,5–14 µm |
| Thermische Empfindlichkeit / NETD | <70 mK |
| Messung und Analyse | |
|---|---|
| Emissionsgrad-Korrektur | Ja: 4 voreingestellte Stufen, individuell von 0,1 bis 0,99 einstellbar |
| Genauigkeit | ±1,5 °C für Temperaturen von 50 °C bis 100 °C; bis ±3 °C für -25 °C bis 50 °C und 100 °C bis 550 °C |
| Kameragewicht mit Akku | 394 g |
| Kameramaße (L × B × H) | 210 mm × 64 mm × 81 mm |
| Konfigurationsanweisungen | • Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat • Bildschirmhelligkeit (hoch, mittel, niedrig) • Galerie, Löschen von Bildern |
| Messpunkt | Center-Spot (Mitte) ein/aus |
| Mittelpunkt | Ja |
| Objekttemperaturbereich | -25 °C bis 550 °C |
| Benutzeroberfläche | |
|---|---|
| Display | 320 × 240 Pixel, 2,4-Zoll-Farb-LCD |
| Sprachen | Chinesisch (traditionell), Chinesisch (vereinfacht), Dänisch, Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Japanisch, Koreanisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Schwedisch, Spanisch, Tschechisch, Türkisch, Ungarisch |
| Kommunikation und Datenspeicher | |
|---|---|
| Bildspeicherkapazität | 4 GB zum Speichern von bis zu 50.000 Bildern |
| Dateiformat gespeicherte Bilder | JPEG |
| Schnittstelle | USB 2.0, Bluetooth |
| Speichererweiterung | N. Z. |
| Speichermedien | eMMC 4 GB |
| Speichertyp | Intern |
| USB | USB Typ C: Datenübertragung/Stromversorgung |
| USB – Norm | USB 2.0 High Speed |
| Stromversorgung | |
|---|---|
| Akku-Ladelebensdauer | Min. 30 Tage |
| Akkubetriebsdauer | 5 Stunden Dauer-Scannen, 4,5 Stunden bei eingeschaltetem Laser |
| Akkuspannung | 3,7 V |
| Akkutyp | Aufladbarer Li-Ion-Akku |
| Energiemanagement | Einstellbar: aus, 5 min., 15 min., 30 min. |
| Ladedauer | 4 Stunden bis 90 %, 6 Stunden bis 100 % |
| Ladesystem | Akku wird in der Kamera aufgeladen |
| Ladetemperatur | 0 °C bis 45 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -10 °C bis 45 °C |
| EMV | • EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR Teil 15 Klasse B |
| Funkwellenspektrum | • ETSI EN 300 328 • FCC Teil 15.249 • RSS-247 Ausgabe 2 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| Garantie | FLIR 2-10-Garantie |
| Gehäuse | IP 54 (IEC60529) |
| Lagertemperaturbereich | -30 °C bis 55 °C |
| Luftfeuchtigkeit (Betrieb und Lagerung) | 0-90 % R (0-37 °C), 0-65 % R (37-45 °C), 0-45 % R (45-55 °C) |
| Sicherheit | CE/CB/EN61010/UL |
| Stativbefestigung | 1/4"-20 an der Griffunterseite |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Sturzfestigkeitstest | Konzipiert für 2 m |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Allgemeine Angaben | |
|---|---|
| Gewicht [mit Akku] | 0,394 kg |
| Lieferumfang | TG275, gedruckte Dokumentation, Handgelenk-Trageband, USB-Kabel, Tragetasche |
