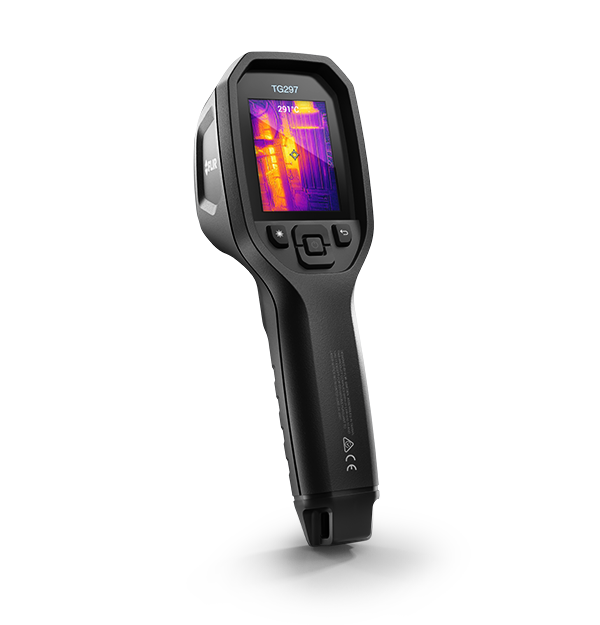

FLIR TG297
Hochtemperatur-Wärmebildkamera für Industrieanwendungen
TG297 von FLIR ist ein einzigartiges Diagnosetool für Industrieanwendungen, das präzise Temperaturmessungen mit einer möglichen Bildgebung bis zu 1030 °C (1886 °F) kombiniert. Mittels Optimierung über die patentierte FLIR MSX® Multispektrale Dynamische Bildgebung (Multi-Spectral Dynamic Imaging) wird die Bildschärfe durch Übertragung von visuellen Details der Szenen auf komplette Wärmebilder verbessert. TG297 kann bei Hochtemperatur-Industrieanwendungen, wie Wärmemessungen in Glasschmelzöfen, Brennöfen und Schmiedewerkstätten, sowie Fertigungsanwendungen ideal eingesetzt werden und ermöglicht Ihnen, potenzielle Fehler zu finden, Reparaturen zur Problemlösung umzusetzen und Prozesse zu überwachen. Zeichnen Sie Bilder auf, um Ihrem Team zu beweisen, dass die Maschinen und Systeme sicher und mit höchster Effizienz arbeiten.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 × 120 Pixel |
| Thermische Empfindlichkeit / NETD | <70 mK |
| Genauigkeit | ±1,5 °C (2,7 °F) für Temperaturen von 50 °C bis 100 °C (122 °F bis 212 °F); bis zu ±3 °C (±5,4 °F) für -25 °C bis 50 °C (-13 °F bis 122 °F) und 100 °C bis 1030 °C (212 °F bis 1886 °F) |
| Sichtfeld (FOV) | 57° × 44° |
| Bildmodi | • MSX® (Multi Spectral Dynamic Imaging) • Visuell mit Temperaturwert |
| Display | 320 × 240 Pixel, 2,4 Zoll Farb-LCD |
| Speichermedien | eMMC 4 GB |
| Bildgebung und optische Daten | |
|---|---|
| Bildfrequenz | 8,7 Hz |
| Bildmodi | • MSX® (Multi Spectral Dynamic Imaging) • Visuell mit Temperaturwert |
| Detektorraster | 12 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitale Bildoptimierung | Ja |
| Farbpaletten | Iron, Rainbow, White Hot, Black Hot, Arctic, Lava |
| Fokus | Fokussierfrei |
| Galerie | Ja |
| Integrierte Digitalkamera | Ja |
| IR-Auflösung | 160 × 120 Pixel |
| Laser | Laser der Klasse 1 zeigt den Temperaturmessbereich beim Betätigen der entsprechende Taste an. |
| Mindestfokusabstand | 0,3 m (0,98 Fuß) |
| Mindestmessabstand | 0,26 m (0,85 Fuß) |
| Sichtfeld (FOV) | 57° × 44° |
| Spektralbereich | 7,5–14 µm |
| Thermische Empfindlichkeit / NETD | <70 mK |
| Messung und Analyse | |
|---|---|
| Emissionsgrad-Korrektur | Ja: 4 voreingestellte Stufen, individuell von 0,1 bis 0,99 einstellbar |
| Genauigkeit | ±1,5 °C (2,7 °F) für Temperaturen von 50 °C bis 100 °C (122 °F bis 212 °F); bis zu ±3 °C (±5,4 °F) für -25 °C bis 50 °C (-13 °F bis 122 °F) und 100 °C bis 1030 °C (212 °F bis 1886 °F) |
| Kameragewicht mit Akku | 0,394 kg (13,9 oz.) |
| Kameramaße (L × B × H) | 210 × 64 × 81 mm (8,3 × 2,5 × 3,2 Zoll) |
| Konfigurationsanweisungen | • Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat • Displayhelligkeit (hoch, mittel, niedrig) • Galerie, Löschen von Bildern |
| Messpunkt | Center-Spot (Mitte) ein/aus |
| Mittelpunkt | Ja |
| Objekttemperaturbereich | -25 °C bis 1030 °C (-13 °F bis 1886 °F) |
| Benutzeroberfläche | |
|---|---|
| Display | 320 × 240 Pixel, 2,4 Zoll Farb-LCD |
| Sprachen | Chinesisch (traditionell), Chinesisch (vereinfacht), Dänisch, Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Japanisch, Koreanisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Schwedisch, Spanisch, Tschechisch, Türkisch, Ungarisch |
| Kommunikation und Datenspeicher | |
|---|---|
| Bildspeicherkapazität | 4 GB zum Speichern von bis zu 50.000 Bildern |
| Dateiformat gespeicherte Bilder | JPEG |
| Schnittstelle | USB 2.0, Bluetooth |
| Speichermedien | eMMC 4 GB |
| Speichertyp | Intern |
| USB | USB Typ C: Datenübertragung/Stromversorgung |
| USB – Norm | USB 2.0 High Speed |
| Stromversorgung | |
|---|---|
| Akku-Ladelebensdauer | Min. 30 Tage |
| Akkubetriebsdauer | 5 Stunden Dauerscannen, 4,5 Stunden bei eingeschaltetem Laser |
| Akkuspannung | 3,7 V |
| Akkutyp | Aufladbarer Li-Ion-Akku |
| Energiemanagement | Einstellbar: Aus, 5 min., 15 min., 30 min. |
| Ladedauer | 4 Stunden bis 90 %, 6 Stunden bis 100 % |
| Ladesystem | Akku wird in der Kamera aufgeladen |
| Ladetemperatur | 0 °C bis 45 °C (32 °F bis 113 °F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -10 °C bis 45 °C (14 °F bis 113 °F) |
| EMV | • EN 61000-6-3 • EN 61000-6-2 • FCC 47 CFR Teil 15 Klasse B |
| Funkwellenspektrum | • ETSI EN 300 328 • FCC Teil 15.249 • RSS-247 Ausgabe 2 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| Garantie | FLIR 2-10 Garantie |
| Gehäuse | IP 54 (IEC60529) |
| Lagertemperaturbereich | -30 °C bis 55 °C (-22 °F bis 131 °F) |
| Luftfeuchtigkeit (Betrieb und Lagerung) | 0-90 % RH (0-37 °C (32-98,6 °F)), 0-65 % RH (37-45 °C (98,6-113 °F)), 0-45 % RH (45-55 °C (113-131 °F)) |
| Sicherheit | CE/CB/EN61010/UL |
| Stativbefestigung | 1/4"-20 an der Griffunterseite |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Sturzfestigkeitstest | Konzipiert für 2 m (6,6 Fuß) |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Zertifizierungen | CE, CB, RCM, IEC60825-1, FDA, UL, CEC, NRCan |
| Allgemeine Angaben | |
|---|---|
| Lieferumfang | TG297, gedruckte Dokumentation, Handgelenk-Trageband, USB-Kabel, Tragetasche |
