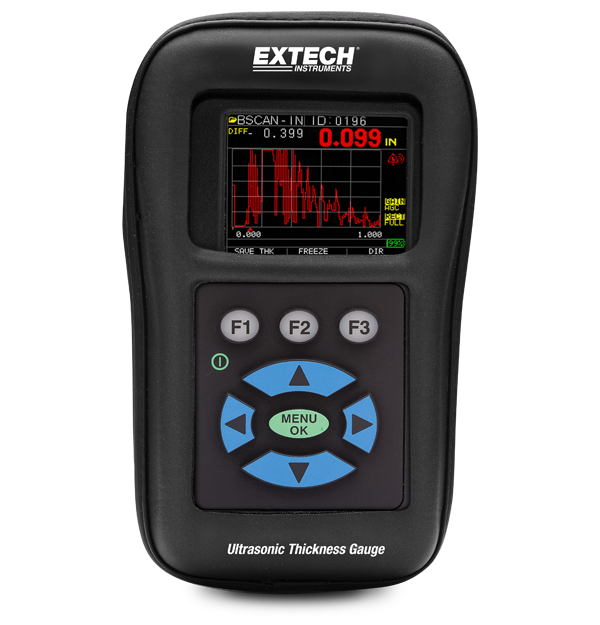

Extech TKG250
Digitales Ultraschall-Dickenmessgerät mit Datenlogger mit farbiger Wellenform
Das Extech TKG250 ist ein digitales Ultraschall-Dickenmessgerät mit Datenlogger mit farbiger Wellenform-Funktion. Dieses Dickenmesssystem in einem kompakten, handlichen und robusten Gehäuse eignet sich ideal für den Einsatz vor Ort. Die Ultraschalltechnik ermöglicht insbesondere die zerstörungsfreie Dickenmessung von Stahlbauteilen. Es können bis zu 100.000 Messwerte gespeichert und zur weiteren Analyse nach Excel® exportiert werden. Vollständig mit Schutzholster, 2-oz-Flasche mit Kühlmittel, 2 AA-Batterien, 5-MHz-Transducer, Hartschalenkoffer, USB-Kabel und Exporter-Software.
Technische Daten
| Allgemeine technische Daten | |
|---|---|
| A-Abtastung (Live-Signalform) | Volle Einstellbarkeit der Verstärkung in 1-dB-Schritten bzw. AGC, Hauptsignal leer, leer nach erstem empfangenen Echo, Messbereich inklusive automatischem Zentrieren von Echos unabhängig von Material und Gleichrichtung |
| Alarm | Piepton, beleuchtetes Display und Tastenfeld sowie Vibralarm |
| B-Scan (Querschnitt) | Anzeige eines visuellen Querschnitts des Prüfbereichs ohne Entfernungskorrelation |
| Differentialmodus | Anzeige der Differenz zwischen tatsächlicher Dickenmessung und einem vom Anwender eingegebenen Referenzwert |
| Echo zu Echo | Messung nur der Materialdicke (Lacke und Beschichtungen ohne Einfluss auf den Materialdickenwert) |
| Gain | In 1-dB-Schritten von 20 bis 90 dB bzw. automatische Verstärkungsregelung (AGC) für Signalform |
| Geschwindigkeitsmodus | Anzeige der Geschwindigkeit des zur Dickenmessung unbekannter Materialien verwendeten Schallsignals |
| Gleichrichtungsmodus | HF, positive Halbwelle, negative Halbwelle sowie Vollwellengleichrichtung |
| Materialschallgeschwindigkeitskalibrierung | 0,508 bis 18,699 mm/µS (0,200 bis 0,7362 Zoll/µS) |
| Speicher | Speichert 50.000 Messwerte (erweiterbar auf 100.000) und 5.000 Wellenformen |
| Stahlstärke | 5-MHz-Sonde: 1,0 bis 508 mm (0,040 bis 20 Zoll), 10-MHz-Sonde: 0,76 mm bis 50,8 mm (0,030 Zoll bis 2 Zoll) |
| Weitere Details | |
|---|---|
| Garantie | 2 Jahre |
| IP-Schutzart | IP54 |
| Stromversorgung | 2 AA-Batterien (1,5 V) |
| Zertifizierungen | CE |
