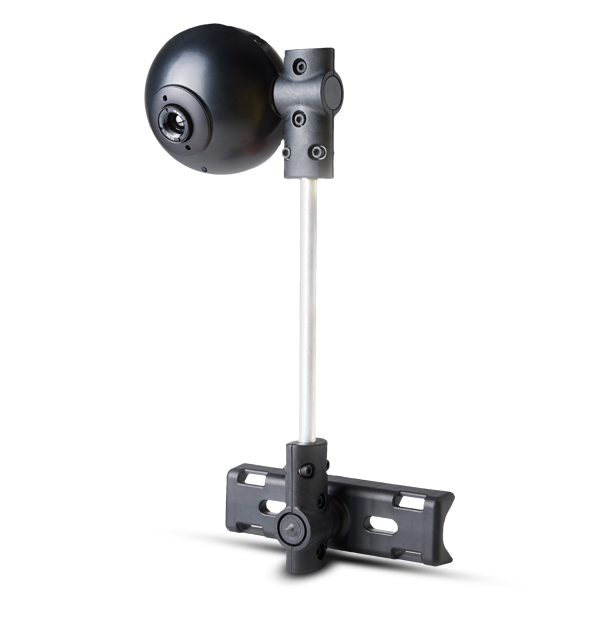

TrafiSense
Wärmebildverkehrsdetektor
TrafiSense ist eine integrierte Kombination aus Wärmebildsensor und -detektor zur Erkennung von Kraftfahrzeugen und Radfahrern. Dafür benötigt TrafiSense kein Licht, sondern erkennt Kraftfahrzeuge und Radfahrer anhand der von ihnen abgegebenen Wärmeenergie. Dadurch kann der Sensor Kraftfahrzeuge und Radfahrer selbst in völliger Dunkelheit und unter den widrigsten Wetterbedingungen über große Entfernungen hinweg erkennen. Das Ergebnis ist eine Verkehrsüberwachungslösung, die rund um die Uhr zuverlässig funktioniert und sich für zahlreiche Anwendungszwecke eignet.
Technische Daten
| Systemübersicht | |
|---|---|
| Anzahl Erkennungszonen | 24 vehicle presence zones 4 bike presence regions 8 inverse direction zones |
| Erkennungsfunktionen | Vehicle and bike presence, counting, inverse direction |
| Funktionen | FLIR TrafiSense BPL 317: Vehicle presence Bike presence FLIR TrafiSense BPL 325, TrafiSense BPL 335, FLIR TrafiSense ETH 325, FLIR TrafiSense ETH 335: Vehicle presence Bike presence Inverse direction FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Vehicle presence Bike presence Inverse direction Counting |
| Kommunikation | |
|---|---|
| Ethernet | For communication of output state events, configuration & monitoring (streaming video) |
| Komprimierung | H.264, MPEG-4, MJPEG (dual stream) |
| Elektrik | |
|---|---|
| Eingangsleistung | 12-42VDC, 12-30VAC |
| FCC | FCC part 15 class A |
| Kontaktschlüsse | 3 for ETH versions, direct or via optional ETH interface (PN 10-6075) 4 for TI x-stream EDGE (PN 10-6055), 12 extra outputs via 4/Os xp expansion boards |
| Leistungsaufnahme | ≤ 3,6W (≤ 4,8W peak at start-up) |
| PC-gestütztes Konfigurationstool | Traficon Configuration Tool (TCT) |
| Stromaufnahme | < 150mA @ 24VDC (< 200mA @ 24VDC peak at start-up) |
| Umgebungsfaktoren | |
|---|---|
| EU-Richtlinien | EMC 2004/108/EC |
| RoHS 2011-65-EU | 0-95% relative |
| Schutzart | Housing = IP68, Connectors = IP67 |
| Stöße und Vibrationen | NEMA II specs |
| Temperaturbereich | From -34°C to +80°C (-29°F to 165°F) |
| Bildgebung und optische Daten | |
|---|---|
| Auflösung | QVGA (336 x 256) |
| Bildrate | 30 FPS |
| Brennweite | FLIR TrafiSense BPL 317: 19 mm FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: 13 mm FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: 9 mm FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: 7.5 mm |
| Sichtfeld | FLIR TrafiSense BPL 317: Horizontal: 17° Vertical: 13° FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: Horizontal: 25° Vertical: 19° FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: Horizontal: 35° Vertical: 27° FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Horizontal: 90° Vertical: 69° |
| Typ | Long wave Infrared (7 – 14 µm) |
| Mechanik | |
|---|---|
| Abmessungen (einschl. Montagehalterung) | Vertically mounted 45cm x 16cm x 12cm (17.7 x 6.3 x 4.7 inch) Horizontally mounted 41cm x 18cm x 12cm (16.1 x 7.1 x 4.7 inch) |
| Material | All weatherproof (UV-resistant) |
| Sonnenblende | Optional |
