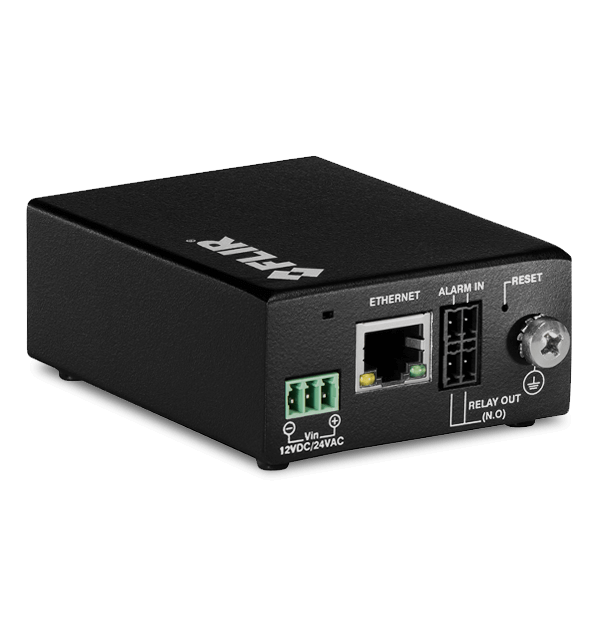

TRK-101
Analyse-Encoder
Die TRK-101 analysiert Videosignale und sendet Alarmmeldungen, wenn Personen, Fahrzeuge oder Gegenstände die Begrenzungslinien überqueren, vordefinierte Bereiche betreten oder zurückgelassen bzw. aus den Bereichen entfernt werden. Benutzer können Perimeter definieren und festlegen, was erkannt werden soll. Die TRK-101 verfügt über analoge und IP-Streaming-Videoausgänge, die eine Hybrid-Konnektivität zu älteren und IP-basierten CCTV-Netzwerken ermöglichen. Der Encoder lässt sich zur Nachrüstung bestehender Anlagen auch in bestehende fest installierte analoge Kameras integrieren.
Technische Daten
| Konformität und Zertifizierungen | |
|---|---|
| Safety | UL, CE |
| Umgebungsfaktoren | |
|---|---|
| Electromagnetic Interference | FCC 47 CFR Teil 15, Unterteil B, Klasse A, CE-Klasse A |
| Environmental | RoHS |
| Operating Humidity | 5 % bis 95 % (nicht kondensierend) |
| Operating Temperature | 0 °C bis +60 °C |
| Allgemeine Angaben | |
|---|---|
| Dimensions [inches] | 68,5 x 36 x 118 mm (B x H x T) |
| H.264 Frame Rate [PAL_NTSC] | D1 12/15 FPS (Bilder pro Sek.) VGA 18 FPS (Bilder pro Sek.) 2CIF 25/30 FPS (Bilder pro Sek.) CIF 25/30 FPS (Bilder pro Sek.) |
| Mounting | Regalmontage/optionale Rackmontage (Zubehör einzelner oder mehrerer Einheiten) |
| Number of Intelligent Video Analysis Channels | 1 |
| Operating System | Windows 7, 8 und 8.1, 10 |
| Power Consumption | DC: 3,6 W, AC: 6 W |
| Storage on the Edge | 3.800 Mb Event-Aufzeichnung |
| Voltage | 12 V DC (+/-10%), 24 V AC |
| Systemintegration | |
|---|---|
| Alarms_Commands | TCP/IP, HTTP |
| Browsers | Microsoft Edge im IE-Modus (Microsoft unterstützt den IE-Modus im Edge mindestens bis 2029) |
| Ethernet [IEEE 8023_8023u] | 1 x RJ45 Schnittstelle |
| IN_Alarm Input | 1 × Trockenkontakt |
| OUT_Relay Output | 1x Relaisausgang (Nennlast 0,3 A bei 30 V DC; 1 A bei 30 V DC; 0,25 A bei 24 V AC, 50/60Hz) |
| Physical Connector | 1x BNC 75 Ω |
| Services and Protocols | TCP/IP, UDP/IP, HTTP, SMTP, DHCP, DNS, SNTP |
| TV Standard | Composite-Video 1Vp-p – NTSC oder PAL |
| Video und Aufzeichnung | |
|---|---|
| Bit Rate | CBR (128 Kbit/s – 4 Mbit/s), VBR |
| IP Video Streaming | H.264, MPEG-4 SP, MJPEG |
| Video Streaming | RTP/RTSP |
