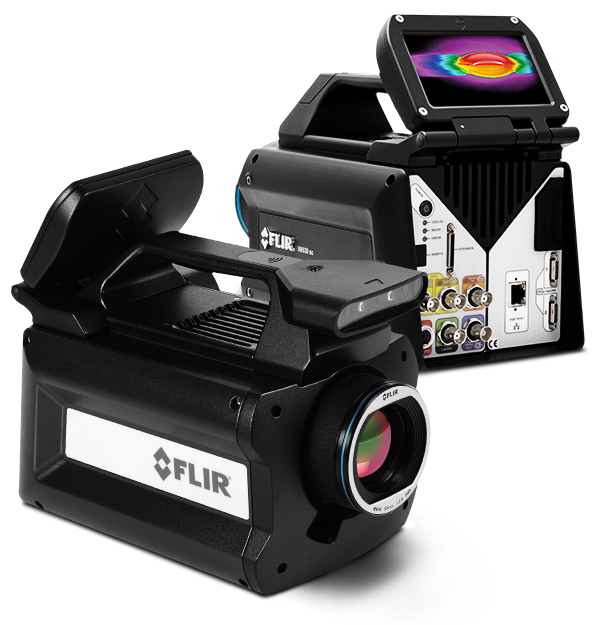

FLIR X6520sc
Leistungsstarke MWIR-Kamera mit hoher thermischer Empfindlichkeit
Die Wärmebildkamera FLIR X6520sc bietet eine überragende thermische Messleistung in Kombination mit fortschrittlichster Konnektivität. Ganz gleich, ob Sie für Ihre Forschung kurze Messzeiten zum Erfassen von Hochgeschwindigkeitsprozessen oder konkrete Spektraldaten innerhalb der MWIR-Bandbreite benötigen – die FLIR X6520sc ermöglicht Ihnen hoch empfindliche Temperaturmessungen. Außerdem können sich die Forscher dank ihrer modernen Konnektivität und intuitiven Benutzerfreundlichkeit ganz auf ihre Experimente anstatt auf die Kamerasteuerung konzentrieren.
Technische Daten
| Highlighted | |
|---|---|
| Auflösung | 640 x 512 |
| Detektorraster | 15 µm |
| Spektralbereich | 3,7 – 4,8 µm |
| Detektortyp | Quecksilber-Cadmium-Tellurid (MCT) |
| Blendenzahl Kamera | f/4.0 |
| Dynamikbereich | 14 Bit , 16 Bit mit DRX |
| Thermische Auflösung (NETD) | < 25 mK (normalerweise 18 mK) |
| Bildrate | 146 Hz: 640 x 512 Bis 3.699 Hz: 160 x 1 |
| Integrationszeit | 80 ns bis 20.000 µs |
| Standard-Temperaturmessbereich | 5 °C bis 150 °C |
| Filtern | 4 Positionen motorgetrieben, mit Driftkompensation und automatischer Identifizierung |
| Fokus | USL-Mechanismus oder manuell |
| Bildgebung und optische Daten | |
|---|---|
| Analog-Paletten | 8 Bit, einstellbar |
| Anzeige | Schnappschuss digital (X8400sc/X6580sc) – Schnappschuss analog (X6550sc/X6540sc/X6530sc) |
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Auflösung | 640 x 512 |
| Betriebsfähigkeit | > 99 % |
| Bildanalyse | Kamerainterne Temperaturanalyse |
| Bildrate | 146 Hz: 640 x 512 Bis 3.699 Hz: 160 x 1 |
| Bildzeitstempel | Interne IRIG-B Decoder-Uhr/TSPI präziser Zeitstempel |
| Blendenzahl Kamera | f/4.0 |
| Detektorraster | 15 µm |
| Detektortyp | Quecksilber-Cadmium-Tellurid (MCT) |
| Digitales Datenstreaming | Simult. Gigabit Ethernet und Camera Link Base/Camera Link Medium |
| Display-Overlay | Temperaturmessung und -skala |
| Dynamikbereich | 14 Bit , 16 Bit mit DRX |
| Filtern | 4 Positionen motorgetrieben, mit Driftkompensation und automatischer Identifizierung |
| Fokus | USL-Mechanismus oder manuell |
| HD-Video | DVI 1.080p |
| Integrationszeit | 80 ns bis 20.000 µs |
| Makroobjektive/Mikroskope | NA |
| Motorisierter Fokusmechanismus | Ja |
| On-Camera-Display | Abnehmbarer LCD-Touchscreen (800 × 480) |
| Sensorkühlung | Closed Cycle Rotary |
| Spektralbereich | 3,7 – 4,8 µm |
| Teilbildmodi | Benutzerdefiniert |
| Thermische Auflösung (NETD) | < 25 mK (normalerweise 18 mK) |
| Verfügbare Objektive | NA |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, Linear, ROI |
| Genauigkeit | ±1 °C oder ±1 % des Messwerts |
| Kalibrierung | Kundenspezifische Kalibrierung auf Anfrage |
| Standard-Temperaturmessbereich | 5 °C bis 150 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Synchronisierungsmodi | IRIG-B; Sync In, Trigger In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 280 × 150 × 180 mm |
| Gewicht [ohne Objektiv] | 5,05 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | UNC 1/4"−20 + 3×M5-Gewinde |
| Betriebstemperaturbereich | -20 °C bis 50 °C |
| Stöße und Vibrationen | Betrieb 15G, IEC 68-2-29/Betrieb 2G, IEC 68-2-26 |
