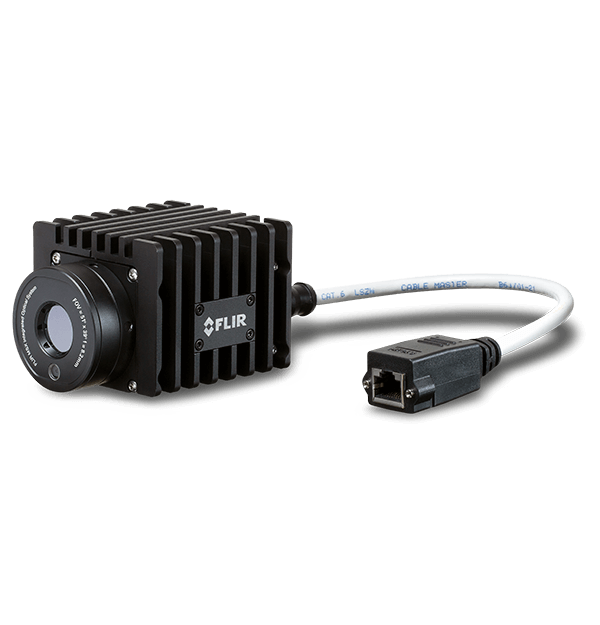

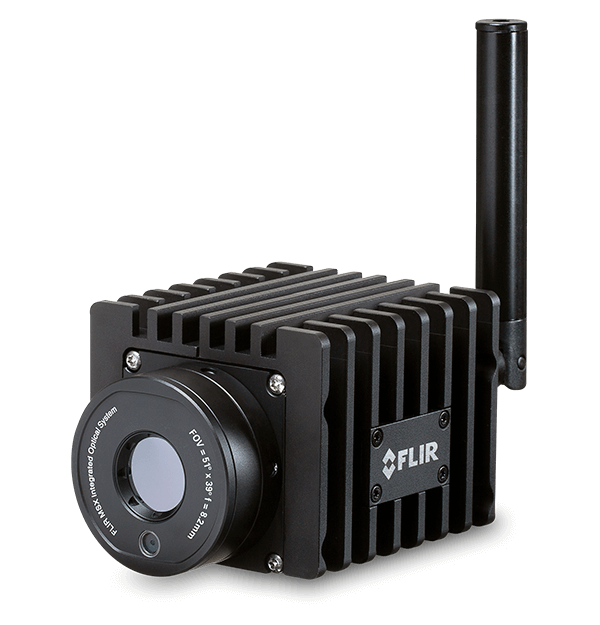

FLIR A50/A70 Forschungs- und Entwicklungskits
Fest installierte Wärmebildkamera
Product Variations

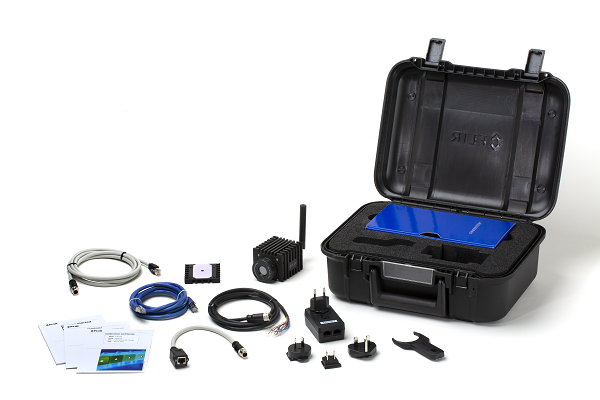

Die Forschungs- und Entwicklungskits FLIR A50/A70 sind kostengünstige, gebrauchsfertige Lösungen für die Wärmebildanalyse bei Wirksamkeitsnachweis-Elektronikprüfungen und Forschungs- und Entwicklungsanwendungen. Durch die Bereitstellung von Tausenden von Temperaturmesspunkten können Anwender thermisches Rätselraten beenden, die Produktentwicklungszeit verkürzen und die Effizienz und Zuverlässigkeit der Produkte erhöhen. Diese Kits sind die richtige Wahl für Ingenieure und Techniker, welche die thermischen Profile ihrer Systeme vollständig verstehen müssen oder vertretbare thermische Daten zur Unterstützung kritischer Entscheidungen benötigen. Anwender können mit der mitgelieferten Software FLIR Research Studio schnell thermische Daten anzeigen, aufzeichnen, analysieren und weitergeben oder die Vorteile von Industriestandardverbindungen nutzen, um sie bei Bedarf in eigene Softwareanwendungen zu integrieren.
Erschwingliche, sofort einsatzbereite Lösung für die Wärmebildanalyse bei Wirksamkeitsnachweis-Elektronikprüfungen und in der Forschung und Entwicklung.
Mit einer thermischen Auflösung von bis zu 640 × 480 (307.200 Pixel), einer Genauigkeit von ±2 °C und einer eingebauten sichtbaren Kamera mit MSX® lassen sich thermische Eigenschaften schnell erkennen, um Vermutungen zu vermeiden und die Produktentwicklungszeit zu verkürzen.
Schnellerer Testbeginn mit begrenzter Anlaufzeit und einfachen, nicht-proprietären Schnittstellen gemäß Industriestandard; Durchführung qualitativer und quantitativer thermischer Analysen mit der mitgelieferten FLIR Research Studio Software (1-Jahres-Lizenz enthalten).
Einfache Installation der IP66-zertifizierten Kamera mit M-Style-Anschlüssen an jeder beliebigen Stelle; Übergang von der Konstruktion und Prüfung zur Prozesssteuerung mit GigE Vision und GenICam-Protokollen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: 464 × 348 A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: 640 × 480 |
| Detektorraster | 17 µm |
| Spektralbereich | 7,5–14,0 µm |
| Detektortyp | Ungekühlt, Mikrobolometer |
| Dynamikbereich | 16 Bit |
| Thermische Empfindlichkeit / NETD | <50 mK |
| Bildrate | 30 Hz |
| Standard-Temperaturmessbereich | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: -20 °°C bis 175 °°C (-4 °°F bis 347 °°F); 175 °°C bis 1000 °°C (347 °°F bis 1832 °°F) A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: -20 °C bis 175 °C (-4 °F bis 347 °F); -20 °C bis 250 °C (-4 °F bis 482 °F); 175 °C bis 1000 °C (347 °F bis 1832 °F) |
| Fokus | Einstellbar mit mitgeliefertem Fokuswerkzeug |
| Bildgebung und optische Daten | |
|---|---|
| Bildmodi | Thermisch, visuell, MSX®, FSX® |
| Bildrate | 30 Hz |
| Detektorraster | 17 µm |
| Detektortyp | Ungekühlt, Mikrobolometer |
| Digitales Datenstreaming zum PC | Über Workstation, auf der die mitgelieferte Research Studio Software ausgeführt wird |
| Dynamikbereich | 16 Bit |
| Fokus | Einstellbar mit mitgeliefertem Fokuswerkzeug |
| IR-Auflösung | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: 464 × 348 A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: 640 × 480 |
| Makromodus | Nein |
| Mindestfokusabstand | A50 R&D Kit 29°, A70 R&D Kit 29°: 0,25 m A50 R&D Kit 51°, A70 R&D Kit 51°: 0,2 m A50 R&D Kit 95°, A70 R&D Kit 95°: 0,1 m |
| Objektiv | A50 F&E-Kit 29°, A70 F&E-Kit 29°: 29° feststehendes A50 F&E-Kit 51°, A70 F&E-Kit 51°: 51° feststehendes A50 F&E-Kit 95°, A70 F&E-Kit 95°: 95° fest |
| Objektiverkennung | Keine |
| Sichtfeld (FOV) | A50 F&E-Satz 29°, A70 F&E-Satz 29°: 29° × 22° A50 F&E-Satz 51°, A70 F&E-Satz 51°: 51° × 39° A50 F&E-Satz 95°, A70 F&E-Satz 95°: 95° × 74° |
| Spektralbereich | 7,5–14,0 µm |
| Thermische Empfindlichkeit / NETD | <50 mK |
| Verfügbare Objektive | Nur fixiertes Objektiv |
| Visuelle Kamera | Inklusive 1280 × 960 Auflösung |
| Messung und Analyse | |
|---|---|
| Genauigkeit | ±2 °C (±3,6 °F) oder ±2 % des Messwerts, für Umgebungstemperatur 15 °C bis 35 °C (59 °F bis 95 °F) und Objekttemperatur über 0 °C (32 °F) |
| Standard-Temperaturmessbereich | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: -20 °°C bis 175 °°C (-4 °°F bis 347 °°F); 175 °°C bis 1000 °°C (347 °°F bis 1832 °°F) A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: -20 °C bis 175 °C (-4 °F bis 347 °F); -20 °C bis 250 °C (-4 °F bis 482 °F); 175 °C bis 1000 °C (347 °F bis 1832 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | Gigabit Ethernet (RTSP, GigE Vision), WLAN |
| Digitalausgänge | 3× optoisoliert, 0 bis 48 V DC, max. 350 mA (abgebaut auf 200 mA bei 60 °C); Halbleiter-Optorelais, 1× dediziert als Fehlerausgang (NC) |
| Digitaleingänge | 2× über Optokoppler, Vin (niedrig) = 0 V bis 1,5 V, Vin (hoch) = 3 V bis 25 V |
| Digitaler E/A, Steckverbindertyp | M12 Stecker, 12-polig, A-codiert (geteilt mit externer Stromversorgung) |
| Ethernet, Steckverbindertyp | M12, 8-polig, X-codiert, Buchse |
| Ethernet-Bildstreaming | Ja |
| Ethernet-Stromversorgung | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernetkommunikation | GigE Vision Vers. 1.2, Client API GenICam-kompatibel, basierend auf einem von FLIR urheberrechtlich geschützten TCP/IP-Socket |
| WLAN | Ja, Buchse RP-SMA-Verbindung; Peer-to-Peer (ad hoc) oder Infrastruktur (Netzwerk) |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] mit Objektiv | 107 × 67 × 57 mm, ohne untere Kühlplatte |
| Stromversorgung | |
|---|---|
| Externe Spannung | 24/48 V DC, max. 8 W |
| Konfiguration Stromversorgungskabel | PoE oder Extern |
| Stromversorgung | PoE oder Extern |
| Stromversorgungsanschluss | M12 Stecker, 12-polig, A-codiert (geteilt mit digitalem E/A) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 1/4-20 UNC Tiefe 7 mm + Ø5 Tiefe 2,7 mm |
| Betriebstemperatur | -20 °°C bis 50 °°C (-4 °°F bis 113 °°F), mit im Lieferumfang enthaltener Kühlplatte, maximale Kameragehäusetemperatur: 65 °C (149°F) |
| Gehäuse | IEC 60529 und IP66 |
| Lagertemperaturbereich | IEC 68-2-1 und IEC 68-2-2, -40 °C bis 70 °C (-40°F bis 158°F) für 16 Stunden |
| Stoßfestigkeit | IEC 60068-2-27, 25 g |
| Vibrationen | IEC 60068-2-6, 0,15 mm bei 10 Hz bis 58 Hz und 2 g bei 58 Hz bis 500 Hz, sinusförmig, IEC 61373 Kat. 1 (Eisenbahn) |
