Discontinued

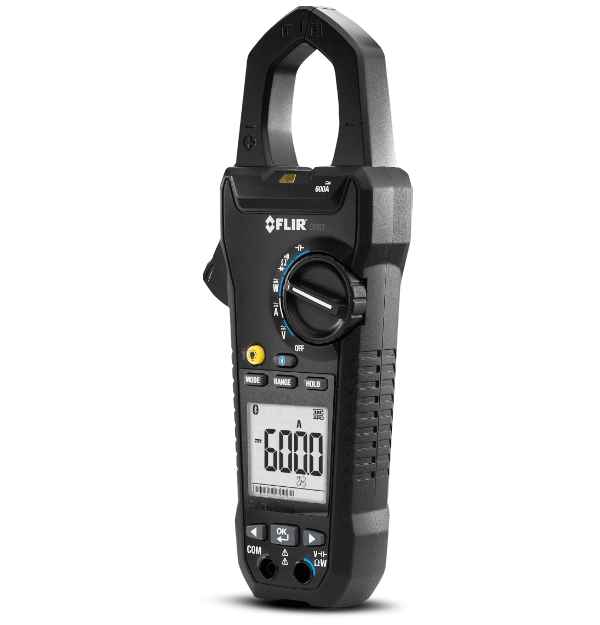

FLIR CM83

TRMS-Stromzange (kabellos)

Das FLIR CM83 ist ein industrietaugliches Stromzangenmessgerät mit fortschrittlicher Leistungsanalyse, Oberschwingungsmessung und VFD-Filterfunktionen (Variable Frequency Drive), die Sie zur erweiterten Diagnose von Elektrikproblemen benötigen. Das Messgerät verfügt über Bluetooth®-Technologie zum Anschluss kompatibler mobiler Geräte für Fernanzeigezugriff und -freigabe und METERLiNK®-Technologie zur drahtlosen Einbindung elektrischer Messwerte in radiometrische Infrarotbilder kompatibler FLIR-Wärmebildkameras.

INDUSTRIETAUGLICHE, FORTSCHRITTLICHE LEISTUNG FÜR ELEKTRISCHE GROSSGERÄTE
Die TRMS-Stomzangen bieten VFD-Modus während der Arbeit an VFD-gesteuerten Geräten und erweiterte Energieeffizienz und Oberschwingungsmessungen ermöglichen eine Leistungsanalyse auf Systemebene.
Mit Anlauf-Modus zur Erfassung von Wechselstromspitzen während des Starts und Phasenumkehrungstests zur Sicherstellung der Ausrichtung von Motor und Stromversorgungsquelle.
Anzeigen von Messwerten auf Ihrem mobilen Gerät über Bluetooth; die METERLiNK-Technologie integriert Daten drahtlos in Wärmebilder von kompatiblen FLIR-Kameras.

Technische Daten

Highlighted
Zangenöffnung 37 mm (1000MCM)
Wechsel-/Gleichspannung Messbereich 999,9 V Max/Grundgenauigkeit +/- 1 %/0,7 %
Messung und Analyse
Anlaufstromstärke Messbereich 599.9 ACA Max. (Integrationszeit 100 ms)/Grundgenauigkeit +/- 3 %
Diodentest Messbereich 0,4 bis 0,8 V/Grundgenauigkeit +/- 0,1 V
Durchgangsschwellenwert Messbereich 30 Ω/Grundgenauigkeit +/- 1 %
Frequenz Messbereich 20,00 bis 9,999 kHz/Grundgenauigkeit +/- 0,5 %
Kapazität Messbereich 3,999 mF/Grundgenauigkeit +/- 1,9 %
Klirrfaktor (THD) Messbereich 0,0 bis 99,9 %/Grundgenauigkeit +/- 3 %
Oberschwingungen Messbereich 1. – 25. Ordnung/Grundgenauigkeit +/- 5 %
Schutzart CAT IV-600 V, CAT III-1.000 V
Spannung (VFD, AC) Messbereich 1000 V/Grundgenauigkeit +/- 1 %
Wechsel-/Gleichspannung Messbereich 999,9 V Max/Grundgenauigkeit +/- 1 %/0,7 %
Wechsel-/Gleichstromstärke Messbereich 599,9 A Max/Grundgenauigkeit +/- 2 %
Widerstand Messbereich 99,99 kΩ Max/Grundgenauigkeit +/- 1 %
Wirkleistung Messbereich 9.999 kW bis 599,9 kW, (10 V, 5 A min)/Grundgenauigkeit +/- 3 %
Kommunikation und Datenspeicher
Max. Bluetooth-Reichweite 10 m
Stromversorgung
Akkutyp 6 × AAA
Allgemeine Angaben
Zangenöffnung 37 mm (1000MCM)
Umgebungsfaktoren und Zertifizierungen
Garantie Beschränkt lebenslang
Zertifizierungen CE, UL, FCC

Accessories

  1. NiMH Rechargeable Battery Kit (TA03-KIT)
  1. Universal Soft Sided Case (TA15)
  2. Protective Case (TA11)
  1. AC Current Line Splitter (TA55)
  2. CAT IV Insulated Alligator Probes (TA70)
  3. CAT IV Silicone Test Leads (TA80)
