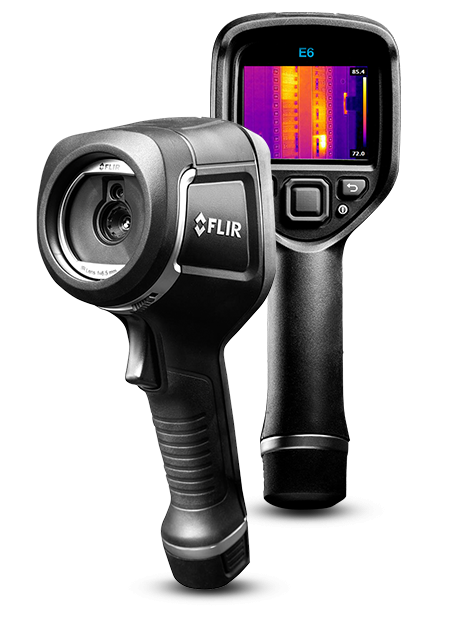

FLIR E6
Infrarotkamera mit MSX®
Die FLIR E6 ist die ultimative, preisgünstige Wärmebildkamera. Gewinnen Sie Wettbewerbsvorteile und zusätzliche Kunden, und verblüffen Sie sie mit dramatischen MSX-Wärmebildern, die ihnen deutlich das Ausmaß und die Ursache für das jeweils erkannte Problem wie Energieverluste, Konstruktionsmängel oder überhitzte elektrische und mechanische Anlagen aufzeigen. Vollautomatisch und fokusfrei mit einer intuitiven Benutzeroberfläche bietet die E6 eine Auflösung von 19.200 (160 × 120) Pixel in einem robusten, sturzfesten Gehäuse.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 160 × 120 Pixel |
| Thermische Empfindlichkeit / NETD | < 0,06 °C/< 60 mK |
| Genauigkeit | ±2 °C oder ±2 % des Messwerts bei Umgebungstemperaturen von 10 °C bis 35 °C und Objekttemperaturen über 0 °C |
| Sichtfeld (FOV) | 45° × 34° |
| Bildmodi | Thermal MSX, Wärmebild, Bild-in-Bild, Thermal Blending, Digitalkamera. |
| Display | 3,0-Zoll-Display 320 x 240 Farb-LCD |
| Bildgebung und optische Daten | |
|---|---|
| Bild-in-Bild | IR-Bereich auf dem visuellen Bild |
| Bildfrequenz | 9 Hz |
| Bildmodi | Thermal MSX, Wärmebild, Bild-in-Bild, Thermal Blending, Digitalkamera. |
| Blendenzahl | 1,5 |
| Detektortyp | Ungekühlter Mikrobolometer |
| Farbe | Schwarz und grau |
| Farbpaletten | Schwarz-Weiß, Eisen und Regenbogen |
| FLIR Screen-EST-Modus | No |
| Fokus | Fokussierfrei |
| IR-Auflösung | 160 × 120 Pixel |
| Mindestfokusabstand | 0,5 m |
| Multi-Spectral Dynamic-Imaging (MSX) | IR-Bild mit visuellen Kameradetails |
| Räumliche Auflösung (IFOV) | 5,2 mrad |
| Sichtfeld (FOV) | 45° × 34° |
| Spektralbereich | 7,5 - 13 µm |
| Thermische Empfindlichkeit / NETD | < 0,06 °C/< 60 mK |
| Messung und Analyse | |
|---|---|
| Genauigkeit | ±2 °C oder ±2 % des Messwerts bei Umgebungstemperaturen von 10 °C bis 35 °C und Objekttemperaturen über 0 °C |
| Kameragewicht mit Akku | 0,575 kg |
| Kameramaße (L × B × H) | 244 x 95 x 140 mm |
| Konfigurationsanweisungen | Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat |
| Messgenauigkeit [Drift] im Screen-EST Modus | |
| Objekttemperaturbereich | -20 °C bis +250 °C |
| Probenahmendurchschnitt im Screen-EST Modus | |
| Äquivalenttemperaturkorrektur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Benutzeroberfläche | |
|---|---|
| Display | 3,0-Zoll-Display 320 x 240 Farb-LCD |
| Kommunikation und Datenspeicher | |
|---|---|
| Dateiformate | Standard JPEG, einschl. 14-Bit-Messdaten |
| Schnittstelle | Micro-USB: Datenübertragung zum und vom PC/Mac |
| Wechselstrombetrieb | Netzteil, 90 – 260 V AC Eingangsspannung, 5 V DC Ausgangsspannung zur Kamera |
| WLAN | N/A |
| Stromversorgung | |
|---|---|
| Energiemanagement | Automatische Abschaltung |
| Ladedauer | 2,5 Stunden bis 90 % Kapazität in Kamera. 2 Stunden im Ladegerät. |
| Ladesystem | Der Akku wird in der Kamera oder in einem spezifischen Ladegerät aufgeladen. |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -15 °C bis +50 °C |
| EMV | •WEEE-Richtlinie 2012/19/EG •RoHs2-Richtlinie 2011/65/EG •C-Tick •EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR Teil 15 Klasse B |
| Funkwellenspektrum | N/A |
| Lagertemperaturbereich | -40 °C bis +70 °C |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Std. 95 % relative Luftfeuchtigkeit |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Zertifizierungen | UL, CSA, CE, PSE und CCC |
| Allgemeine Angaben | |
|---|---|
| Lieferumfang | •Infrarotkamera •Hartschalen-Schutzkoffer •Akku (in der Kamera) •USB-Kabel •Netzteil/Ladegerät mit Steckern für EU, GB, USA und Australien •Gedruckte Benutzerdokumentation |
| Verpackungsgröße | 385 x 165 x 315 mm |
