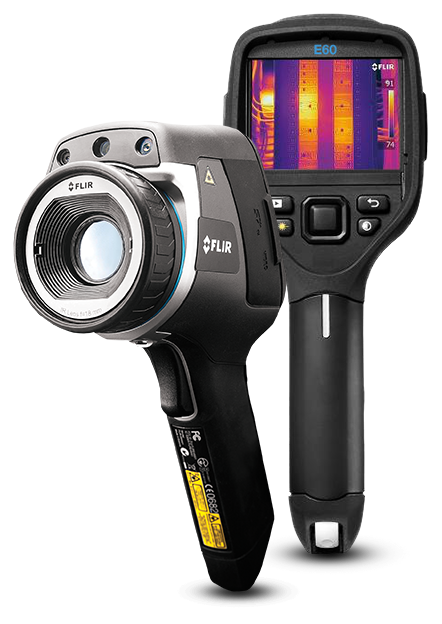

FLIR E60
Fortschrittliche Infrarotkamera mit MSX®
Mit der FLIR E60 können Sie Probleme effizienter aufspüren, ausführliche Berichte einfacher erstellen und Ihre Bilder und Befunde schneller an alle Beteiligten übermitteln können. Diese Wärmebildkamera unterstützt Sie durch produktive Funktionen wie WLAN-Streaming zur FLIR Tools App, Mehrbereichsmessungen und Optimierungen bei FLIR Multi-Spectral Dynamic Imaging (MSX®). Mit dieser Wärmebildkamera mit einer Auflösung von 76.800 (320 x 240) Pixel lassen sich Energieverluste, strukturelle Mängel, überhitzte elektrische Geräte und viele weitere Probleme deutlich erkennen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 x 240 Pixel |
| Thermische Empfindlichkeit / NETD | < 0,05 °C bei +30 °C/50 mK |
| Temperaturbereich | • -20 °C bis +120 °C • 0 °C bis +650 °C |
| Genauigkeit | ±2 °C oder ±2 % des Messwerts bei Umgebungstemperaturen von 10 °C bis 35 °C |
| Sichtfeld (FOV) | 25° × 19° |
| Bildmodi | IR-Bild, visuelles Bild, MSX, Bild-in-Bild, Galerie mit Miniaturvorschaubildern |
| Display | 3,5-Zoll-Display LCD, 320 × 240 Pixel |
| Bildgebung und optische Daten | |
|---|---|
| Bild-in-Bild | Skalierbarer IR-Bereich auf dem visuellen Bild |
| Bildmodi | IR-Bild, visuelles Bild, MSX, Bild-in-Bild, Galerie mit Miniaturvorschaubildern |
| Bildrate | 60 Hz |
| Blendenzahl | 1,3 |
| Brennweite | 18 mm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitalzoom | 2-fach und 4-fach |
| Farbpaletten | Arktis, Grau, Eisen, Lava, Regenbogen und Regenbogen HC |
| FLIR Screen-EST-Modus | No |
| Fokus | Manuell |
| Integrierte Digitalkamera | 3,1 Mpixel (2048 × 1536 Pixel) und eine LED-Leuchte |
| IR-Auflösung | 320 x 240 Pixel |
| Laser | Aktivierung mit spezieller Taste |
| Laserausrichtung | Position wird automatisch auf dem IR-Bild angezeigt |
| Mindestfokusabstand | 0,4 m |
| Nicht-radiometrisches IR-Videostreaming | Unkomprimiertes Farbvideo über USB |
| Radiometrisches IR-Videostreaming | Volldynamisch auf PC mittels USB |
| Räumliche Auflösung (IFOV) | 1,36 mrad |
| Sichtfeld (FOV) | 25° × 19° |
| Spektralbereich | 7,5 µm bis 13 µm |
| Thermische Empfindlichkeit / NETD | < 0,05 °C bei +30 °C/50 mK |
| Videostandard | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Messung und Analyse | |
|---|---|
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen oder Referenztemperatur |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Fläche | Felder mit 3 Bereichen (Vollbild mit min/max/drchschn) |
| Genauigkeit | ±2 °C oder ±2 % des Messwerts bei Umgebungstemperaturen von 10 °C bis 35 °C |
| Kameragewicht mit Akku | 0,869 kg |
| Kameramaße (L × B × H) | 246 x 97 x 184 mm |
| Konfigurationsanweisungen | Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat |
| Messgenauigkeit [Drift] im Screen-EST Modus | |
| Messmodi | Automatischer Hot/Cold Spot, Isotherm (über/unter/Intervall) |
| Messpunkt | 3 |
| Messwertkorrekturen | Reflektierte Temperatur, Transmissionsgrad der Optik und atmosphärische Transmission |
| Probenahmendurchschnitt im Screen-EST Modus | |
| Referenztemperatur | Manuell eingestellt oder erfasst von einer beliebigen Messfunktion |
| Temperaturbereich | • -20 °C bis +120 °C • 0 °C bis +650 °C |
| Benutzeroberfläche | |
|---|---|
| Bericht erstellen | Die Software FLIR Tools vereinfacht insbesondere die Erstellung von Inspektionsberichten. Sie ist für die gängigsten Betriebssysteme erhältlich: Android, Windows, MacOS und iOS. |
| Display | 3,5-Zoll-Display LCD, 320 × 240 Pixel |
| Text | Text aus Auswahlliste oder über Touchscreen-Tastatur |
| Kommunikation und Datenspeicher | |
|---|---|
| Bildspeicher | Standard-JPEG, einschließlich Messdaten, auf Speicherkarte |
| Bildspeichermodus | Gleichzeitiges Speichern von IR-, visuellen und MSX-Bildern |
| SD-Speicherkarte | Ein Kartenslot für auswechselbare SD-Speicherkarten |
| USB | •USB-A: Anschließen eines externen USB-Geräts •USB Mini-B: Datenübertragung zum und vom PC/unkomprimiertes Farbvideo |
| USB – Norm | Mini-USB Typ B: 2.0 |
| USB – Steckverbindertyp | •USB-A-Anschluss •USB Mini-B-Anschluss |
| Video-Steckverbindertyp | 4-polige 3,5-mm-Buchse |
| Videoausgang | Composite |
| Wechselstrombetrieb | Netzteil, 90–260 V AC Eingangsspannung – 12 V Ausgangsspannung zur Kamera |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | Ca. 4 Stunden bei +25 °C Umgebungstemperatur und typischer Nutzung |
| Akkukapazität | 4,4 Ah, bei +20 °C bis +25 °C |
| Akkuspannung | 3,7 V |
| Akkutyp | Li-Ion-Akku |
| Einschaltzeit aus dem Sleep-Modus | Sofort ein |
| Energiemanagement | Automatische Abschaltung und Sleep-Modus (benutzerdefinierbar) |
| Ladedauer | 4 h für 90 % Kapazität; Ladestatus wird von LEDs angezeigt |
| Ladesystem | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben |
| Ladetemperatur | 0 °C bis +45 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -15 °C bis +50 °C |
| EMV | •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Abstrahlung) •FCC 47 CFR Teil 15 B (Abstrahlung) |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | -40 °C bis +70 °C |
| Laserklassifizierung | AlGalnP-Diodenlaser der Klasse 2/Halbleiter: 1 mW/635 nm (rot) |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C/2 Zyklen |
| Magnetfelder | EN 61000-4-8, Teststufe 5 für Dauerfeld (anspruchsvolle Industrieumgebung) |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC ¼"-20 (Adapter erforderlich) |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Sturzfestigkeit | 2 m |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Allgemeine Angaben | |
|---|---|
| Material | •Polykarbonat + Acrylnitril-Butadien-Styrol (PC-ABS) •Thixomold-Magnesium •Thermoplastisches Elastomer (TPE) |
| Verpackung | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Verpackungsgröße | 500 x 190 x 370 mm |
