EV45-T2

EV-Ladegerät-Testadapter mit Typ-2-Stecker und Typ-1-Konverter

794,00 € ex. VAT

Der Testadapter für das Ladegerät Flir EV45-T2 ist mit einem integrierten IEC 62196-2 Typ 2-Stecker ausgestattet, wodurch er sich ideal für Ladestationen vom Typ 2 oder AC-Wandanschlüsse eignet. Entwickelt für Wechselstrom-Ladestationen für Elektrofahrzeuge der Stufen 1 und 2 (EVSEs), ist sie sowohl für den privaten als auch für den gewerblichen Einsatz perfekt geeignet. Die Sicherheit der EV-Ladestation durch Überprüfung der Schutzerde (PE) und der elektrischen Verdrahtung aufrechterhalten, die Stromunterbrechungsvorrichtung (CCID) testen, um die elektrische Sicherheit zu gewährleisten, die maximale Stromausgabe des EV-Ladegeräts, die Ausgangsspannung und die Frequenz für weitere Leistungs- und Sicherheitsprüfungen überprüfen, mit der Option, das Flir DM286 IGM-Multimeter für eine umfassende Kitlösung zu verwenden. Die Bluetooth® Flir METERLiNK®-Technologie im DM286 ermöglicht eine drahtlose Verbindung mit der METERLiNK®-App auf mobilen Geräten und ermöglicht so eine sofortige Dokumentation, Berichterstattung und Freigabe von Ergebnissen.

Prüfen Sie den Schutzleiter (Protective Earth, PE), die elektrische Verkabelung und den Fehlerstromschutzschalter (Residual Current Device, RCD) und verifizieren Sie die maximale Stromabgabe des Ladegeräts für Elektrofahrzeuge

Entwickelt für Typ 2 und kompatibel mit Typ 1 – enthält einen Konverter

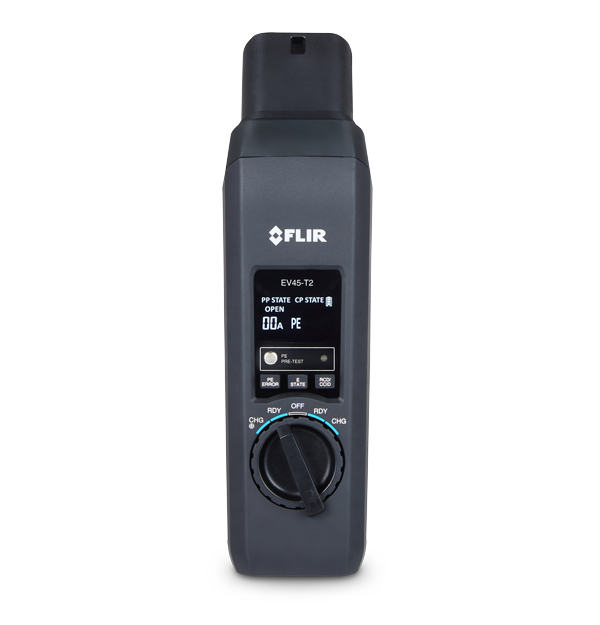

von Typ 1 auf Typ 2. Umfassende Statusanzeige für Elektrofahrzeug-Ladegeräte mit farbigem LCD-Display

Mit dem optionalen digitalen Multimeter Flir DM286 mit METERLiNK®-Anschluss können Sie die Ladespannung und -frequenz genau messen.

Technische Daten

Markierter
Sicherheitskategorie	CAT II-300 V, IEC 61010-1

Messung und Analyse
CP Error (E state) Simulation	Pass/Fault (CP-Signal kurzgeschlossen mit PE)
CP State Simulation	A (getrennt), B (verbunden), C (Ladevorgang), D (Ladevorgang mit Belüftung), E (Fehler)
Eingangstyp	Messanschlüsse: L1, L2, L3, N, PE Ausgang nur für Testzwecke: Max. Anzahl 250 V (Einphasig) / 430 V (3-phasig), 50 / 60 Hz, CAT II 300 V, Max. 10 A
Frequenz	Range: 200 Hz / Accuracy ±1 Hz
PE Error Simulation	Pass/Fault (Unterbrechung des Schutzleiters)
PE Pre-Test	Pass/Fault (> 50 V AC/DC zwischen PE-Leiter und Berührungssensor)
PP State Simulation	Offen, 13 A, 20 A, 32 A, 63 A
RCD/CCID Trip Test	Pass/Fault (Test RCD/CCID-Aktivierung nach Auslösung)
Voltage Phase Indication	L1, L2, L3

Kommunikation und Datenspeicher
Ausgang	(Optional) DM286: CP-Status C/D für Wechselspannung mit Hz-Messung (optional) IM75-2: CP-Status B für Isolationsprüfung von EV-Kabeln
Steckverbindertypen	T2 (eingebaut), Typ 1 (mit Konverter)

Stromversorgung
Akkulaufzeit	Ca. 100 Stunden, mit Alkalibatterien
Akkutyp	4 AA-Alkalibatterien

Allgemeine Angaben
Abmessungen (L × B × H)	237 × 65 × 56 mm (9,33 × 2,56 × 2,20 Zoll)

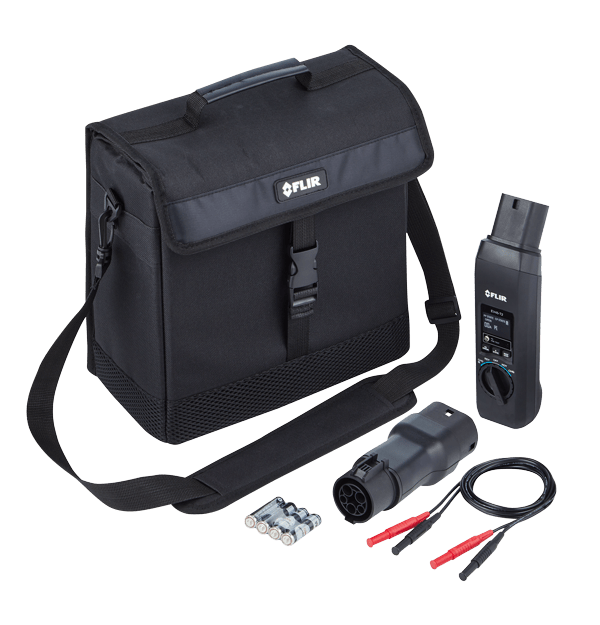

Verpackungsinhalt	EV45-T2- Konverter für Typ 1 Tragetasche, Messleitungen, 4 AA-Batterien, Bedienungsanleitung

Umgebungsfaktoren und Zertifizierungen
Betriebshöhe	2.000 m (6.560 Fuß)
EMV	EN61326-1
Garantie	Beschränkte 3-Jahres-Garantie https://www.flir.com/testwarranty
Lagertemperatur und relative Luftfeuchte [rF]	−20°C bis 60°C (−4°F bis 140°F), 0 bis 80 % RH (ohne Batterien)
Operating Ambient Temperature and Relative Humidity (RH)	−10°C bis 30°C (14°F bis 86°F), < 85 % RH 30°C bis 40°C (86°F bis 104°F), < 75 % RH 40°C bis 50°C (104°F bis 122°F), < 45 % RH
Sicherheitskategorie	CAT II-300 V, IEC 61010-1
Zertifizierungen	ETL, CE, RCM
