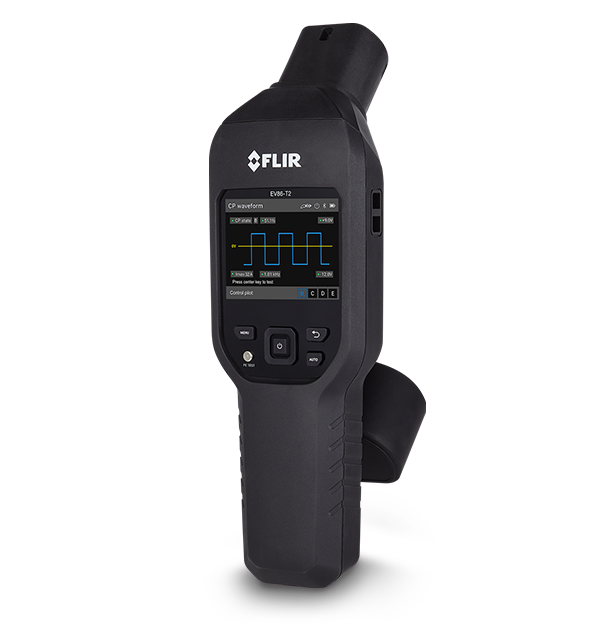

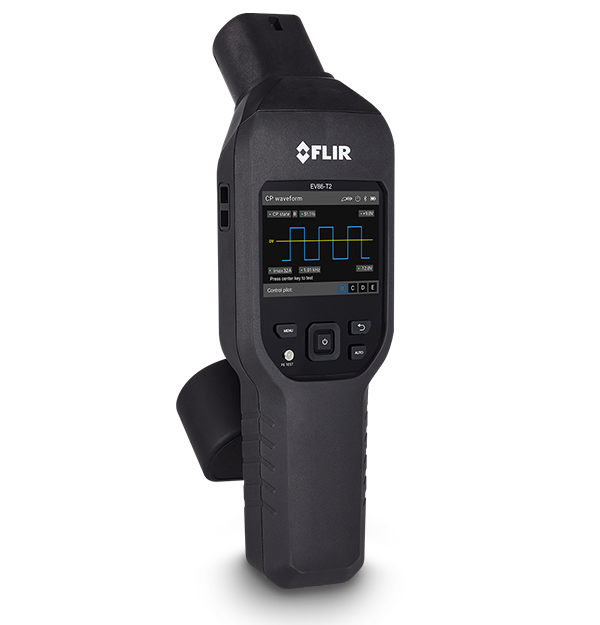

Der Flir EV86-T2 ist ein All-in-One-Ladegerät-Analysator für Elektrofahrzeuge, der entwickelt wurde, um die Sicherheits- und Leistungstests von AC-Ladestationen für Elektrofahrzeuge in Wohn- und Gewerbeumgebungen zu vereinfachen. Es unterstützt sowohl Ladegeräte der Stufe 1 als auch der Stufe 2 und verfügt über einen integrierten T2-Anschluss und einen kompakten Typ-1-Adapter für eine breite Kompatibilität. Automatisierte Testsequenzen, Spannungsverifizierung vor dem Test und klare Durchgangs-/Ausfallergebnisse helfen Technikern, sicher und effizient zu arbeiten, während Bluetooth Low Energy (BLE)-Konnektivität nahtlos mit der Flir Meterlink®-App für die drahtlose Berichterstellung, Datenverwaltung und einfache Freigabe direkt von einem mobilen Gerät aus funktioniert.
Technische Daten

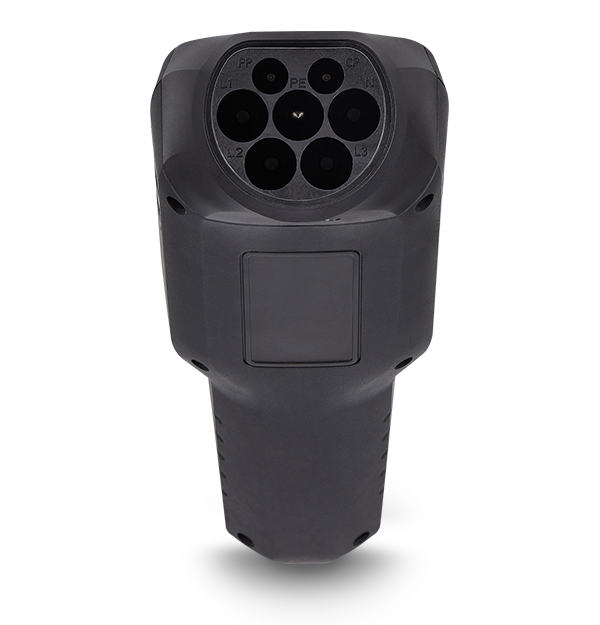

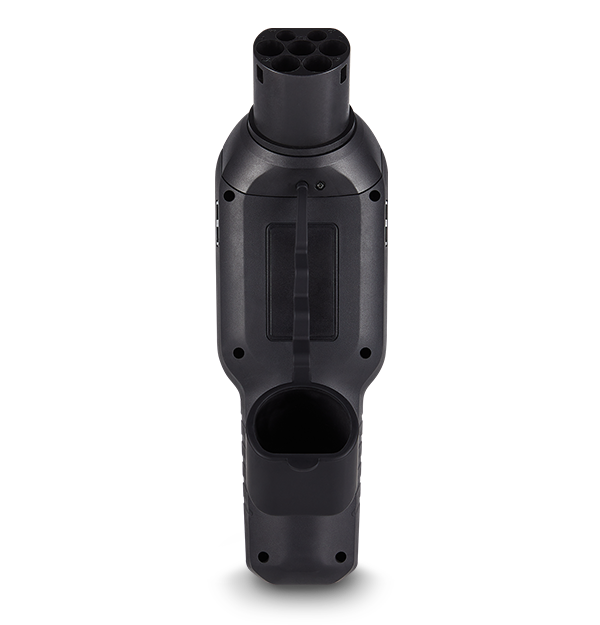

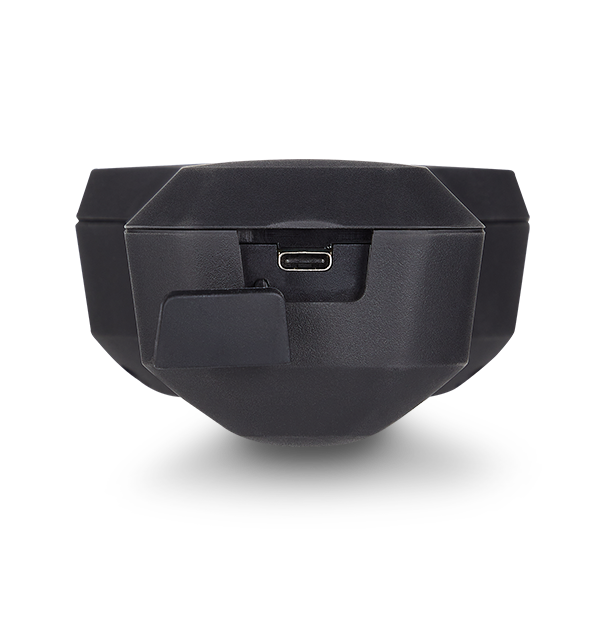

| Markierter | |
|---|---|
| Anzeigegröße | 3,5 Zoll TFT-LCD |
| Konnektivität | Bluetooth BLE mit Reichweite von 10 m (32 ft) |
| Sicherheitskategorie | CAT II-300 V, IEC61010-1 |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | 3,5 Zoll TFT-LCD |
| Messung und Analyse | |
|---|---|
| Auto Testing Items | PE-Vortest, EVSE-Schnittstelle, RCD-Test und Schleifenimpedanz im Einstellungsmenü |
| CP Error (E state) Simulation | Bestanden/Fehler |
| EVSE interface | 1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Frequenz | Messbereich: 200 Hz / Genauigkeit ±1 Hz |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Pre-Test | Messbereich: 50 V AC/DC / Genauigkeit ±2,0 %, Bestanden / Fehler (>50 V AC/DC zwischen PE-Leiter und Berührungssensor) |
| PP State Simulation | Nicht verbunden, verbunden, verbunden + Latch |
| RCD/CCID Trip Test | RCD-Auslösezeit (0°, 180°) Bereich: 31,5 mA AC, 300 ms / Genauigkeit ±2,0 % Bereich: 6 mA DC, 12,5 s für < 2,5 s / Genauigkeit ±1,0 % RCD-Rampenstrom (0°, 180°) Bereich: 6 mA DC in 2,5 s sanfte Rampe alle 2 mA DC, 30 mA AC in 2mA Schritten alle 300 ms in 0,5 s / Genauigkeit ±2,0 % |
| Schutzart | CAT II-300 V |
| Voltage Phase Indication | L1, L2, L3, PE, N |
| Kommunikation und Datenspeicher | |
|---|---|
| Anschluss | IEC 62196-2 Buchse Typ 2 |
| Konnektivität | Bluetooth BLE mit Reichweite von 10 m (32 ft) |
| Steckverbindertypen | Typ 2 (integriert), Typ 1 (Umrichter enthalten) |
| Stromversorgung | |
|---|---|
| Akku | Wiederaufladbarer Li-Akku |
| Akkulaufzeit | 12 Stunden kontinuierlich |
| Automatische Abschaltung | Aus / 5 min / 10 min / 20 min / 30 min |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 296 × 94 × 50 mm (11,6 × 3,7 × 2 Zoll) |
| Gewicht | 760 g (1,7 lbs) |

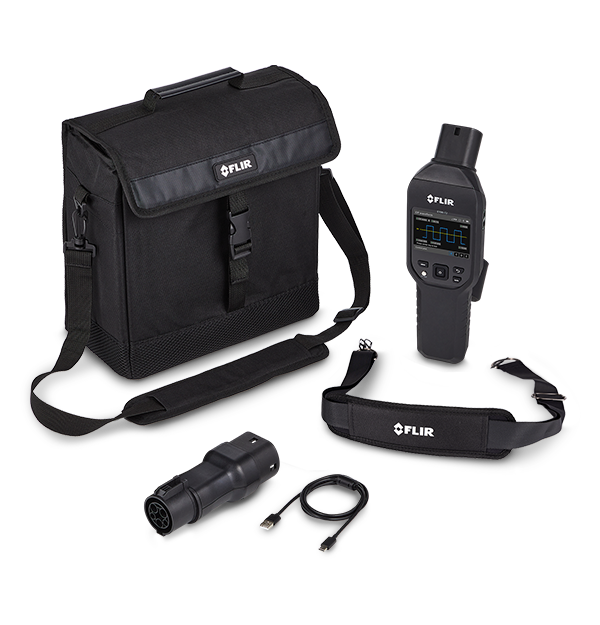

| Verpackungsinhalt | 1 × EV86-T2 EV Ladegerätanalysator 1 × Wandler (Typ 2 bis Typ 1) 1 × USB-Kabel Typ A bis C 1 × Flir Schnellstartanleitung 1 × Halsband 1 × Tragetasche mit Schulterband |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebshöhe | 2.000 m (6.560 Fuß) |
| EMV | EN61326-1 |
| Garantie | 3-jährige eingeschränkte Garantie |
| Lagertemperatur und relative Luftfeuchte [rF] | -20 °C bis 60 °C (-4 °F bis 140 °F), 0 bis 80 % RH |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C bis 30 °C (14 °F bis 86 °F), <85 % RH 30 °C bis 40 °C (86 °F bis 104 °F), <75 % RH 40 °C bis 50 °C (104 °F bis 122 °F), <45 % RH |
| Sicherheitskategorie | CAT II-300 V, IEC61010-1 |
| Verschmutzungsgrad | 2 |
| Zertifizierungen | ETL, CE, FCC |
