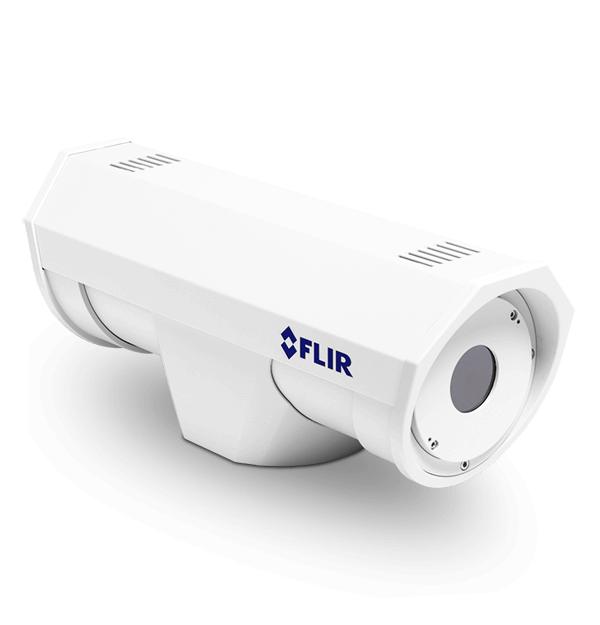

TRITON™ F-Series
Wärmebild-Sicherheitskameras
Die fest installierten hochauflösenden Wärmebild-Sicherheitskameras der F-Serie ermöglichen Ihnen eine Videoüberwachung und Steuerung über IP-basierte und analoge Netzwerke. Mit ihrer Wärmebildauflösung von 640 × 480 Pixeln definieren die fünf Kameramodelle der F-Serie einen neuen Leistungsmaßstab. Dadurch profitieren Sie von noch detailreicheren Bildern, noch größeren Erfassungsbereichen und noch besseren Analysefunktionen als je zuvor.
Technische Daten
| Konformität und Zertifizierungen | |
|---|---|
| Konformität und Zertifizierungen | EN 61000-6-4: 2007 Klasse A/CISPR 22: 2005 Klasse A EN 61000-3-3: 1995+A1:2001+A2:2005 EN 61000-3-2: 2006 EN 50130-4: 1996+A1:1998+A2:2003 FCC Teil 15, Unterteil B, Klasse A IP 66 (IEC 60529) IEC 60068-2-27) |
| Umgebungsfaktoren | |
|---|---|
| Betriebstemperaturbereich | -50 °C bis 70 °C (Dauerbetrieb) -40 °C bis 70 °C (Kaltstart) |
| Enteisungsfunktion/Vereisungsschutz | MIL-STD-810F, Methode 521.1; 6 mm dicke Eisschicht |
| IP-Schutzart (Staub und Wasser) | IP66 (wetterfest) |
| Lagertemperaturbereich | -55 °C bis 85 °C |
| Luftfeuchtigkeit | 0 – 95 % relativ |
| Stoßfestigkeit | MIL-STD-810F „Transport“ |
| Vibrationen | IEC 60068-2-27 |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L x B x H) | 460 × 140 × 160 mm |
| Detektortyp | Ungekühlter VOx-Mikrobolometer mit langer Lebensdauer |
| Effektive Auflösung Wärmebild | 307200,0 |
| Eingangsspannung | 24 V AC (21-30 V AC) 24 V DC (21-30 V DC) |
| Fokusbereich Wärmebild | Athermal, fokusfrei |
| Gewicht | ~4,8 kg; konfigurationsabhängig |
| Leistungsaufnahme | 24 V DC = 10 W; max. 46 W (mit Heizung) 24 V AC = 15 VA; max. 51 VA (mit Heizung) |
| Pixelabstand Wärmebild | 17 µm |
| Spektralbereich Wärmebild | 7,5 µm bis 13,5 µm |
| Wärmebildzoom | 2-facher und 4-facher Digitalzoom |
| Systemintegration | |
|---|---|
| Ethernet | Ja |
| Netzwerk-APIs | Nexus SDK zur umfassenden Systemsteuerung und -integration Nexus CGI für HTTP-Befehlsschnittstellen ONVIF 2.0 Profil S |
| Serielle Steuerungsschnittstellen | RS-232/-422; Pelco D, Bosch |
| Unterstützung von Drittanbieter-Analysefunktionen | Ja |
| Wärmebildkamera | |
|---|---|
| Arrayformat | 640 × 480 |
| Bildrate Wärmebild | NTSC: 30 Hz oder 7,5 Hz PAL: 25 Hz oder 8,33 Hz |
| Brennweite | 100 mm |
| Video und Aufzeichnung | |
|---|---|
| AGC-Messarten für Video | Auto AGC, Manual AGC, Plateau Equalization AGC, Linear AGC, Auto Dynamic Detail Enhancement (DDE), Max Gain Setting |
| AGC-Zielbereich [ROI] für Video | Standard (Default), Voreinstellungen (Presets) und Benutzer (User) stehen zur Auswahl, um eine optimale Bildqualität für die jeweiligen Überwachungsobjekte zu erzielen |
| Auflösung Videostreaming | NTSC: D1 (720 × 480) 4SIF (704 × 480) VGA (640 × 480) SIF (352 × 240) QVGA (320 × 240) PAL: D1 (720 ×576) 4CIF (704 × 576) CIF (352 × 288) |
| Bildgleichmäßigkeitsoptimierung Video | Automatic Flat Field Correction (FFC) – wärmeenergetische und zeitabhängige Trigger |
| Composite-Video NTSC oder PAL | Ja: Hybrid-IP und analog |
| Videokomprimierung | Zwei unabhängige Streaming-Kanäle für MPEG-4, H.264 oder M-JPEG für beide Kameras; mehrere Streams pro Kanal |
