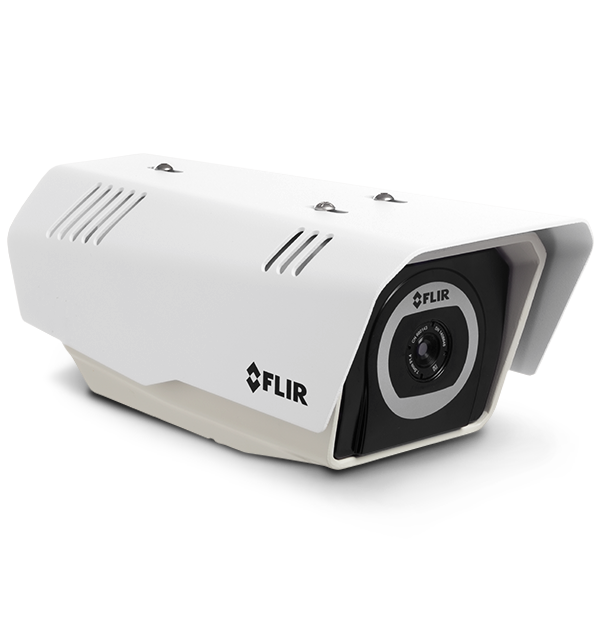

FLIR FC-Series R (Automation)
Fest installierte netzwerkfähige Wärmebildkameras
Die FC-Series R verfügt über integrierte berührungsfreie Temperaturmessfunktionen zur Branderkennung, zum Brandschutz und zur Wärmebildüberwachung von Umspannwerken, Mülllagerstätten und wertvollen Anlagen. Die FC-Series R vereint besonders detailreiche Bilder mit einer integrierten Analysefunktion für eine zuverlässige Erfassung. Zu den flexiblen Alarmierungsoptionen gehören E-Mail-, Web- und mobile Anwendungen, Bildspeicher am Netzwerkrand, digitale Ausgänge oder VMS-Ereignisbenachrichtigungen.
Technische Daten
| Markierter | |
|---|---|
| Netzwerk-APIs | Nexus SDK zur umfassenden Systemsteuerung und -integration; Nexus CGI für HTTP-Befehlsschnittstellen; ONVIF Profil S |
| IP-Schutzart | IP66 und IP67 |
| Abmessungen (L x B x H) | 23,4 x 11,7 x 10,4 cm ohne Sonnenblende 27,4 x 13,7 x 11,2 cm mit Sonnenblende |
| Effektive Auflösung | 76,8 |
| Sichtfeld | 24° × 19° (FC-324R; 19 mm) |
| Messgenauigkeit | ±5 °C oder 5 % des Messwerts |
| Kommunikation und Datenspeicher | |
|---|---|
| Composite-Video NTSC oder PAL | Ja; Hybridsystem mit IP- und Analog-Video |
| Ethernet | Ja |
| Netzwerk-APIs | Nexus SDK zur umfassenden Systemsteuerung und -integration; Nexus CGI für HTTP-Befehlsschnittstellen; ONVIF Profil S |
| Unterstützung von Drittanbieter-Analysefunktionen | Ja |
| Video-over-Ethernet | Zwei unabhängige Streaming-Kanäle für MPEG-4, H.264 und M-JPEG (für ausführliche Informationen siehe Website) |
| Bildgebung und optische Daten | |
|---|---|
| AGC-Messarten für Wärmebild | Auto AGC, Manual AGC, Plateau Equalization AGC, Linear AGC, Auto Dynamic Detail Enhancement (DDE), Max Gain Setting |
| Bereichsformat (NTSC) | 320 x 240 |
| Bildgleichmäßigkeitsoptimierung | Automatic Flat Field Correction (FFC) Wärmeenergetische und zeitliche Trigger |
| Detektortyp | Ungekühlter VOx-Mikrobolometer mit langer Lebensdauer |
| Effektive Auflösung | 76,8 |
| FLIR Screen-EST-Modus | No |
| Fokusbereich | Athermal, fokusfrei |
| Pixelabstand | 25 µm |
| Sichtfeld | 24° × 19° (FC-324R; 19 mm) |
| Spektralbereich | 7,5 µm bis 13,5 µm |
| Streaming-Auflösung | D1: 720 x 576, 4CIF: 704 x 576, Nativ: 640 x 512, Q-Nativ: 320 x 256, CIF: 352 x 288, QCIF: 176 x 144 |
| Zielbereich für Wärmebild | Standard (Default), Voreinstellungen (Presets) und Benutzer (User) stehen zur Auswahl, um eine optimale Bildqualität für die betreffenden Überwachungsbereiche und -objekte zu erzielen |
| Zoom | Bis zu 4-facher stufenloser Digitalzoom |
| Messung und Analyse | |
|---|---|
| Messbereich | -10 °C bis 110 °C |
| Messgenauigkeit | ±5 °C oder 5 % des Messwerts |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L x B x H) | 23,4 x 11,7 x 10,4 cm ohne Sonnenblende 27,4 x 13,7 x 11,2 cm mit Sonnenblende |
| Gewicht | 1,8 kg ohne Sonnenblende, 2,2 kg mit Sonnenblende |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -50 °C bis 70 °C (Dauerbetrieb) -40 °C bis 70 °C (Kaltstart) |
| IP-Schutzart | IP66 und IP67 |
| Lagertemperaturbereich | -55 °C bis 85 °C |
| Luftfeuchtigkeit | 0 – 95 % relativ |
| Stoßfestigkeit | MIL-STD-810F „Transport“ |
| Vibrationen | IEC 60068-2-27 |
| Stromversorgung | |
|---|---|
| Eingangsspannung | 11-44 V DC (ohne Objektivheizung), 16-44 V DC (mit Objektivheizung), 14-32 V AC (ohne Objektivheizung), 16-32 V AC (mit Objektivheizung), PoE (IEEE 802.3af-2003), PoE+ (IEEE 802.3at-2009) |
| Leistungsaufnahme | 24 V DC 5 W nominal, 21 W Spitzenleistung bei 24 V DC (mit Heizung), 8 VA nominal, 29 VA Spitzenleistung bei 24 V AC (mit Heizung) Zulassungen FCC Teil 15, Unterteil B, Klasse B CE: EN 55022 Klasse B |
| Unempfindlichkeit gegenüber Spannungsspitzen auf Signalleitungen | EN 55024: 2010 und 55022: 2010 bis 4,0 kV |
| Unempfindlichkeit gegenüber Spannungsspitzen im Stromnetz | EN 55024: 2010 und 55022: 2010 bis 4,0 kV auf Wechselstromzubehörleitungen |
