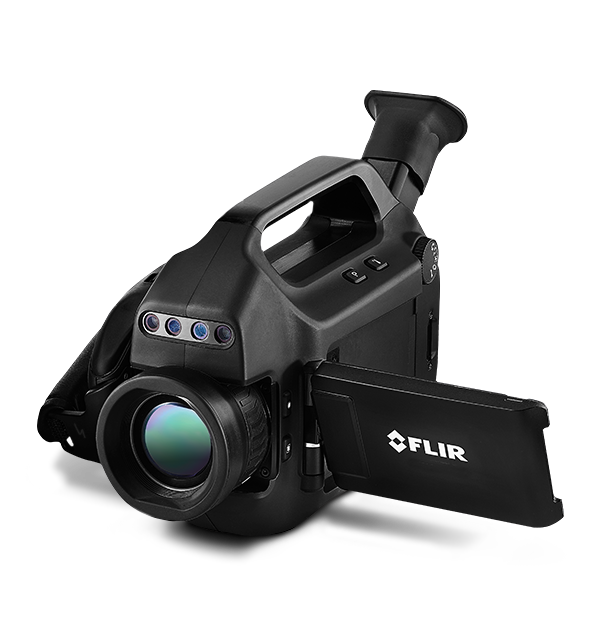

FLIR GF620
Optische Gasdetektionskamera
Die FLIR GF620 ist die erste hochauflösende Handkamera von FLIR, die Methan und weitere flüchtige organische Verbindungen (VOC-Emissionen) erkennt. Dank des bahnbrechenden IR-Detektors mit einer Auflösung von 640 x 480 Pixeln können Forscher tausende Bestandteile messen und Scans nach Gasen aus sicherer Entfernung durchführen. Sie ist auch die erste FLIR OGI-Kamera mit einem Quantifizierungsmodus (Q-Modus), der die Einrichtung des optionalen QL320-Gasquantifizierungssystems optimiert.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 640 × 480 Pixel |
| Detektorraster | 15 µm |
| Thermische Auflösung (NETD) | <20 mK bei 30 °C |
| Genauigkeit | ±1 °C innerhalb der Temperaturspanne (0 °C bis 100 °C) oder ±2 % des innerhalb der Temperaturspanne abgelesenen Messwerts (>100 °C) |
| Spektralbereich | 3,2 – 3,4 µm |
| Eignung für Gefahrenbereiche | N. Z. |
| Bildgebung und optische Daten | |
|---|---|
| Automatische Bildeinstellung | Kontinuierlich/manuell, linear oder histogrammbasiert |
| Bildanalyse | 10 Spotmesser, 5 Felder mit Max./Min./Durchschnitt, Profil, Temperaturdifferenzen (ΔT), Emissionsgrad- und Messkorrekturen |
| Bildmodi | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM) |
| Bildrate [Vollbild] | 60 Hz |
| Blendenzahl Kamera | f/1.59 |
| Brennweite | 23 mm |
| Detektorraster | 15 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Dynamikbereich | 14 Bit |
| Farbpaletten | Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC |
| Fokus | Manuell |
| IR-Auflösung | 640 × 480 Pixel |
| Mindestfokusabstand | 0,3 m |
| Nicht radiometrisches IR-Video | MPEG4 (bis zu 60 min./Clip) auf Speicherkarte |
| On-Camera-Display | |
| Pixel gesamt | 307,200 |
| Radiometrisches IR-Video | 15 Hz direkt auf Speicherkarte |
| Sensorkühlung | Stirling Mikrokühler (FLIR MC-3) |
| Sichtfeld (FOV) | 24° × 18° |
| Spektralbereich | 3,2 – 3,4 µm |
| Sucher | Ja |
| Thermische Auflösung (NETD) | <20 mK bei 30 °C |
| Video-Streaming | Radiometrisches IR-Streaming auf PC über USB-Kabel. Nicht radiometrisches IR-Videostreaming: RTP/MPEG4 |
| Visuelles Bild | 3,2 Megapixel von integrierter visueller Kamera Lässt sich automatisch mit dem zugehörigen nicht-radiometrischen IR-Video verknüpfen |
| Visuelles Video | MPEG4 (25 min./Clip) auf Speicherkarte |
| Zoom | Stufenloser Digitalzoom 1x–8x |
| Messung und Analyse | |
|---|---|
| Genauigkeit | ±1 °C innerhalb der Temperaturspanne (0 °C bis 100 °C) oder ±2 % des innerhalb der Temperaturspanne abgelesenen Messwerts (>100 °C) |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Stromversorgung | |
|---|---|
| Akkutyp | Li-Ion-Akku |
| Betrieb mit externer Stromversorgung | Netzteil 90 – 260 V AC, 50/60 Hz oder 12 V DC über KFZ-Anschluss |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | Standard, 1/4-Zoll-20 |
| Betriebstemperaturbereich | -20 °C bis 50 °C |
| Eignung für Gefahrenbereiche | N. Z. |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | -30 °C bis 60 °C |
| Stöße und Vibrationen | 25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6) |
| Umgebungstemperaturbereich | -20 °C bis 50 °C |
