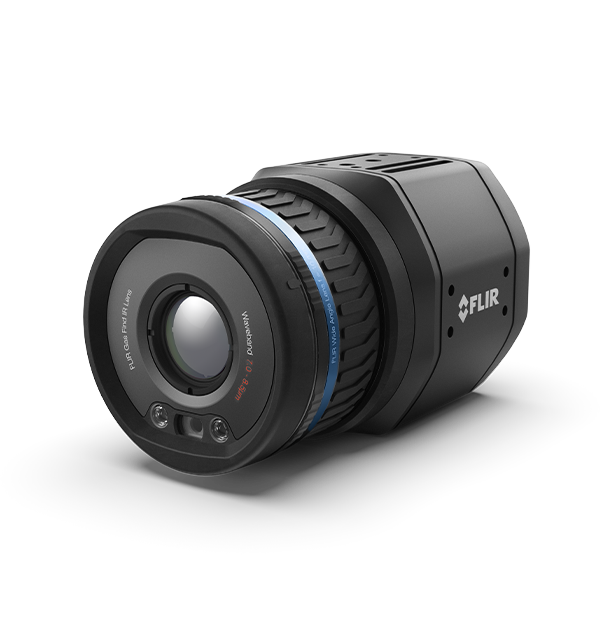

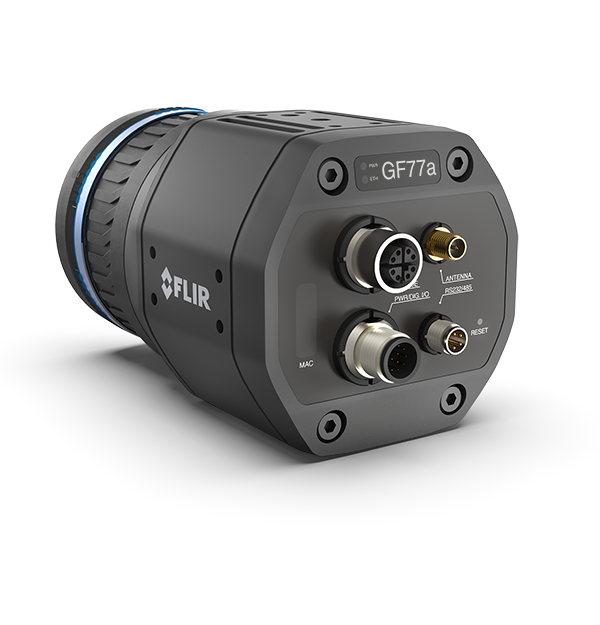

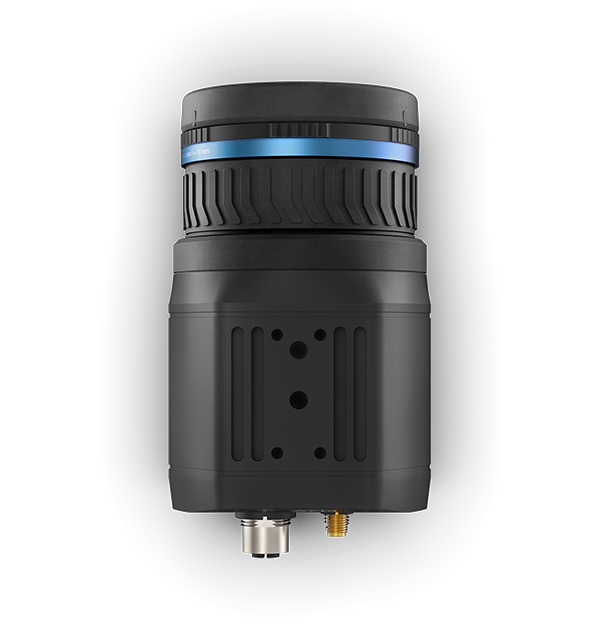

Bericht lesenFLIR GF77a
Ungekühlte stationäre optische Gasbildkamera
Product Variations
Die FLIR GF77a ist die erste ungekühlte autonome Leckerkennungskamera von FLIR, die speziell für die Darstellung von Methangas entwickelt wurde. Diese preiswerte, fest installierte Kameralösung bietet Upstream- und Midstream-Gasverarbeitern, -erzeugern und -anlagenbetreibern alle Funktionen, die sie zur dauerhaften Überwachung auf potenziell gefährliche, unsichtbare Methangaslecks benötigen. Die kleine, leichte GF77a verfügt über von FLIR patentierte Merkmale wie High Sensitivity Mode (HSM) für die noch bessere Gasdarstellung. Mit der GF77a können Öl- und Gasgesellschaften ihre wertvollen Anlagen schützen, Produktverluste vermeiden, Emissionsvorgaben sicher einhalten und den Arbeitsschutz ihrer Mitarbeiter verbessern. Die GF77a ist auch in einer GF77f-Variante erhältlich, die über ein Gehäuse für raue Umgebungen verfügt.
Kontinuierliche, autonome Methangasdetektion
Bietet branchenweit führende Funktionen für die unterbrechungsfreie Überwachung einschließlich High Sensitivity Mode (HSM), ferngesteuertem motorisiertem Fokus und einer offenen Architektur für die Integration mit Fremdsystemen.
Spektrale Filterung für die Erkennung von Methangasen, erhöhte Arbeitssicherheit und Leckortung bei reduziertem Personaleinsatz für notwendige Inspektionen.
Die GF77a erfüllt RTSP und GigE und bietet so maximale Flexibilität für alle Anforderungen an die industrielle Kommunikation; durch Netzwerkanbindung stellt sie die unterbrechungsfreie Leckerkennung sicher.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 × 240 (76.800 Pixel) |
| Thermische Empfindlichkeit / NETD | < 25 mK bei 30 °C (86 °F) |
| Spektralbereich | 7–8,5 µm |
| Bildgebung und optische Daten | |
|---|---|
| Auflösung | REST API: 640 × 480 Pixel, 1280 × 960 Pixel Web-UI: 640 × 480 Pixel |
| Auflösung visuelles Bild | 1280 × 960 Pixel |
| Bildfrequenz | 30 Hz |
| Bildquelle | Visuell / IR / MSX |
| Bildstreamingauflösung | Siehe RTSP- und GVSP-Tabellen für Video-/Radiometrisches Streaming. |
| Bildstreamingformate | Siehe RTSP- und GVSP-Tabellen für Video-/Radiometrisches Streaming. |
| Brennweite | FLIR GF77a 25° CH4 (7–8,5 µm): 25°-Linse: 18 mm 6°-Linse: 74 mm FLIR GF77f 25°: 18 mm (0,71 Zoll) |
| Detektorraster | 25 µm |
| Detektortyp | Ungekühlt, Mikrobolometer |
| Focal Plane Array (FPA) – Spektralbereich | Ungekühlter Mikrobolometer/7–8,5 µm |
| Fokus | FLIR GF77a 25° CH4 (7–8,5 µm): One-Shot-Kontrast, motorisiert, manuell FLIR GF77f 25°: Fest |
| Fokus und Sichtfeld visuelle Bilder | Fest, 67,2° diagonal |
| Gasempfindlichkeit [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10 °C, Entfernung = 1 m |
| Infrarotauflösung | 320 x 240 Pixel |
| IR-Auflösung | 320 × 240 (76.800 Pixel) |
| Kontrastverbesserung | Histogrammausgleich (nur IR) für RTSP- und GVSP-Videostreaming, Bildquelle 0 |
| Mindestfokusabstand | 30 cm beim 25°-Objektiv, 5 m beim 6°-Objektiv |
| Objektiverkennung | Automatisch |
| Overlay | Bildquelle 0: RTSP-Protokoll: mit, ohne; GVSP (GigE Vision) Protokoll, mit, ohne |
| Pixelformat | YUV411 |
| Räumliche Auflösung (IFOV) | 1,4 mrad/Pixel |
| Sichtfeld (FOV) | FLIR GF77a 25° CH4 (7–8,5 µm): 25°-Linse: 25° × 19° 6°-Linse: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 Pixel; nach IR-FOV 1280 × 960 Pixel; 67,2° (diagonal) |
| Spektralbereich | 7–8,5 µm |
| Streaming-Auflösung | 640 x 480 Pixel |
| Thermische Auflösung [NETD] | <25 mk bei 30 °C (86 °F) |
| Thermische Empfindlichkeit / NETD | < 25 mK bei 30 °C (86 °F) |
| Videolicht | Integrierte LED-Leuchte |
| Messung und Analyse | |
|---|---|
| Emissionsgrad-Korrektur | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variabel von 0,01 bis 1,0 |
| Genauigkeit | Bereich 1: -20° bis 80 °C (-4° bis 176 °F) ±3 °C (±5 °F), Bereich 2: 0° bis 250 °C (212° bis 482 °F): 0° bis 100 °C (32° bis 212 °F):±3 °C, 100° bis 250 °C (212° bis 482 °F):±3 %, Bereich 3: 100° bis 500 °C (212° bis 932 °F):±3 % |
| Korrektur des atmosphärischen Transmissionsgrads | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur externer Optik/Fenster | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf der Eingabe des Transmissionsgrades der jeweiligen Optiken/Fenster und der Temperatur |
| Korrekturmöglichkeiten | Atmosphärisch, Transmissionsgrad des jeweiligen Objektivs, Emissionsgrad, reflektierte Umgebungstemperatur, externes Objektiv/Fenster |
| Messwertkorrekturen | Globale Objektparameter |
| Objekttemperaturbereich | Bereich 1: -20° bis 80 °C (-4° bis 176 °F), Bereich 2: 0° bis 250 °C (212° bis 482 °F), Bereich 3: 100° bis 500 °C (212° bis 932 °F) |
| Äquivalenttemperaturkorrektur | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basiert auf der Eingabe der reflektierten Temperatur |
| Kommunikation und Datenspeicher | |
|---|---|

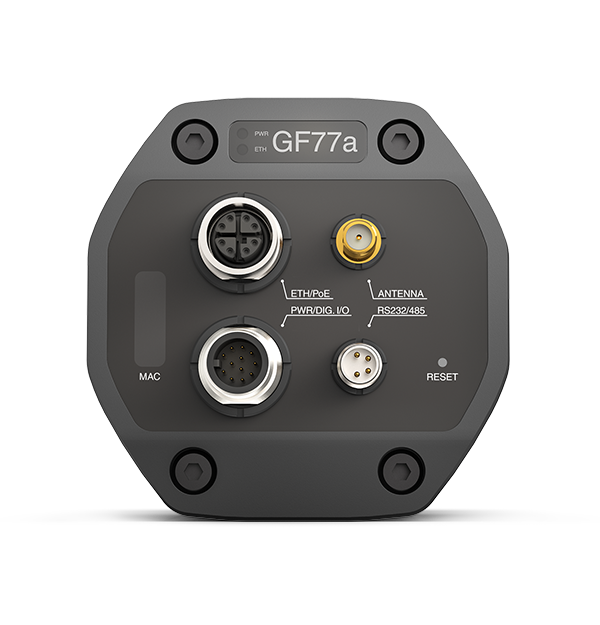

| Anschluss | Neigungs- und Schwenksteuerung: M8-Stecker, A-codiert; Wi-Fi: RP-SMA-Buchse (Ventilator/Neigung ist eine optionale Funktion) |
| Digitalausgänge | 3x über Optokoppler, 0–48 V DC, max. 350 mA (gedrosselt auf 200 mA bei 60). Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Digitaleingänge | 2 über Optokoppler, Vin (low) = 0–1,5 V, Vin (high) = 3–25 V |
| Digitaler E/A, Steckverbindertyp | M12 Stecker, 12-polig, A-codiert (geteilt mit ext. Stromversorgung) |
| Digitaler E/A, Trennspannung | 500 V eff. |
| Ethernet, Steckverbindertyp | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8-polig X-codiert, Innengewinde FLIR GF77f 25°: RJ45, Buchse |
| Ethernet-Bildstreaming | Ja |
| Ethernet-Stromversorgung | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernetkommunikation | GigE Vision Vers. 1.2, Client API GenICam-konform, TCP/IP-Socket-basiertes, proprietäres FLIR |
| Ethernetprotokolle | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernetschnittstelle | Kabel |
| Ethernetstandard | IEEE 802.3 |
| Ethernettyp | 10/100Base-T |
| Kodierung | Videostreaming – RTSP-Protokoll: H.264/MPEG4/MJPEG; GVSP: Unkomprimiertes radiometrisches Streaming – RTSP-Protokoll: JPEG-LS komprimiert, radiometrisches FLIR-Format; GVSP: Unkomprimiert, Signal linear, Temperatur linear, FLIR radiometrisch |
| Multicast | RTSP-Protokoll, GVSP (GigE Vision) Protokoll |
| Serielle Datenübertragung | Neigungs- und Schwenksteuerung: Ausschließlich über RS232 und RS485 |
| Steckverbindertyp | WLAN: Peer-to-Peer (ad hoc) oder Infrastruktur (Netzwerk) |
| Unicast | RTSP-Protokoll, GVSP (GigE Vision) Protokoll |
| WLAN | WLAN-Standard – IEEE802.11a/b/g/n |
| Zweck Digitalausgang | •In Programm eingestellt• Fehler (NC) |
| Zweck Digitaleingang | NUC NUC deaktivieren Bild-TAG (Start, Stopp, Allgemein) Bildfluss-Steuerung (nach SFNC 2.3) Einzelbild (auf Trigg) Mehrbild (auf Trigg) Kontinuierlich Bildfrequenz ROI |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 Zoll) FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 Zoll) |
| Gehäusematerial | Aluminium |
| Gewicht | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 lbs) FLIR GF77f 25°: 5,90 kg (13,0 lb) |
| Lieferumfang | Wärmebildkamera im Schutzgehäuse Zusätzliche Kabelverschraubungen für Hilfskabel Die gedruckte Dokumentation enthält den Benutzernamen und das Passwort für die Anmeldung an der Webschnittstelle der Kamera |
| Schwenken/Neigen | Optionale Funktion; Kommunikationsstandard – Pelco D |
| Verpackungsgewicht | 6,8 kg (15,0 Pfund) |
| Verpackungsgröße | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 Zoll) |
| Verpackungstyp | Kartonverpackung |
| Benutzeroberfläche | |
|---|---|
| Webschnittstelle | Ja |
| Stromversorgung | |
|---|---|
| Allgemein | PoE oder extern |
| Betrieb mit externer Stromversorgung | Kompatibel mit IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Externe Spannung | FLIR GF77a 25° CH4 (7–8,5 µm): Zulässiger Bereich 18-56 VDC, 8 W max . FLIR GF77f 25°: PoE Klasse 4 (25 W) |
| Leistungsaufnahme | 6,8 W bei 24 V DC typisch, 7,0 W bei 48 V DC typisch, 7,3 W bei 48 V PoE typisch |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperatur | -30 bis 50 °C (-22 bis 122 °F) |
| EMV | EN 55032:2015 Emissionsklasse EN 55035:2017 Immunitätsanforderungen FCC – Titel 47 CFR Teil 15:2019 ICES-001 Ausgabe 4:2014 |
| Garantie | http://www.flir.com/warranty/ |
| Gehäuse | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 mit Zubehör FLIR GF77f 25°: IP67 |
| Korrektur des Transmissionsgrades des Objektivs | C |
| Korrosion | Widerstandsfähig gegen Salznebel: ISO9227, bis zu 1000 Stunden |
| Lagertemperaturbereich | IEC 68-2-1 und IEC 68-2-2, -40 bis 70 °C (-40 bis 158 °F) für 16 Stunden |
| Luftfeuchtigkeit (Betrieb und Lagerung) | Relative Luftfeuchtigkeit: von 5 bis 95 % |
