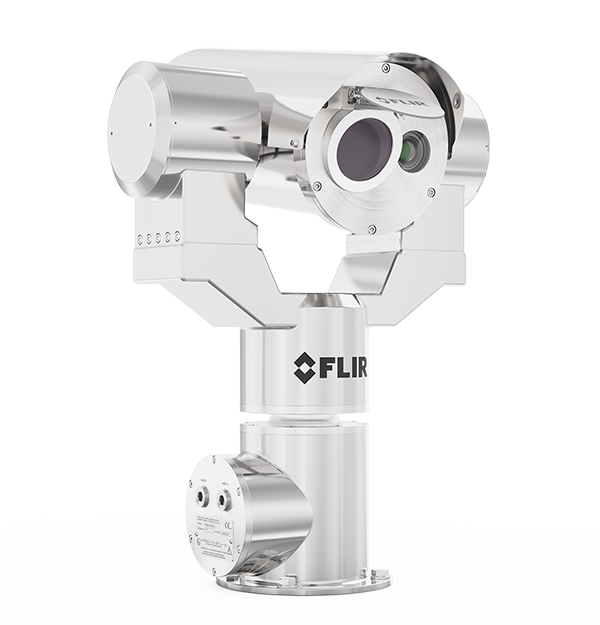

Gx620pt
Pan-Tilt Kohlenwasserstoff/VOC optische Gasbildgebungskamera (OGI)
Die Gx620pt Pan-Tilt-Kohlenwasserstoff-/VOC-OGI-Kamera ermöglicht die Fernerkennung von Gasleckagen für Öl-, Gas- und Chemieanlagen. Durch die Kombination eines hochempfindlichen gekühlten MWIR-Sensors mit einer visuellen HD 1080p-Kamera bietet er eine präzise Dual-Bildgebung, um selbst die kleinsten Kohlenwasserstoff- und VOC-Emissionen zu visualisieren. Seine 360° kontinuierliche Schwenke und sein großer Neigungsbereich ermöglichen eine vollständige Abdeckung von einem einzigen Montagepunkt aus, während eine reibungslose, wartungsfreie Motorsteuerung für langfristige Zuverlässigkeit sorgt. Der Gx620pt ist für den Einsatz in explosionsgefährdeten Bereichen (ATEX, IECEx, ETL) zertifiziert und lässt sich einfach über GigE Vision oder ONVIF in Anlagensteuerungssysteme integrieren. Dadurch können Betreiber die Sicherheit verbessern, Emissionen reduzieren und Compliance-Ziele erreichen.
Technische Daten
| Markierter | |
|---|---|
| IR-Auflösung | 640 × 512 |
| Thermische Empfindlichkeit / NETD | <15 mK bei 25 °°C |
| Spektralbereich | 3,2 bis 3,4 μm |
| Schnittstelle | Ethernet vom Kameramodul oder über Glasfaser mit integriertem Medienkonverter |
| Bildgebung und optische Daten | |
|---|---|
| Automatische Bildeinstellung | Linear, PE |
| Bildmodi | IR-Bild, Modus mit hoher Empfindlichkeit (HSM) |
| Blendenzahl | f/1.59 |
| Detektortyp | Hohe Betriebstemperatur (HOT) MWIR T2SLS |
| Fokus | Motorgetrieben |
| IR-Auflösung | 640 × 512 |
| Mindestfokusabstand | 6° Gläser: 2 m 14,5° Gläser: 0,5 m 24° Gläser: 0,3 m |
| Nicht-radiometrisches IR-Videostreaming | H.264 oder MJPEG über RTSP-Streaming |
| Optischer Zoom | 30X optisch, 8X digital |
| Sichtfeld (FOV) | 6° Gläser: 6° × 4,8° 14,5° Gläser: 14,4° × 11,5° 24° Gläser: 23.6° × 19° |
| Sichtfeld (FOV) – Brennweite | 6° Gläser: 92 mm 14,5° Gläser: 38 mm 24° Gläser: 23 mm |
| Spektralbereich | 3,2 bis 3,4 μm |
| Thermische Empfindlichkeit / NETD | <15 mK bei 25 °°C |
| Vollbildrate | 30 Hz |
| Zoom | Digitaler Zoom, 2X, 4X, 8X |
| Messung und Analyse | |
|---|---|
| Temperaturbereich | -10 °C bis 120 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Ethernet | Direkter Anschluss über RJ45 CAT6A-Kabel |
| Schnittstelle | Ethernet vom Kameramodul oder über Glasfaser mit integriertem Medienkonverter |
| Allgemeine Angaben | |
|---|---|
| Gewicht | 6 kg bis 10 kg je nach Ausführung |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | Standard -20 °C bis 60 °C (-40 °C auf Anfrage) |
| Eignung für Gefahrenbereiche | Class I, Zone 1, Ex db op pr IIC T4 Gb Class II, Zone 21, Ex op pr tb IIIC T135C Class I, Zone 1, AEx db op pr IIC T4 Gb Zone 21 AEx op pr tb IIIC T135C Db |
| Gehäuse | IP66 nach IEC60529, NEMA 4X |
| Zertifizierungen | RoHS: 2011/65/EU WEEE: 2012/19/EU RED: 2014/53/EU EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emission), EN 55035 (immunity), EN 61000-4-8 Level 5 (magnetic field), EN 61000-6-2, Immunity Industrial Environment, FCC 47 CFR part 15 B, class B (emission), ICES-003 |
Ressourcen und Support
Datasheet
FLIR Gx620pt Datenblatt
Brochure
FLIR OGI-Broschüre (Optische Gasbildgebung)
Datasheet
FLIR Gx620pt Datasheet
Brochure
FLIR OGI Brochure (Optical Gas Imaging)
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
