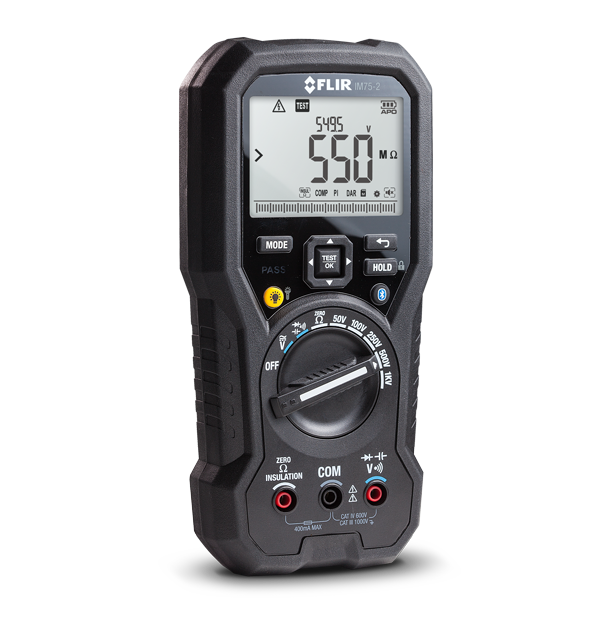

Der Flir IM75-2 ist sowohl ein fortschrittliches digitales Multifunktionsmultimeter als auch ein erstklassiger Handheld-Isolationstester mit Funktionen für Installation, Fehlerbehebung und Wartung für Profis. Der Flir IM75-2 verfügt über mehrere spezielle Isolationsmodi wie Polarisationsindex, dielektrische Absorption und Erdschlusswiderstand. Isolationsprüfungen können sofort, kontinuierlich und über einen bestimmten Zeitraum durchgeführt werden. So ist eine eingehende Bewertung möglich. Die mehrfarbige LED-Anzeige macht im Vergleichsmodus die Bestimmung von „bestanden / nicht bestanden“ einfach und sichtbar. Mit der METERLiNK-App können Sie Messwerte, Bilder und Videos schnell und effizient für Analysen und Trends erfassen und weitergeben.
• Erweitertes multifunktionales Digitalmultimeter und erstklassiger handgehaltener Isolationstester für Installations-, Fehlerbehebungs- und Wartungsfachleute
• Isolationsspannungstests bis zu 1 kV, Messung des Isolationswiderstands von 4 MΩ bis 20 GΩ
• Fortschrittliche Frequenzumrichter-Filterung (Variable Frequency Drive, FVD) und duales Display zeigt Spannung und Frequenz gleichzeitig
• Digitale Echt-Effektivwert-Multimeter-Messungen bieten zuverlässige Leistung und einen Bereich von 1000 V
• Isolationsspannungstests bis zu 1 kV, Messung des Isolationswiderstands von 4 MΩ bis 20 GΩ
• Fortschrittliche Frequenzumrichter-Filterung (Variable Frequency Drive, FVD) und duales Display zeigt Spannung und Frequenz gleichzeitig
• Digitale Echt-Effektivwert-Multimeter-Messungen bieten zuverlässige Leistung und einen Bereich von 1000 V
• Konstruiert, um die Fehlerbehebung bei elektrischen Problemen zu erleichtern
• Leistungsstarke LED-Arbeitslampen machen eine Taschenlampe bei schwacher Beleuchtung überflüssig
• Robuste, doppelt geformte Konstruktion mit IP54-Schutzart und 3 m Falltest
• Große, leicht ablesbare Ziffern und hintergrundbeleuchtete Anzeige
• Mehrfarbige LED-Anzeige mit Vergleichsmodus macht die Pass/Fail-Bestimmungen einfach und sichtbar
• Leistungsstarke LED-Arbeitslampen machen eine Taschenlampe bei schwacher Beleuchtung überflüssig
• Robuste, doppelt geformte Konstruktion mit IP54-Schutzart und 3 m Falltest
• Große, leicht ablesbare Ziffern und hintergrundbeleuchtete Anzeige
• Mehrfarbige LED-Anzeige mit Vergleichsmodus macht die Pass/Fail-Bestimmungen einfach und sichtbar
• Drahtlose Kommunikation mit den Flir METERLiNK® App
• Capture-Messwerten, Erstellung von Berichten und einfache Weitergabe an Ihr Team Führen
• Sie im Laufe der Zeit Messvergleiche durch
• Legen Sie benutzerdefinierte Alarmschwellen fest, um zusätzliche Sicherheit der Betriebsbereiche bei der Durchführung von Testverfahren zu bieten
• Capture-Messwerten, Erstellung von Berichten und einfache Weitergabe an Ihr Team Führen
• Sie im Laufe der Zeit Messvergleiche durch
• Legen Sie benutzerdefinierte Alarmschwellen fest, um zusätzliche Sicherheit der Betriebsbereiche bei der Durchführung von Testverfahren zu bieten
Technische Daten
| Markierter | |
|---|---|
| Isolationswiderstand | 4,000 MΩ ± (1,5 % + 5 Stellen) 40,00 MΩ ± (1,5 % + 5 Stellen) 400,0 MΩ ± (3,0 % + 5 Stellen) 4000 MΩ ± (3,0 % + 5 Stellen) 4,1 G bis 20,0 GΩ ± (10,0 % + 3 Stellen) |
| Isolationsprüfspannungen | 50 V für max. 50,0 MΩ 100 V für max 100,0 MΩ 250 V für max. 250,0 MΩ 500 V für max. 500,0 MΩ 1000 V für max. 20 GΩ |
| Schutzart | CAT IV-600 V, CAT III-1.000 V |
| Messung und Analyse | |
|---|---|
| Durchgang | 400,0 Ω ± (0,5 % + 2 Stellen) |
| Erdungswiderstand | 40,00 Ω ± (1,5 % + 5 Stellen) 400,0 Ω ± (1,5 % + 3 Stellen) 4000 Ω ± (1,5 % + 3 Stellen) 40,00 kΩ ± (1,5 % + 3 Stellen) |
| Frequenz [ACV] | 400,0 Hz ± 5 Stellen 4,000 kHz ± 5 Stellen 40,00 kHz ± 5 Stellen |
| Gleichspannung | 1000,0 V ± (0,1 % + 5 Stellen) |
| Isolationsprüfspannungen | 50 V für max. 50,0 MΩ 100 V für max 100,0 MΩ 250 V für max. 250,0 MΩ 500 V für max. 500,0 MΩ 1000 V für max. 20 GΩ |
| Isolationswiderstand | 4,000 MΩ ± (1,5 % + 5 Stellen) 40,00 MΩ ± (1,5 % + 5 Stellen) 400,0 MΩ ± (3,0 % + 5 Stellen) 4000 MΩ ± (3,0 % + 5 Stellen) 4,1 G bis 20,0 GΩ ± (10,0 % + 3 Stellen) |
| Kapazität | 1000 µF ± (1,2 % + 2 Stellen) 10,00 mF ± (1,2 % + 20 Stellen) |
| Schutzart | CAT IV-600 V, CAT III-1.000 V |
| VFD-Modus Wechselspannung | 1000,0 V: 50 Hz bis 60 Hz ± (1,5 % + 5 Stellen), 61 Hz bis 400 Hz, ± (5,0 % + 5 Stellen) |
| Wechselspannung | 1000,0 V: 50 Hz bis 60 Hz ± (1,5 % + 5 Stellen), 61 Hz bis 500 Hz ± (2,0 % + 5 Stellen) |
| Kommunikation und Datenspeicher | |
|---|---|
| Max. Bluetooth-Reichweite | 10 m |
| Speicher | 99 Lagerorte |
| Stromversorgung | |
|---|---|
| Akkutyp | 6 × 1,5 V AAA Alkalibatterien |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperatur | 0 °C bis 50 °C |
| Garantie | https://www.flir.com/testwarranty |
| IP-Schutzart | Staub- und spritzwassergeschützt gemäß IP54 |
| Sturzfestigkeitstest | 3 m |
| Zertifizierungen | FCC Klasse B, CE, UL, UKCA, RCM |
