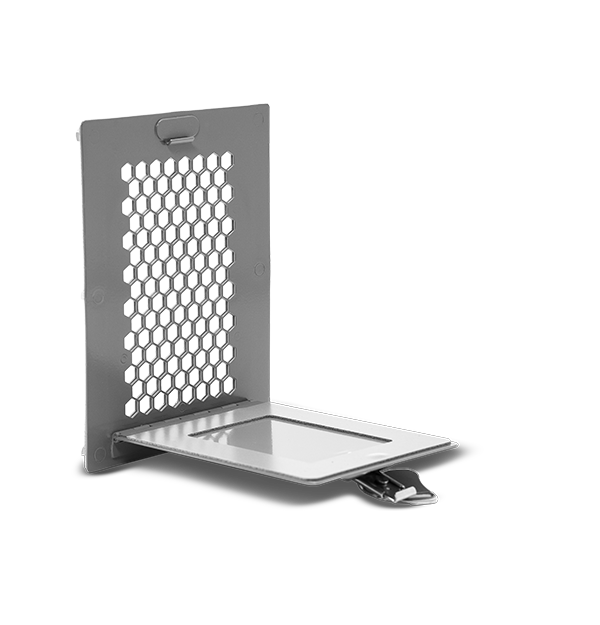

FLIR IRW-xPC/xPS
Großformatige Infrarot-Inspektionsfenster
Die Fenstermodelle IRW-xPC und IRW-xPS ergänzen die bestehende IR-Fensterproduktreihe von FLIR. Sie erlauben effizientere Inspektionen, ermöglichen den Zugang zu schwer erreichbaren Komponenten und sparen Kosten durch die Vermeidung ungeplanter Ausfallzeiten. Die rechteckigen Polymerfenster sind stoßfest und bieten einen großen Sichtbereich zur nichtinvasiven Überwachung der Komponenten spannungsführender Elektroanlagen. Die FLIR IR-Fenstermodelle xPC und xPS erweisen sich auch in rauen Umgebungen als besonders haltbar und stabil. Deshalb eignen sie sich für die meisten Industrieanwendungen sowie für den Einsatz auf Schiffen.
Inspektionen sicherer und effizienter durchführen, Ausfallzeiten vermeiden
Spannungsführende Elektroanlagen schnell inspizieren, ohne Schaltschranktüren zu öffnen oder Kompromisse bei der Sicherheit zu machen
Komplett stoßfeste Optik mit geringem Verschleißrisiko, auch in Industrieumgebungen besonders lange haltbar
Einzigartiges Sichtfeld durch das große rechteckige Fenster. Kontrolle von Komponenten, die bei den meisten Routine-Inspektionen ausgelassen werden
Technische Daten
| Highlighted | |
|---|---|
| Gehäusematerial | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: Aluminium || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: Edelstahl, pulverbeschichtet |
| Maximale Betriebstemperatur | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: -40° bis 200 °C (-40° bis 392 °F) || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: -40 °°C bis 273 °°C (-40° °F bis 523 °°F) |
| NEMA-Schutzart | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: IP65 / NEMA 4x || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: IP67/NEMA 6 |
| Optikmaterial | UL 746-konformes, visuelles, UV- und IR-durchlässiges Polymer; -40° bis 325 °C (-40 °bis 617 °F) |
| Garantie | Beschränkt, lebenslang |
| Bildgebung und optische Daten | |
|---|---|
| Mittelwellen-IR, Langwellen-IR | Ja |
| Optikmaterial | UL 746-konformes, visuelles, UV- und IR-durchlässiges Polymer; -40° bis 325 °C (-40 °bis 617 °F) |
| Optisches, verstärktes Gittermaterial | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: Aluminium-Bewehrungsgrill (IP22 / IP2x Standard) || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: Rostfreier Verstärkungsgrill (IP22 / IP2x Standard) |
| Sichtprüfung | Ja |
| Ultraviolett [UV] | Ja |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Automatisch geerdet | Ja |
| Außenanwendungen | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: N/A || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: Ja |
| Behördenzulassungen | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: Zertifiziert von UL (USA) und cUL (Kanada) gemäß den folgenden Standards: 50V, 50E, 756C: Stoßfestigkeit und Entflammbarkeit, 1558: Stoßfestigkeit und Lastwiderstand, 508A ANSI 508A CSA C22.2 Nr. 14-13 IP65 / NEMA 4x Lloyds of London Type Approval American Bureau of Shipping (ABS) DNV (Det Norske Veritas) P261.1E See-, Schiffs- und Offshore-Anwendungen IEEE C37 20.2.a.3.6: Aufprall- und Belastungs-BSI-Qualität ISO 9001-zertifiziertes System IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: Zertifiziert von UL (USA) und cUL (Kanada) gemäß den folgenden Standards: 50V, 50E, 746C UND 746A-2012, 1558: Stoßfestigkeit und Lastwiderstand, 508A ANSI 508A CSA-Zertifizierungen: C22.2 Nr. 14-13, C22.2 Nr. 14-10, C22.2 Nr. 94-M91, C22.2 Nr. 94.1-07, C22.2 Nr. 94.2-07 IP67 / NEMA 6 Lloyds of London Type Approval American Bureau of Shipping (ABS) DNV (Det Norske Veritas) P261.1E Marine-, Schiffs- und Offshore-Anwendungen IEEE-Zertifizierungen: C37 20.7 Typ 2B, C37 20.2.a.3.6: IEC-Zertifizierungen für Aufprall und Belastung: 62271-200, 60262271-200,60298 Anhang A, 60068-2-6:2007, 60068-2-3, 60068-2-78:2012 |
| Dichtungsmaterial | UL 94 5VA TPE; -40° bis 273 °C (-40° bis 523 °F) |
| Garantie | Beschränkt, lebenslang |
| Hardware-Material | Edelstahl 316 |
| Maximale Betriebstemperatur | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: -40° bis 200 °C (-40° bis 392 °F) || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: -40 °°C bis 273 °°C (-40° °F bis 523 °°F) |
| Mittel- und Hochspannungsanwendungen | Ja |
| NEMA-Schutzart | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: IP65 / NEMA 4x || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: IP67/NEMA 6 |
| Spannungsbereich | Beliebig |
| Temperaturbereich Optik | -40° bis 325 °C (-40° bis 617 °F) |
| Allgemeine Angaben | |
|---|---|
| Gehäusematerial | IRW-PC 6 Zoll, IRW-PC 12 Zoll, IRW-PC 24 Zoll: Aluminium || IRW-PS Edelstahl 12 Zoll, IRW-PS Edelstahl 24 Zoll: Edelstahl, pulverbeschichtet |
| Gesamtbreite | IRW-PC 6 Zoll: 16 cm (6,3 Zoll) IRW-PC 12 Zoll, IRW-PS Edelstahl 12 Zoll: 30,5 cm (12 Zoll) IRW-PC 24 Zoll, IRW-PS Edelstahl 24 Zoll: 61 cm (24 Zoll) |
| Gesamtbreite der Sichtöffnung | IRW-PC 6 Zoll: 9,1 cm (3,6 Zoll) IRW-PC 12 Zoll, IRW-PS Edelstahl 12 Zoll: 23,6 cm (9,3 Zoll) IRW-PC 24 Zoll, IRW-PS Edelstahl 24 Zoll: 53 cm (20,9 Zoll) |
| Gesamthöhe | IRW-PC 6 Zoll, IRW-PC 24 Zoll, IRW-PS Edelstahl 24 Zoll: 21,8 cm (8,6 Zoll) IRW-PC 12 Zoll, IRW-PS Edelstahl 12 Zoll: 20,6 cm (8,1 Zoll) |
| Gesamthöhe der Sichtöffnung | IRW-PC 6 Zoll, IRW-PC 24 Zoll, IRW-PS Edelstahl 24 Zoll: 15 cm (5,9 Zoll) IRW-PC 24 Zoll, IRW-PS Edelstahl 12 Zoll: 12,7 cm (5 Zoll) |
| Gewicht | IRW-PC 12 Zoll: 2 lbs. IRW-PS Edelstahl 12 Zoll: 5 lbs. IRW-PC 24 Zoll: 4 lbs. IRW-PS Edelstahl 24 Zoll: 10 lbs. IRW-PC 6 Zoll: 1 lbs. |
