Nexus® Bundle
Elara™ DX-Series + Radarerkennung mit FLIR Nexus Logic
Product Variations

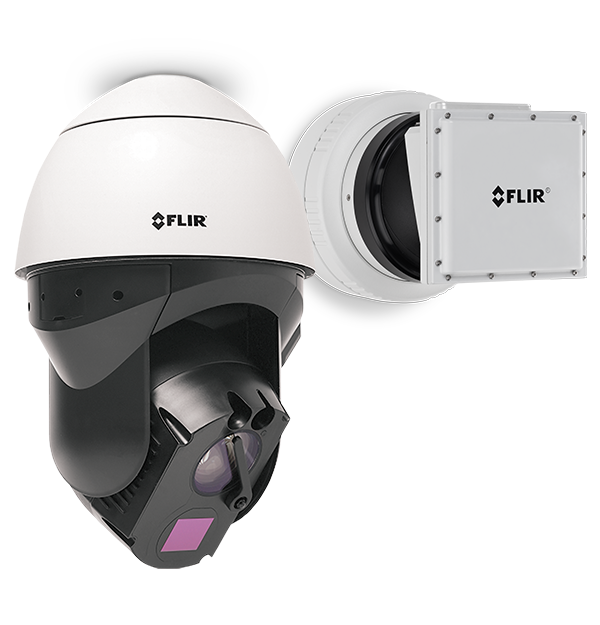

Das Nexus Bundle kombiniert eine Multispektralkamera der Elara™ DX-Serie (PTZ) mit einem Elara R-190-Bodenradar für ein vollständiges Situationsbewusstsein in anspruchsvollsten Umgebungen. Die vollständige Abdeckung von Radar, Wärmebildgebung und Sichtlichtbildgebung ermöglicht es dem Bediener, große Bereiche bei vollständiger Dunkelheit, grellem Licht und ungünstigem Wetter zu überwachen. Die außergewöhnlichen Erkennungs- und Identifizierungsfunktionen der Elara DX-Serie helfen Integratoren dabei, Lösungen für schwierige Bildgebungsprobleme bereitzustellen, während das Elara R-190 Radar eine Reichweite von bis zu 300 Metern für die Fahrzeugverfolgung und eine Reichweite von 125 Metern für die menschliche Verfolgung bietet und PTZ-Kameras zur visuellen Überprüfung führen kann, um die Sicherheitsabdeckung zu maximieren.
Vollständiges Bewusstsein bei allen Licht- und Wetterbedingungen, mit doppelter Wärme-/sichtbarer Kameraabdeckung sowie 90°-Sichtfeld-Bodenradar.
Verfolgen und lokalisieren Sie kontinuierlich bis zu 32 Ziele gleichzeitig, mit nahtloser Geräte-zu-Gerät-Kommunikation —einschließlich Alarmauslösung —über Flir Nexus.
Integriert Radar-Zielverfolgungsinformationen sowie sichtbare und thermische Daten mit Flir United VMS und anderen Videomanagementsystemen von Drittanbietern für präzise Genauigkeit und vollständige Kontrolle.
Technische Daten
| Konformität und Zertifizierungen | |
|---|---|
| Konformität und Zertifizierungen | FCC Teil 15 (Teil B, Klasse A) CE- gekennzeichnet RoHS IP66 WEEE NEMA 4X IEC 62368 ONVIF Profil S |
| Umgebungsfaktoren | |
|---|---|
| Betriebstemperatur | Radar: -40 °°C bis 70 °°C (-40 °F bis 158 °F) Kamera: -40 °C bis 60 °C |
| IP-Schutzart | IP66 (wetterfest) |
| Luftfeuchtigkeit | 0-95 % relativ |
| Stoßfestigkeit | IEC 60068-2-27 |
| Vandalismusschutz | Kamera: IK10 außer Fenster |
| Vibrationen | IEC 60068-2-64 |
| Allgemeine Angaben | |
|---|---|
| Detektortyp | Ungekühlter VOx-Mikrobolometer mit langer Lebensdauer |
| E/A | RJ45 Ethernet, 10-poliger Anschlussblock |
| Eingangsspannung | Radar: 12V DC, 24V AC und PoE+ Kamera: 24 VAC (±10%), Universal PoE Injektor |
| Fokusbereich | DX-606z: Motorisierter kontinuierlicher Zoom; Autofokus mit minimalem Fokusbereich von 7 m (breit) bis 18 m DX-608, DX-612, DX-624, DX-650: Athermal, fokusfrei |
| Gewicht | Radar: 2,4 kg (5,29 lbs) Kamera: 9,1 kg (20,06 lbs |
| HF-Übertragungsleistung | 6 dBm (0,005 W) |
| Leistungsaufnahme | Radar: 7,5 W Kamera: max. 24 VAC: 61 W, PoE max.: 43 W |
| Protokolle | AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI |
| Typ des optischen Sensors | Full HD 4K, 1/1,8-Typ CMOS |
| Zoom | Sichtbar: Optischer Zoom–31, kontinuierlicher E-Zoom bis 8x Temperatur: Kontinuierlicher E-Zoom bis 4x |
| Messung und Analyse | |
|---|---|
| Abdeckungsbereich | 12.000 m² (Menschliche Erkennung) |
| Erkennungsbereich für Personen | Radar: 125 m (410 ft) |
| Fahrzeugdetektionsbereich | 300 m |
| Frequenzbereich | 24.000–24.250 GHz ISM-Band |
| Messbereich und Auflösung | 0,6 m (1,97 Fuß) |
| Min. Zielerkennungsgeschwindigkeit | 0,2 m/s (0,65 f/s) |
| Programmierbare Voreinstellungen | 256 |
| Radarziele | Max. 32 |
| Winkelgenauigkeit | 0,6° |
| Zielinformationen | GPS-Koordinaten, Geschwindigkeit, RCS, Reichweite, Azimutwinkel/Richtung, Kurs, Kurs/Track, Ziel-ID |
| Schwenken/Neigen/Zoomen | |
|---|---|
| Neigegeschwindigkeit | -10° bis 190° 0,1° bis 60°/s |
| Schwenkgeschwindigkeit | Kontinuierlich 360° 0,1° bis 90° /s |
| Systemintegration | |
|---|---|
| Digital-E/A | Eingang: 4 Sets / 5 V 10 kΩ Pull-Up Ausgang: 2 Sätze/Relaisausgang, max. 130 mA 24 VDC/AC |
| Ethernet | 10/100/1000 Mbit/s |
| Netzwerk-APIs | FLIR SDK, FLIR CGI, ONVIF Profil S |
| Streaming-Auflösung | Wärmebild: QVGA bis VGA Sichtbar: VGA bis 4k |
| Unterstützte Protokolle | Radar: AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI Kamera: IPV4, HTTP, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP |
| Wärmebildkamera | |
|---|---|
| Arrayformat | 640 × 480 |
| Bildgleichmäßigkeitsoptimierung | Automatische Flachfeldkorrektur (FFC) – thermische und zeitliche Auslöser |
| Bildrate Wärmebild | NTSC: 30 Hz oder PAL: 25 Hz / 8,3 Hz |
| Brennweite | DX-650 8,7 mm & R-190 CE-konformes Paket: Sichtbar: 6,5 mm–202 mm Thermisch: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 36 mm DX-608 55 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 15 mm–75 mm |
| Empfindlichkeit | Tageslichtkamera: Farbe—0,25 Lux (@ (f1,6 AGC Ein, 30FPS) B/W—0,10 Lux (@ (f1,6 AGC Ein, 30FPS) Thermokamera: <50 mK bei 25 °C |
| Optische Eigenschaften | DX-650 8,7 mm und R-190 CE-konformes Paket: Sichtfeld: 50° × 38° Brennweite: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtfeld: 24° × 18° Brennweite: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtfeld: 12° × 9° Brennweite: 36 mm DX-608 55 mm & R-190 CE-konformes Paket: Sichtfeld: 8° × 6° Brennweite: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: FOV: 30° × 23° bis 6° × 3° Brennweite: 15 mm bis 75 mm |
| Pixelabstand | 12 µm |
| Sichtfeld Objektiv | HFOV: 61.8°–2.15° VFOV: 36.65°–1.2° |
| Spektralbereich | 7,5 μm bis 13,5 μm |
| Wärmebildeinstellungen | Autom. AGC, Dynamic Detail Enhancement (DDE), Helligkeit, Schärfe, Kontrast |
| Zielbereich für Wärmebild [ROI] | Standard (Default), Voreinstellungen (Presets) und benutzerdefiniert stehen zur Auswahl, um für die betreffenden Überwachungsobjekte eine optimale Bildqualität zu erzielen. |
| Visuelle Kamera | |
|---|---|
| Arrayformat | 640 × 480 |
| Brennweite | DX-650 8,7 mm & R-190 CE-konformes Paket: Sichtbar: 6,5 mm–202 mm Thermisch: 8,7 mm DX-624 18 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 18 mm DX-612 36 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 36 mm DX-608 55 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 55 mm DX-606z 15-75 mm & R-190 CE-konformes Bündel: Sichtbar: 6,5 mm–202 mm Thermisch: 15 mm–75 mm |
| Empfindlichkeit | Tageslichtkamera: Farbe—0,25 Lux (@ (f1,6 AGC Ein, 30FPS) B/W—0,10 Lux (@ (f1,6 AGC Ein, 30FPS) Thermokamera: <50 mK bei 25 °C |
| Sichtfeld Objektiv | HFOV: 61.8°–2.15° VFOV: 36.65°–1.2° |
| Spektralbereich | 7,5 μm bis 13,5 μm |
| Video und Aufzeichnung | |
|---|---|
| AGC-Zielbereich [ROI] für Video | Standard (Default), Voreinstellungen (Presets) und Benutzer (User) stehen zur Auswahl, um eine optimale Bildqualität für die betreffenden Überwachungsobjekte zu erzielen |
| Bildgleichmäßigkeitsoptimierung Video | Automatic Flat Field Correction (FFC) – Wärmeenergetische und zeitabhängige Trigger |
| Videokomprimierung | Sichtbar: Zwei unabhängige Kanäle von H.264 und M-JPEG Thermal: Ein Kanal für H.264 und M-JPEG |
