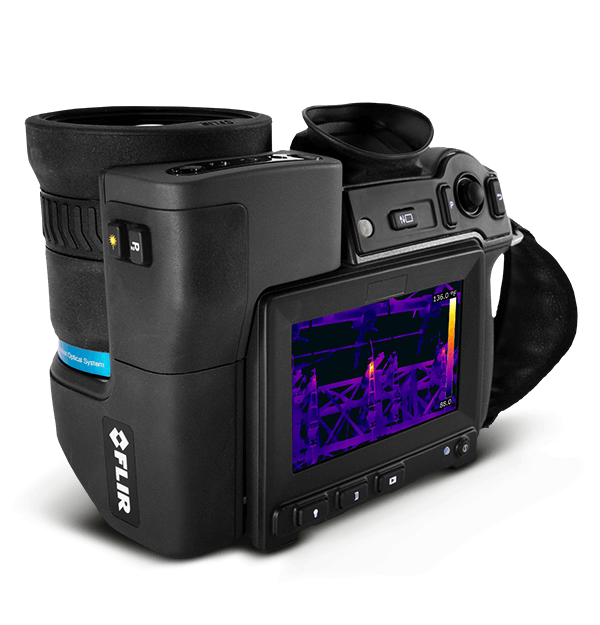

FLIR T1030sc
Leistungsstarke HD-Technik – vereint in einer tragbaren und ergonomischen Infrarotkamera
Die Infrarotkamera T1030sc ist eine tragbare, Hochgeschwindigkeits- und HD-Kamera, die im Akkubetrieb Wärmebilder mit einer Auflösung von 1.024 x 768 Pixel bei 30 Bildern pro Sekunde aufzeichnet. Sie wurde speziell für Ingenieure, Forscher und Wissenschaftler entwickelt, die die größtmögliche Auflösung und thermische Empfindlichkeit benötigen, die in einer flexiblen und akkubetriebenen Kamera im ergonomischen Taschenformat vereint sind. Mit der T1030sc können Sie radiometrische HD-Bilder mit bis zu 120 Hz verlustfrei aufnehmen und anschließend mit der FLIR ResearchIR Max oder MathWorks® MATLAB Software anzeigen, erfassen, analysieren und weitergeben.
Ein besonders empfindlicher Detektor und HD-fähige Objektive liefern eindrucksvolle Wärmebilder und ermöglichen präzise berührungslose Temperaturmessungen.
Akkubetriebene tragbare Kamera – lässt sich einfach überall mit hinnehmen, wo sie gerade gebraucht wird. WLAN-Kommunikation zum einfachen Übertragen von Bildern, zur Fernsteuerung und -anzeige und zur schnellen Berichterstellung.
Streamen Sie unkomprimierte Daten auf einen PC oder nehmen Sie volldynamische radiometrische Videos direkt mit der Kamera auf.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 1024 × 768 Pixel |
| Detektorraster | 17 µm |
| Spektralbereich | 7,5 – 14 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Blendenzahl Kamera | f/1.1 |
| Blendenzahl | 1.1 |
| Thermische Auflösung (NETD) | <20 mK @ 30°C (86°F) |
| Thermische Empfindlichkeit / NETD | < 20 mK bei +30 °C |
| Thermische Empfindlichkeit | < 0,02 °C bei +30 °C |
| Bildrate | 30 Hz, Vollbildformat, in der Kamera 120 Hz, Vollbildformat, mit HSI auf Computer 240 Hz, ½ Teilbildformat mit HSI |
| Fokus | Einpunkt oder manuell |
| Verpackungsinhalt | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Bildgebung und optische Daten | |
|---|---|
| 4,3-Zoll-Display | 800 x 480 Pixel |
| Aufzeichnung nicht radiometrisches IR-Video | H.264 auf Speicherkarte |
| Aufzeichnung visueller Videos | H.264 auf Speicherkarte |
| Automatische Ausrichtung | Automatisches Quer- oder Hochformat |
| Automatische Bildeinstellung | Standard- oder Histogramm-basiert im Bildinhalt |
| Bild-in-Bild | Größen- und positionsverstellbarer Infrarotbereich auf dem visuellen Bild |
| Bildbeschreibung | Kurzkommentar hinzufügen (wird im JPEG Exif-Tag gespeichert) |
| Bildfrequenz | 30 Hz |
| Bildmodi | Wärmebild, MSX-Wärmebild, Bild-in-Bild, Digitalkamera |
| Bildrate | 30 Hz, Vollbildformat, in der Kamera 120 Hz, Vollbildformat, mit HSI auf Computer 240 Hz, ½ Teilbildformat mit HSI |
| Blendenzahl | 1.1 |
| Blendenzahl Kamera | f/1.1 |
| Brennweite | 36 mm |
| Detektorraster | 17 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitale Bildoptimierung | Adaptive digitale Rauschminderung |
| Digitalkamera | Sichtfeld passt sich an das Infrarotobjektiv an |
| Digitalzoom | 1- bis 8-fach stufenlos |
| Display-Typ | Kapazitiver Touchscreen |
| Farbpaletten | Eisen, Regenbogen, Regenbogen HC, Weiß heiß, Schwarz heiß, Arktis, Lava |
| Fokus | Einpunkt oder manuell |
| Galerie | Miniaturbild/Vollbild auf Kamera betrachten Messungen/Paletten/Bildmodi an der Kamera bearbeiten |
| Infrarotbild | Vollfarb-Infrarotbild |
| Integrierte Digitalkamera | 5 Mpixel mit LED-Leuchte |
| IR-Auflösung | 1024 × 768 Pixel |
| Kameramaße ohne Objektiv (L × B × H) | 167,2 mm × 204,5 mm × 188,3 mm |
| Laser | Aktivierung mit spezieller Taste |
| Laserausrichtung | Position wird automatisch auf dem Infrarotbild angezeigt |
| Makroobjektive/Mikroskope | NA |
| Manuelle Bildeinstellung | Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen |
| Minimaler IR-Abstand visuelle Ausrichtung | 0,5 m |
| Minimaler IR-Fokusabstand | 0,2 m |
| MSX-Auflösung | 1024 × 768 Pixel |
| Multi-Spectral Dynamic-Imaging (MSX) | Wärmebild mit erweiterter Detailanzeige |
| Nicht radiometrisches IR-Video | H.264 auf Speicherkarte |
| Nicht-radiometrisches IR-Videostreaming | H.264-Video über WLAN H.264-Video über USB |
| Objektiverkennung | Automatisch |
| Radiometrische IR-Videoaufzeichnung | Radiometrische Echtzeitaufzeichnung (RTRR) auf Speicherkarte |
| Radiometrisches IR-Video | Radiometrische Echtzeitaufzeichnung (RTRR) auf Speicherkarte |
| Radiometrisches IR-Videostreaming | Radiometrisches Echtzeitstreaming (RTRS) über USB |
| Räumliche Auflösung (IFOV) | 0,80 mrad |
| Sichtfeld (FOV) | 45° × 34° |
| Skizze | Auf einem Wärmebild/Digitalbild zeichnen oder vorkonfigurierte Konturen darüberlegen Separate PC-Software mit umfangreicher Berichterstellungsfunktion |
| Software-Update Kamera | PC-Software FLIR Tools verwenden |
| Spektralbereich | 7,5 – 14 µm |
| Streaming visueller Videos | H.264-Video über WLAN H.264-Video über USB |
| Sucher | Integrierte 800 × 480 Pixel |
| Thermische Auflösung (NETD) | <20 mK @ 30°C (86°F) |
| Thermische Empfindlichkeit / NETD | < 20 mK bei +30 °C |
| UltraMax | Ja |
| UltraMax unterstützt | Ja |
| Verfügbare Objektive | 45° |
| Videolicht | Integrierte LED-Leuchte |
| Visuelles Bild | Visuelles Vollfarbbild |
| Zeitkonstante | < 10 ms |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, Linear, Histogramm |
| Benutzerdefinierte Einstellungen | Der Benutzer kann Messungen aus jeder beliebigen Anzahl an Spots/Feldern/Kreisen/Profilen/Dreiecken auswählen und kombinieren |
| Bereich | 5 + 5 Bereiche (Felder und Kreise) mit max./min./Durchschnitt |
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen und der Referenztemperatur |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Farbalarm (Isotherm) | Über/unter/Intervall |
| Genauigkeit | ±1°C (±1.8°F) or ±1% at 25°C for temperatures between 5°C to 150°C ±2°C (±3.6°F) or ±2% of reading at 25°C for temperatures up to 1200°C |
| Genauigkeit Objekttemperaturbereich | ±1 °C oder ±1 % bei 25 °C für Temperaturen zwischen 5 °C und 150 °C ±2 °C oder ±2 % des Messwerts bei 25 °C für Temperaturen von bis zu 1.200 °C |
| Konfigurationsanweisungen | Benutzerdefinierte Einstellungen festlegen, Optionen speichern, Programmierbare Taste, Optionen zurücksetzen, Kamera einrichten, WLAN, GPS und Kompass, Bluetooth, Sprache, Zeit und Einheiten, Kamerainformationen |
| Korrektur des atmosphärischen Transmissionsgrads | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur externer Optik/Fenster | Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur |
| Messfunktionsalarm | Akustische/visuelle Alarme (über/unter) bei jeder ausgewählten Messfunktion |
| Messpunkt | 10,0 |
| Messwertkorrektur | Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe IR-Fensterkompensation |
| Messwertkorrekturen | Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe Infrarot-Fensterkompensation |
| Objekttemperaturbereich | –40 °C bis +150 °C, 0 bis +650 °C, +300 °C bis +2.000 °C |
| Profil | 1 Leitungsprofil mit max./min. Temperatur |
| Referenztemperatur | Manuelle Einstellung mittels Differenztemperatur |
| Thermische Empfindlichkeit | < 0,02 °C bei +30 °C |
| Voreinstellungen für Messungen (Presets) | Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2 |
| Äquivalenttemperaturkorrektur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Kommunikation und Datenspeicher | |
|---|---|
| Antenne | Intern |
| Audio | Mikrofon-Headset über Bluetooth für Sprachkommentare an Bildern |
| Bilddateiformat | Standard-JPEG, einschließlich Digitalfoto- und Messdaten, auf Speicherkarte |
| Bildspeicher | Standard-JPEG, einschließlich Digitalbild- und Messdaten, auf Speicherkarte |
| Bildspeichermodus | Gleichzeitiges Speichern von Wärmebild- und Digitalbildern in derselben JPEG-Datei Option zum Speichern eines Digitalfotos als separate JPEG-Datei |
| Bluetooth | Frequenzbereich: 2.402–2.480 MHz, unterstützt 2.1 und 4.0 |
| Dateiformate | Standard-JPEG einschließlich Messdaten CSQ einschließlich Messdaten |
| Dateiformate – Video | Standard-JPEG, automatisch verknüpft mit dem entsprechenden Wärmebild |
| METERLiNK | Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK |
| METERLiNK – Bluetooth | Kommunikation mit Headset und externen Sensoren |
| Schnittstelle | USB Micro-B, Bluetooth, WLAN, HDMI |
| SD-Speicherkarte | Ein Kartenslot für auswechselbare SD-Speicherkarten |
| Speichermedien | Auswechselbare SD- oder SDHC-Karte. Klasse 10 oder höher empfohlen |
| USB | micro-USB Typ B: Datenübertragung zum und vom PC, unkomprimiertes Farbvideo |
| USB – Norm | USB 2.0 High Speed USB Micro-B-Anschluss |
| Video-Steckverbindertyp | HDMI Typ C |
| Videoausgang | HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600 |
| WLAN | Standard: 802.11 b/g/n Frequenzbereich: 2.412–2.462 MHz Max. Ausgangsleistung: 15 dBm |
| Zeitraffer | 15 Sekunden bis 24 Stunden |
| Allgemeine Angaben | |
|---|---|
| Gehäusematerial | Magnesium |
| Gewicht | 1,9 kg |
| Kompass | Kameraausrichtung wird jedem Bild automatisch hinzugefügt |
| Laserpointer | micro-USB Typ AB, Bluetooth, WLAN, HDMI |
| Lieferumfang | Infrarotkamera mit Objektiv, Akku (2 Stück), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, Große Augenmuschel, Objektivdeckel, Bluetooth-Headset, SD-Speicherkarte, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Mini-B), HSI-Box, Kalibrierungszertifikat, FLIR Tools Download-Karte, Benutzerdokumentation auf CD-ROM, Gedruckte Benutzerdokumentation |
| Verpackung | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Verpackungsinhalt | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Benutzeroberfläche | |
|---|---|
| Display | Integrierter Touchscreen, 4,3 Zoll breite Screen-LED, 800 x 480 Pixel |
| Sprache | 60 Sek. (über Bluetooth), wird zusammen mit dem Bild gespeichert |
| Sprachen | Arabisch, Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Chinesisch (vereinfacht), Schwedisch, Chinesisch (traditionell), Türkisch |
| Text | Tabelle hinzufügen, zwischen vorkonfigurierten Vorlagen auswählen |
| Touchscreen | Ja |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | > 2,5 Stunden bei 25 °C und typischer Nutzung |
| Akkutyp | Li-Ion-Akku |
| Betrieb mit externer Stromversorgung | Netzteil 90–260 V AC, 50/60 Hz oder 12 V von einem KFZ (Kabel mit Standardstecker, optional) |
| Energiemanagement | Automatische Ausschaltfunktion, vom Benutzer zwischen 5 Minuten, 20 Minuten und keiner automatischen Ausschaltung konfigurierbar |
| Ladedauer | 2,5 h bis 90 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Ladesystem | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben |
| Ladetemperatur | 0 °C bis +45 °C, außer für den koreanischen Markt: +10 °C bis +45 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -40 °C bis +2000 °C |
| EMV | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 EN 61000-6-2 (Störfestigkeit) EN 61000-6-3 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) ICES-003 |
| Ergonomie | Mit dem hochauflösenden Sucher und dem um 120 Grad drehbaren optischen Block können Sie Ihren Zielbereich mit der Kamera aus den unterschiedlichsten Winkeln bequem anvisieren. |
| Funkwellenspektrum | ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2 |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | -40 °C bis +70 °C |
| Laserklassifizierung | Klasse 2 |
| Lasertyp | Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot) |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C/2 Zyklen |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC 1/4 Zoll -20 |
| Stoßfestigkeit | 25 g (IEC 60068-2-29) |
| Vibrationen | 2 g (IEC 60068-2-6) |
