Abgekündigt

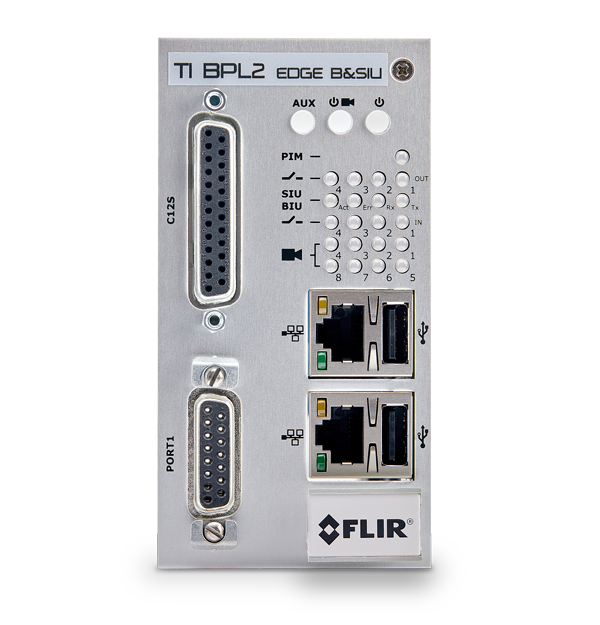

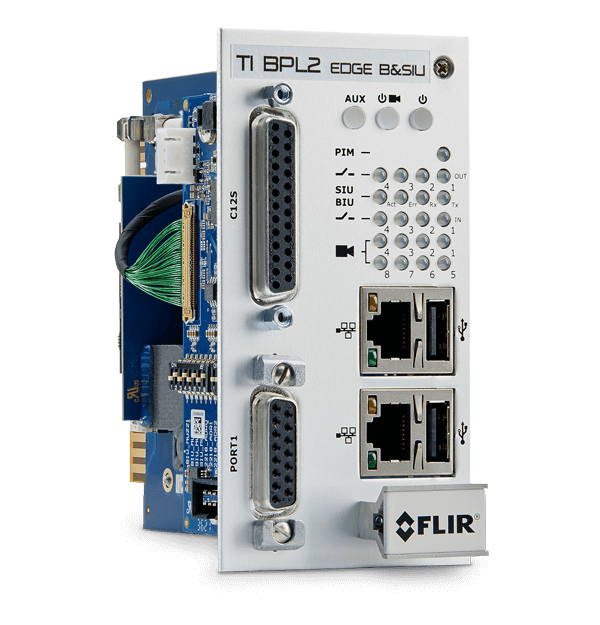

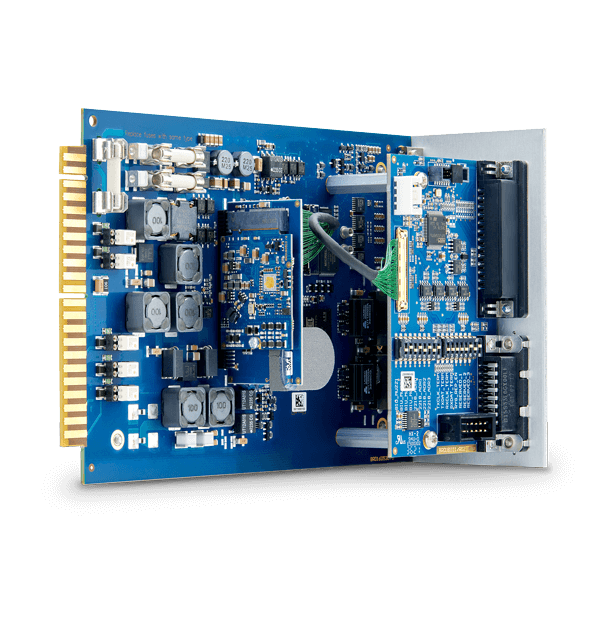

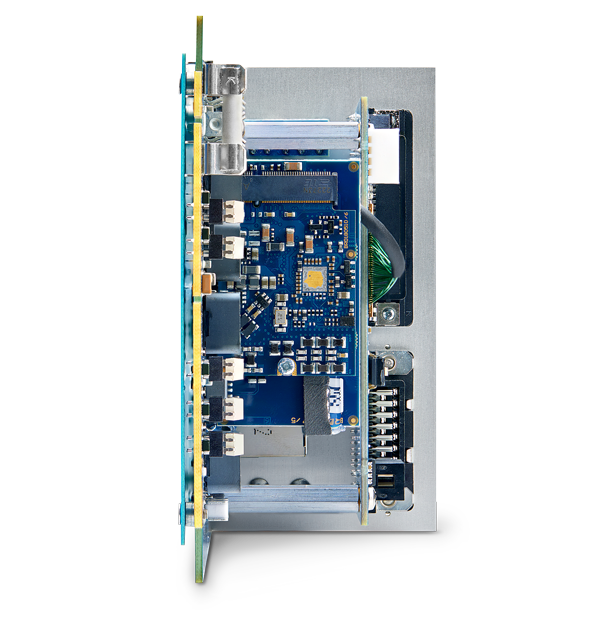

TI BPL2 EDGE B und SIU-SCHNITTSTELLE

Breitband der 2. Generation über die Powerline-Edge-Schnittstelle

• Verbindet die Zonenausgänge von BPL2-Sensoren und/oder Power Line (PL)-Sensoren mit einem Controller und versorgt die BPL2-Sensoren und/oder PL-Sensoren mit Strom und Kommunikation.
• Verbindet den PC mit den BPL2-Sensoren und/oder PL-Sensoren zur Systemkonfiguration und -anzeige
• Maximale Anzahl von Kameras: Vier BPL2- oder PL-Sensoren
• Kompatible(r) BPL2-Sensor(en): ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Kompatible(r) PL-Sensor(en): TrafiOne
• Maximal bis zu vier BPL2/PL-Sensoren empfohlen

Technische Daten

Kommunikation
Anschluss Kabel BPL2-Sensor – Schnittstelle:
3 × Drähte über Klemmen (Rückseite):
2 × Drähte für Gleichstrom und Kommunikation: Breitband über Stromleitung (BPL) und 1 × Draht für Funktionserde

Schnittstellenmontage:
EDGE-Rack montierbar
Ausgang Detektionsausgänge:
64 × Ausgangszustände über Port-1-Anschluss (vorne, SDLC) an TS-2/ATC-Steuerung

Fehlerausgänge:
1 × optisch isolierte Schalterkomponente über EDGE-Anschluss (rückwärtig, Pins J/K) – Imax = 50 mA, Umax = 48 V DC
Offen bei Ereignis (Hardwareausgang)
8 × BPL2 Sensorstatus-LEDs (vorne, zweifarbig grün/rot)
Fehlerausgang und gemeinsamer Fehlerausgang

Funktion des Fehlerausgangs:
Fehlerausgang aktiv = Fehler in TI BPL2 EDGE B&SIU oder Ausfall der Stromversorgung oder
Fehlerausgang aktiv = Fehler in 4 E/A USB mit zugewiesenem(n) Ausgang(Ausgängen) (z. B. keine Kommunikation) oder
Fehlerausgang aktiv = Fehler im entsprechenden BPL2-Sensor (z. B. keine Kommunikation)
Eingang C12S-Anschluss an der Vorderseite für SIU zu ATC-Controller verfügbar
4 × optisch gekoppelte potenzialfreie Kontakte über EDGE-Anschluss (Rückseite, Pins F/H, W/X, S/T, Y/Z)
Imax = 50 mA, Umax = 48 V DC
Schließen bei Ereignis oder Öffnen bei Ereignis (Einstellung in der Software)
4 × Ausgangs-LEDs (Vorderseite, grün)
Detektionsausgang 1 bis 4 und gemeinsamer Detektionsausgang 1 bis 4
4 × Eingangskontakte über EDGE-Anschluss (Rückseite, Stifte 1, 2, 3, 10)
4 × Eingangs-LEDs (Vorderseite, grün)
Hinweis: Es können maximal 20 zusätzliche Detektionsausgänge über maximal fünf 4 E/A USB-Einheiten hinzugefügt werden
Ethernet 2 ×RJ45-Ethernet-Anschlüsse (jeweils 10/100 MBit/s selbstschaltend)
Elektrik
Stromversorgung Netzeingang:
12 V DC bis 60 V DC, über EDGE-Anschluss (Rückseite, Pins A/B, polaritätssensitiv), Power-Taste und LED (Vorderseite, zweifarbig grün/rot) Separate 24 V DC bis 48 V DC über EDGE-Anschluss (Rückseite, Pins D/E) für BPL2-Sensoren Hinweis: 48 V DC an den Pins D/E empfohlen, wenn mehrere BPL2-Sensoren und/oder lange Kabelstrecken vorhanden sind
Leistungsausgang:
Idem-Spannungsversorgung EIN, über EDGE-Steckverbinder (Rückseite, Stifte PVR, verpolungssicher)
Hinweis: BPL2-Kommunikation mit BPL2-Sensoren auf Schnittstellenebene hinzugefügt)

Stromverbrauch:
Nur Schnittstelle: typisch ≤5 W (6 W Spitzenwert beim Starten)
Maximum, Schnittstelle mit Peripherie: <100 W @ 24 V DC

Stromverbrauch:
Nur Schnittstelle: typisch ≤210 mA @ 24 V DC
Maximum, Schnittstelle mit Peripherie: <4 A @ 24 V DC
Umgebungsfaktoren
Betriebstemperaturbereich NEMA II-Spezifikation: -34 °C bis 74 °C (-29,2 °F bis 165,2 °F)
Stöße und Vibrationen FCC: FCC Part 15 Class B
Erschütterung und Vibration NEMA II-Spezifikationen
Mechanik
Abmessungen H × B × T: 115 mm × 59 mm × 191 mm (4,53 Zoll × 2,32 Zoll × 7,52 Zoll) Standard US EDGE Rack Höhe & Tiefe; Breite = Doppelschlitz
Gewicht 450 g
