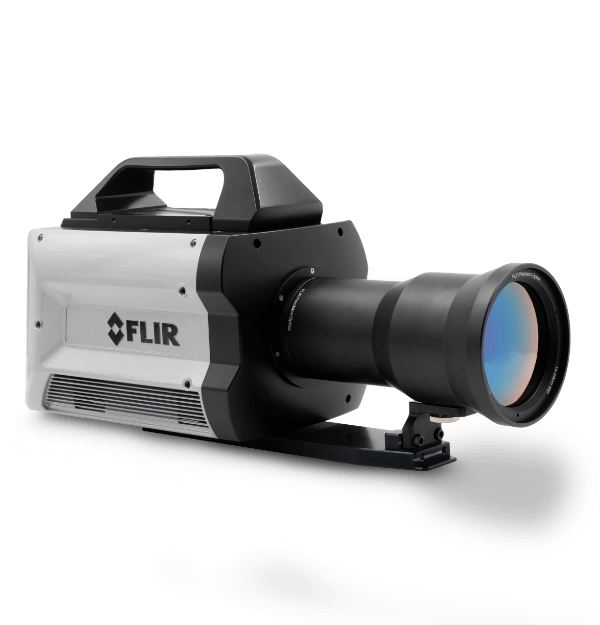

FLIR X6980-HS SLS™
LWIR-Hochgeschwindigkeitskameras für wissenschaftliche Zwecke
Product Variations
Die FLIR X6980-HS SLS ist eine außergewöhnlich schnelle Langwellen-IR-Kamera, die für Wissenschaftler und Ingenieure entwickelt wurde, die für genaue thermische Analysen und individuelle radiometrische Messungen Hochgeschwindigkeitsbilder aufnehmen müssen. Diese Wärmebildkamera kombiniert die Auflösung des SLS-Detektors von 640 × 512 Pixeln mit der höchsten Bildfrequenz, und ermöglicht so kürzere Momentaufnahmen und breitere Temperaturbereiche, wie sie für die Aufnahme scharfer Bilder von sehr schnellen Ereignissen in Stop-Motion erforderlich sind. Mit einem motorgetriebenen Filterrad mit vier Positionen und Unterstützung für motorgetriebene Fokusobjektive von FLIR ermöglicht die X6980-HS SLS bessere Aufnahmen, spart Zeit und verringert die Frustration in dynamischen Aufnahmeumgebungen.
Erleben Sie unübertroffene Bildklarheit und Geschwindigkeit mit 10 GigE, CXP 2.1-Hochgeschwindigkeitsschnittstellen oder Camera Link Full.
Erfassen Sie mehr als 1,5 Stunden detaillierte thermische Ereignisse direkt auf einer 4-TB-SSD-Festplatte ohne Bildverluste.
Proprietäres Triggering-, Synchronisations- und genaues IRIG-Zeitstempelsystem sorgt für präzise und pünktliche Aufnahmen.
Technische Daten
| Highlighted | |
|---|---|
| Auflösung | 640 512× |
| Detektorraster | 25 µm |
| Spektralbereich | 7,5 µm (unterer), 11,5–12,5 µm (oberer) |
| Detektortyp | Strained Layer Superlattice (SLS) |
| Blendenzahl Kamera | FLIR X6981-HS SLS (7,5–12 μm), f/2,5: f/2,5 FLIR X6983-HS SLS (7,5–12 μm), f/4,1: f/4,1 |
| Dynamikbereich | 14 Bit |
| Thermische Auflösung (NETD) | 40 mK typisch |
| Thermische Empfindlichkeit / NETD | 40 mK typisch |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 1004 Hz |
| Integrationszeit | Programmierbar: 270 ns bis ca. Vollbild |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | -20 °C bis 300 °C (-4 °F bis 572 °F) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | ND1: 250 °C–1500 °C (482 °F–2732 °F)ND2: 500 °C–3000 °C (932 °F–5432 °F) |
| Filtern | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Fokus | Motorisiert (kompatibel mit Handmotor) |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigemodi | Asynchrone Integration beim Auslesen; Asynchrone Integration vor dem Auslesen |
| Anzeigetyp | Schnappschuss (Einzelbild) |
| Auflösung | 640 512× |
| Betriebsfähigkeit | ≥98 % (≥99 % typisch) |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 1004 Hz |
| Bildzeitstempel | Interner Präzisionszeitstempel. IRIG-B-AM-Decoder, TSPI-genau, Freilauf bei Verlust des Synchronisierungssignals |
| Blendenzahl Kamera | FLIR X6981-HS SLS (7,5–12 μm), f/2,5: f/2,5 FLIR X6983-HS SLS (7,5–12 μm), f/4,1: f/4,1 |
| Detektorraster | 25 µm |
| Detektortyp | Strained Layer Superlattice (SLS) |
| Digitalzoom | 1x, Auto (beste Passform) |
| Direkt zur SSD-Aufnahme | Ja, auswechselbare 4 TB NVMe SSD im Lieferumfang enthalten, ca. 1,5 Stunden Aufnahmezeit ohne Bildverlust |
| Dynamikbereich | 14 Bit |
| Eingebaute Aufnahme in RAM, SSD-Aufnahmen | Übertragung von SSD über 10 GigE, CXP oder CL auf Research Studio |
| Filtern | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Fokus | Motorisiert (kompatibel mit Handmotor) |
| Integrationszeit | Programmierbar: 270 ns bis ca. Vollbild |
| Kamerainterner Bildspeicher | RAM (flüchtiger Speicher): 64 GB, bis zu 23.000 Frame Vollbild- NVMe U.2 SSD (vom Benutzer entfernbar/nichtflüchtig): 4 TB U.2 SSD enthalten, bis zu 1,4 M Vollbild-Bilder |
| Makroobjektive/Mikroskope | 1x |
| Objektivanschluss | FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben) |
| Overlay | Anpassbar mit Fähigkeit zum Ausschalten |
| Palette | 8 Bit, einstellbar |
| Pixeltakt | 355,2 MHz |
| Radiometrisches Datenstreaming | Simul. 10-Gigabit-Ethernet (GigE Vision), Camera Link, CoaXPress® (CXP 2.1) Single Link bei 10 Gbit/s oder Dual Link bei 5 Gbit/s |
| Sensorkühlung | FLIR X6981-HS SLS (7,5–12 μm), 1:2,5: Drehtisch FLIR X6983-HS SLS (7,5–12 μm), f/4,1: Linearer Sterlingkühler |
| Spektralbereich | 7,5 µm (unterer), 11,5–12,5 µm (oberer) |
| Standardvideo | HDMI, SDI |
| Teilbildmodi | Flexibles Teilbildformat bis zu 32 x 4 (schrittweise 32 Spalten, 4 Zeilen) |
| Thermische Auflösung (NETD) | 40 mK typisch |
| Thermische Empfindlichkeit / NETD | 40 mK typisch |
| Verfügbare Objektive | Manuell (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm motorgetrieben (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Videomodi | HD-SDI: 720p bei 50/59,9 Hz, 1080p bei 25/29,9 Hz, 1080p bei 60 Hz SD-SDI: 480i bei 60 Hz, 576i bei 50 Hz |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, linear, Plateauausgleich, DDE |
| Driftkompensation [werkseitig kalibriert] | Ja |
| Genauigkeit | ≤100 °C: ±2 °C (±1 °C typisch), >100 °C: ±2 % des Messwerts (±1 % typisch) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | ND1: 250 °C–1500 °C (482 °F–2732 °F)ND2: 500 °C–3000 °C (932 °F–5432 °F) |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | -20 °C bis 300 °C (-4 °F bis 572 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Synchronisierungsmodi | Sync In, Sync Out, Tri-Level Sync, Video Sync |
| Allgemeine Angaben | |
|---|---|
| Gewicht [ohne Objektiv] | 6,35 kg (14 Pfund) |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 V Gleichstrom (<50 W im Dauerbetrieb) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × 1/4 Zoll -20 / 1 × 3/8 Zoll -16 / 4 × #10 -24 / Seite: 3x 1/4 Zoll -20 (jede Seite) |
| Betriebstemperaturbereich | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
