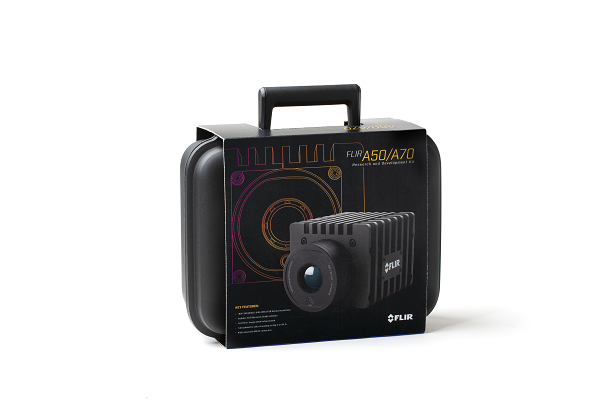

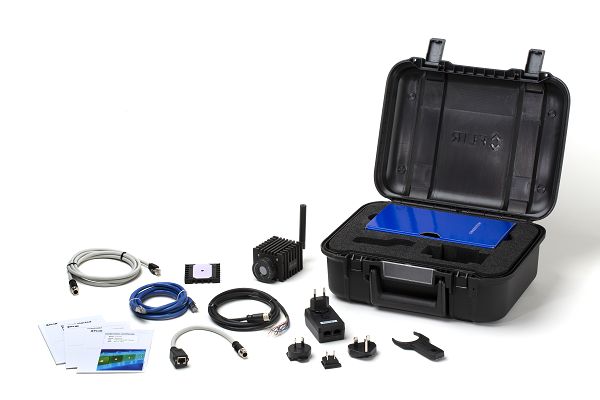

FLIR A50/A70 研究開発キットは、概念実証用の電子機器のテストおよび研究開発における熱画像分析のための手頃な価格で、すぐに使用できるソリューションです。何千もの温度測定ポイントを提供することで、ユーザーは熱量に関する推測を排除し、製品開発時間を短縮し、製品の効率と信頼性を高めることができます。これらのキットは、システムの熱プロファイルを完全に理解する必要のあるエンジニアや技術者、あるいは重要な決定をサポートするために実証可能な熱データを必要とするエンジニアや技術者にとって最適な選択です。ユーザーは、付属のFLIR Research Studioソフトウェアを使用して熱データをすばやく表示、記録、分析、共有したり、業界標準の接続を利用して、必要に応じてカスタムソフトウェアアプリケーションに統合したりできます。
概念実証用の電子機器のテストおよび研究開発において熱画像分析をするための手頃な価格で、すぐに使用できるソリューションです。
最大640 × 480（307,200ピクセル）の解像度、±2℃の温度精度、MSX®を備えた内蔵可視カメラにより、熱特性をすばやく明らかにし、推測する時間を無くし、製品開発時間を短縮します。
限られた立ち上げ時間、シンプルかつ非独占的な業界標準インターフェースを使用すれば、迅速にテストを開始できます。また、付属のFLIR Research Studioソフトウェア（1年間のライセンス付き）を使用することで、定性的および定量的な熱分析を実行できます。

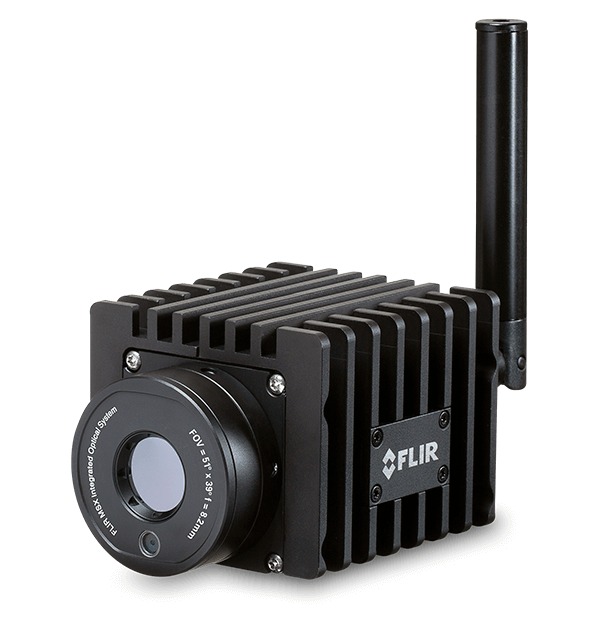

Mスタイルコネクタ付きのIP66定格カメラを、任意の場所に簡単に設置できます。設計およびテスト工程からGigEVisionとGenICamプロトコルを使用したプロセス制御に移行します。
仕様
| Highlighted | |
|---|---|
| IR Resolution | A50 R&Dキット29°、A50 R&Dキット51°、A50 R&Dキット95°：464 × 348 A70 R&Dキット29°、A70 R&Dキット51°、A70 R&Dキット95°：640 × 480 |
| Detector Pitch | 17µm |
| Spectral Range | 7.5–14.0 µm |
| Detector Type | 非冷却式マイクロボロメーター |
| Dynamic Range | 16ビット |
| Thermal Sensitivity_NETD | <50 mK |
| Frame Rate | 30 Hz |
| Standard Temperature Range | A50 R&Dキット29°、A50 R&Dキット51°、A50 R&Dキット95°：-20°C～175°C（-4°F～347°F）、175°C～1000°C（347°F～1832°F） A70 R&Dキット29°、A70 R&Dキット51°、A70 R&Dキット95°：-20°C～175°C（-4°F～347°F）、-20°C～250°C（-4°F～482°F）、175°C～1000°C（347°F～1832°F） |
| Focus | 付属のフォーカスツールで調整可能 |
| イメージングとレンズ | |
|---|---|
| Available Lenses | 固定レンズのみ |
| Detector Pitch | 17µm |
| Detector Type | 非冷却式マイクロボロメーター |
| Digital Data Streaming to PC | 付属のResearchStudioソフトウェアを実行しているワークステーション経由 |
| Dynamic Range | 16ビット |
| Field of view [FOV] | A50 R&Dキット29°、A70 R&Dキット29°：29° × 22° A50 R&Dキット51°、A70 R&Dキット51°：51° × 39° A50 R&Dキット95°、A70 R&Dキット95°：95° × 74° |
| Focus | 付属のフォーカスツールで調整可能 |
| Frame Rate | 30 Hz |
| Image Modes | 熱、可視、MSX®、FSX® |
| IR Resolution | A50 R&Dキット29°、A50 R&Dキット51°、A50 R&Dキット95°：464 × 348 A70 R&Dキット29°、A70 R&Dキット51°、A70 R&Dキット95°：640 × 480 |
| Lens | A50 R&Dキット29°、A70 R&Dキット29°： 29°固定 A50 R&Dキット51°、A70 R&Dキット51°： 51°固定 A50 R&Dキット95°、A70 R&Dキット95°： 95°固定 |
| Lens Identification | なし |
| Macro Mode | X |
| Minimum Focus Distance | A50 R&Dキット29°、A70 R&Dキット29°： 0.25 m A50 R&Dキット51°、A70 R&Dキット51°： 0.2 m A50 R&Dキット95°、A70 R&Dキット95°： 0.1 m |
| Spectral Range | 7.5–14.0 µm |
| Thermal Sensitivity_NETD | <50 mK |
| Visible Camera | 付属、1280 × 960 解像度 |
| 測定解析 | |
|---|---|
| Accuracy | 周囲温度が15°C～35C°で、対象物の温度が0°Cを超える場合、±2°Cまたは計測値の±2% |
| Standard Temperature Range | A50 R&Dキット29°、A50 R&Dキット51°、A50 R&Dキット95°：-20°C～175°C（-4°F～347°F）、175°C～1000°C（347°F～1832°F） A70 R&Dキット29°、A70 R&Dキット51°、A70 R&Dキット95°：-20°C～175°C（-4°F～347°F）、-20°C～250°C（-4°F～482°F）、175°C～1000°C（347°F～1832°F） |
| 通信とデータ保存 | |
|---|---|
| Command and Control | Gigabit Ethernet (RTSP、GigE Vision)、Wi-Fi |
| Digital Inputs | 2x 光絶縁、Vin (低) = 0～1.5 V、Vin (高) = 3～25 V |
| Digital I_O connector type | M12 オス 12-ピン A-コード（外部電源と共有） |
| Digital Outputs | 3× 光絶縁、0〜48 V DC、最大 350 mA（60°Cで200 mAに低下）、ソリッドステートオプトリレー、1× 異常出力（NC）専用 |
| Ethernet Communication | GigE Visionバージョン 1.2、 Client API GenICam に準拠、TCP/IPソケットベース（FLIR 専有） |
| Ethernet Connector Type | M12 8ピン Xコード、メス |
| Ethernet Image Streaming | ○ |
| Ethernet Power | Ethernet経由電源、PoE IEEE 802.3afクラス3 |
| WiFi | ○、メス RP-SMA コネクタ、ピア・ツー・ピア（アドホック）またはインフラストラクチャ（ネットワーク） |
| 一般仕様 | |
|---|---|
| Size [L x W x H ] w Lens | 107 × 67 × 57 mm、底部の冷却板なし |
| 電源 | |
|---|---|
| External Voltage | 24/48 V DC、8 W max |
| Power | Ethernet経由電源または外部電源 |
| Power Cable Configuration | Ethernet経由電源または外部電源 |
| Power Connection | M12 オス 12ピン Aコード（デジタル I/O と共有） |
| 環境と認定 | |
|---|---|
| Encapsulation | IEC 60529およびIP66 |
| Mounting | 1/4-20 UNC 奥行 7 mm + Ø5 奥行 2.7 mm |
| Operating Temperature | -20°C～50°C（-4°F～113°F）、冷却プレートが付属、カメラケースの最高温度：65°C（149°F） |
| Shock | IEC 60068-2-27、25 g |
| Storage Temperature Range | IEC 68-2-1およびIEC 68-2-2、-40°C～70°C（-40°F～158°F）、16時間 |
| Vibration | IEC 60068-2-6、0.15 mm @ 10～58 Hz および 2 g @ 58～500 Hz 正弦波 IEC 61373 Cat 1（鉄道） |
