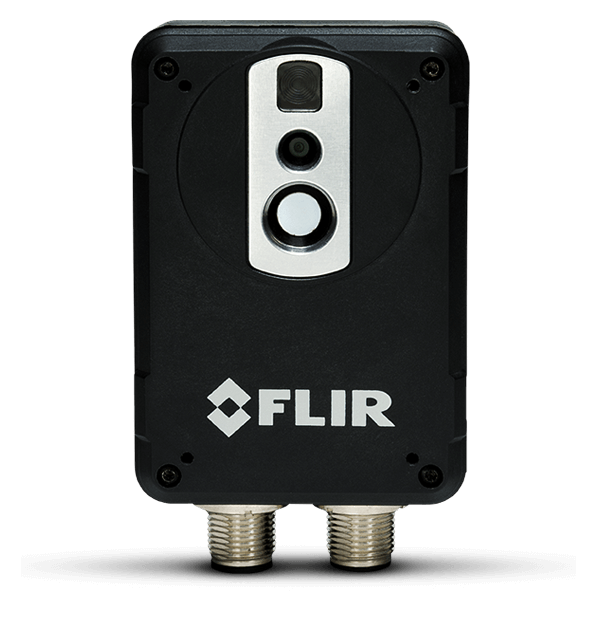

FLIR AX8
状況モニタリングやホットスポット検知に最適な自動化されたマルチスペクトル温度センサー
FLIR AX8では、赤外線および可視カメラがお求めやすい小型パッケージにまとめられており、継続的な温度監視および警報機能を提供します。AX8は、計画外停電やサービスの中断、電気・機械設備の故障などからの保護に役立ちます。AX8はコンパクトで簡単に設置でき、電気キャビネット、工程や製造のエリア、データセンター、発電と配電、輸送と公共交通機関、保管施設、冷蔵倉庫などの継続的な監視を行えます。
目に見える温度監視
ストリーミングビデオ出力搭載のAX8は、刻一刻と変化するライブ映像を提供するだけでなく、事前に設定した温度閾値を超えるとアラームを自動で作動させる機能や温度トレンド解析機能などを搭載しています。
イーサネット/IPとModbus TCPに対応しているため、解析とアラームの結果をPLCと簡単に共有できます。
AX8のサイズはわずか54x25x95 mmのため、スペースが限られた場所にも簡単に設置して継続的な状況モニタリングを行えます。
仕様
| Highlighted | |
|---|---|
| Ethernet Video Streaming | あり（非認証） |
| EMC | EN 61000-6-2:2001 (耐性) EN 61000-6-3:2001 (放射) FCC 47 CFR Part15 ClassB（放射） |
| Thermal Sensitivity_NETD | < 0.10℃ @ +30℃ / 100 mK |
| Accuracy | ±2℃または±2％（+ 10～+ 100℃@ + 10～+ 35 amb） |
| Alarm Functions | 選択した測定機能時に自動的にアラーム 最大5つのアラームをセット可能 |
| Alarm Output | デジタルアウト、店舗イメージ、ファイル送信（ftp）、電子メール（SMTP）、通知 |
| 通信とデータ保存 | |
|---|---|
| Ethernet | コントロール、結果と映像 |
| Ethernet Connector Type | M12 8ピンFLIR Xコード（標準Xコード品番T129886ACCに必要なアダプター） |
| Ethernet Power | イーサネット経由で電力供給、PoE IEEE 802.3af クラス0 |
| Ethernet Protocols | イーサネット/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、sftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour) |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 100 Mbps |
| Ethernet Video Streaming | あり（非認証） |
| File Formats | JPEG+FFF |
| Image Storage Mode | IR、ビジュアル、スーパーファインコントラスト(MSX®) |
| Storage Media | 画像保存用内蔵メモリ |
| イメージングとレンズ | |
|---|---|
| Automatic Image Adjustment | 連続 |
| Built_in Digital Camera | 640 × 480 |
| Color palettes | カラーパレット(BW、BW inv、アイアン、レイン) |
| Detector Type | 焦点面アレイ(FPA)、非冷却式マイクロボロメーター |
| Digital Camera FOV | 赤外線画像レンズに適応 |
| Field of view [FOV] | 48° × 37° |
| Focus | 固定式 |
| Image Modes | サーマル、可視光、MSX（細部表示強化赤外線画像） |
| Image Streaming Formats | Motion JPEG、MPEG、H.264 |
| Image Streaming Resolution | 640 × 480 |
| IR Resolution | 80 × 60 ピクセル |
| Screen EST Mode | No |
| Sensitivity | 照明器なしで最低10ルクス |
| Spectral Range | 7.5–13 µm |
| Thermal Sensitivity_NETD | < 0.10℃ @ +30℃ / 100 mK |
| 測定解析 | |
|---|---|
| Accuracy | ±2℃または±2％（+ 10～+ 100℃@ + 10～+ 35 amb） |
| Alarm Functions | 選択した測定機能時に自動的にアラーム 最大5つのアラームをセット可能 |
| Alarm Output | デジタルアウト、店舗イメージ、ファイル送信（ftp）、電子メール（SMTP）、通知 |
| Area | 最大/最小/平均 6ボックス |
| Atmospheric transmission correction | 距離、大気温度、相対湿度の入力に基づき自動補正 |
| Camera size [L x W x H] | 54 × 25 × 79 mm（2.1 × 1 × 3.1インチ）コネクタなし、54 × 25 × 95 mm（2.1 × 1 × 3.7インチ）コネクタあり |
| Emissivity Correction | 0.01～1.0の変数 |
| External Optics and Windows Correction | 光学/Window送信および温度の入力に基づき自動修正 |
| Measurement Corrections | グローバルオブジェクトパラメータ |
| Measurement Presets | ○ |
| Object Temperature Range | –10℃～ +150℃ |
| Optics Transmission Correction | 内部センサーからの信号に基づき自動補正 |
| Reflected apparent temperature correction | 反射温度の入力に基づき自動的に補正 |
| Set_up Commands | 日付/時刻、温度℃ /°F |
| Spot Meter | 最大 6 |
| 一般仕様 | |
|---|---|
| Packaging | 赤外線カメラ（レンズ装着）、印刷ドキュメント、ユーザドキュメントCD-ROM |
| Packaging Size | 210 x 142 x 70 mm |
| 環境と認定 | |
|---|---|
| Bump | 25 g (IEC 60068-2-29) |
| EMC | EN 61000-6-2:2001 (耐性) EN 61000-6-3:2001 (放射) FCC 47 CFR Part15 ClassB（放射） |
| Encapsulation | IP67 (IEC 60529) |
| Humidity [operating and storage] | IEC 60068-2-30 / 24時間 相対湿度95％+ 25℃～+ 40℃/ 2サイクル |
| Operating Temperature Range | -10°C ～+50°C（14°F ～ +122°F） |
| Storage Temperature Range | -40℃～+ 70℃ IEC 68-2-1 and IEC 68-2-2 |
| Vibration | 2 g (IEC 60068-2-6) |
| 電源 | |
|---|---|
| External Power Connector Type | M12 8ピン Aコード（デジタルI/Oと共有） |
| External Power Operation | 12 / 24VDC、2W連続/ 3.1W絶対最大 |
| Voltage Allowed Range | 10.8～30VDC |
| ユーザーインターフェース | |
|---|---|
| Web interface | ○ |
Accessories
- M12X- RJ45 CABLE 5M (A80352)
- Ethernet Cable M12 to RJ45, 10m (T129257ACC)
- Ethernet Cable M12 to RJ45, 2m (T128390ACC)
- Ethernet Cable M12 to RJ45, 5m (T129256ACC)
- Cable M12 to Pigtail, 10 m (T129259ACC)
- Cable M12 to Pigtail, 5 m (T129258ACC)
- Cable M12, FLIR X-Coded to Standard X-Coded (T129886ACC)
- Cable, M12 to Pigtail (T128391ACC)
