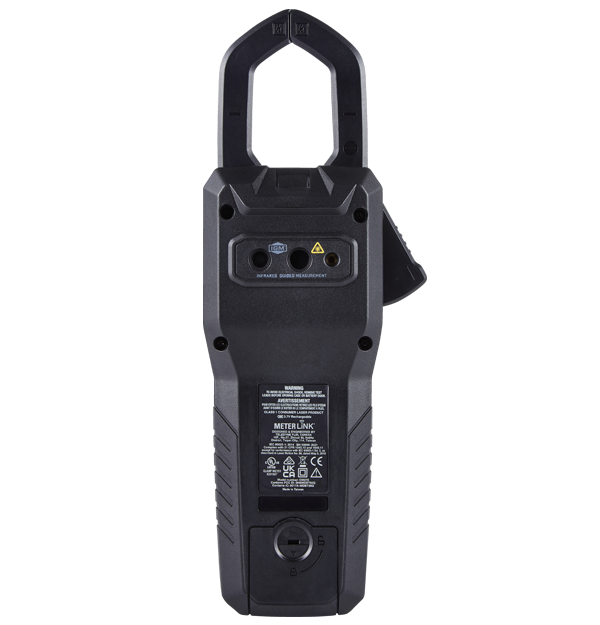

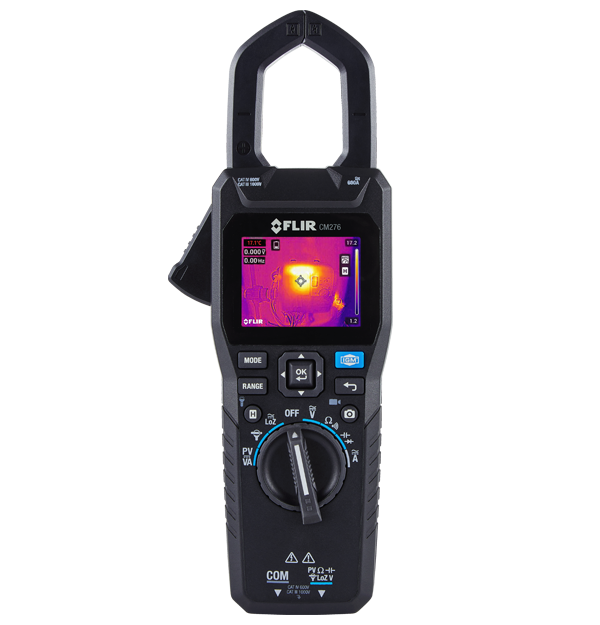

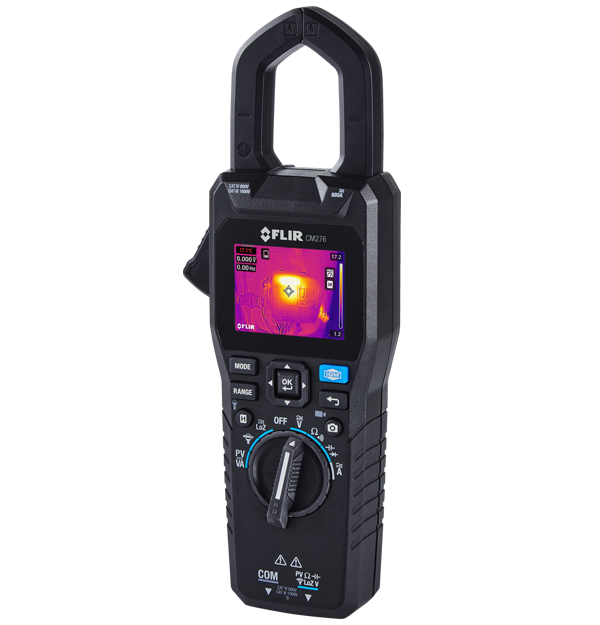

FLIR CM276
METERLiNKを搭載したクランプメーターおよび赤外線画像カメラ®

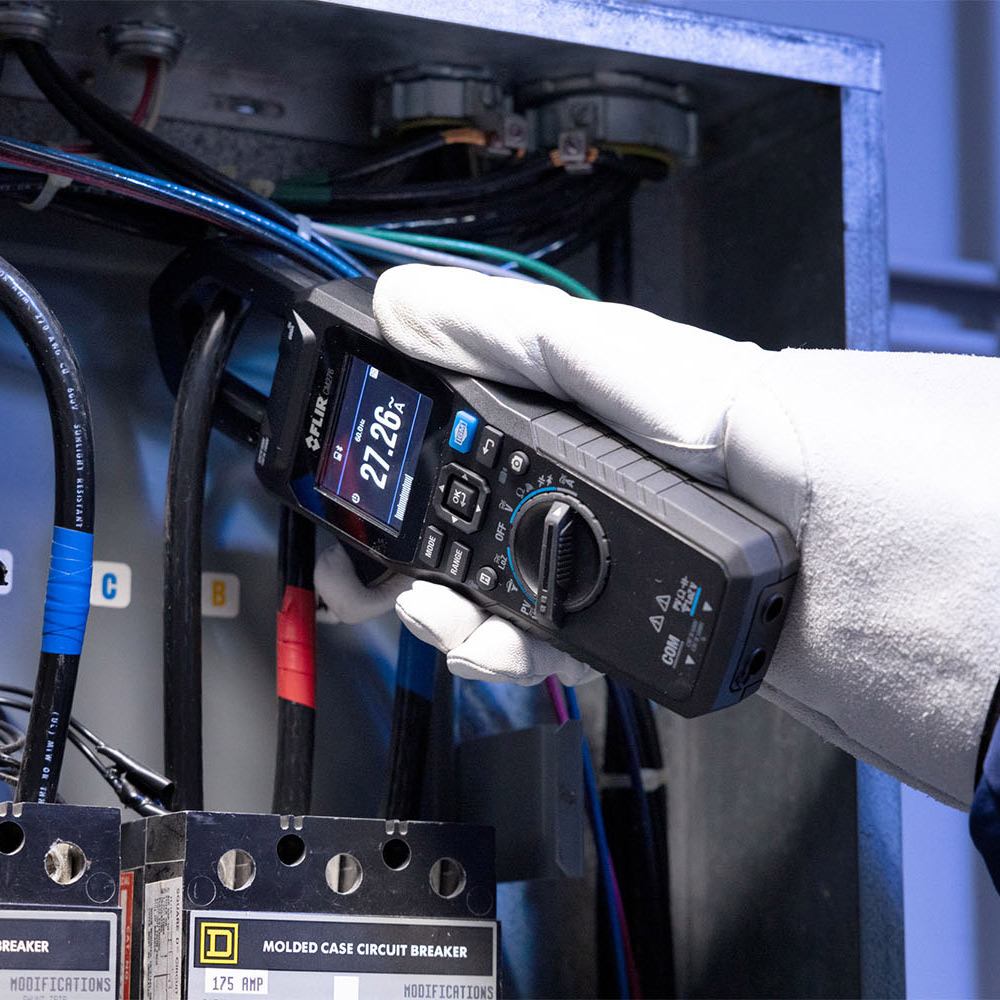

FLIR CM276クランプメーターは、電気システム、ソーラーパネル、ポンプ、モーターの検査とトラブルシューティングのために、赤外線画像処理と電気測定を組み合わせています。IGM™（赤外線ガイド測定）により、CM276はホットスポットや過負荷回路を安全な距離から確実に特定する信頼性の高い方法を提供します。METERLiNK®アプリとの互換性により、測定値、画像、ビデオを迅速かつ効率的にキャプチャし、分析、トレンド分析、共有が可能になります。
仕様
| Highlighted | |
|---|---|
| IR Resolution | 160×120（19,200ピクセル） |
| Display Size | 2.4インチ、TFT画面 |
| Jaw Opening | 35mm |
| AC_DC Voltage | 範囲1000.0V/基本精度±1.0% |
| Data Logging and Storage | 10セットの30Kスカラー測定、100枚の画像 |
| Connectivity | Bluetooth® |
| イメージングとレンズ | |
|---|---|
| Color palettes | アイアン、レインボー、アークティック、ホワイトホット、ブラックホット |
| Display Size | 2.4インチ、TFT画面 |
| Field of View [V x H] | 44° × 57° |
| Focus | 固定式 |
| Image Modes | サーマルMSX（マルチスペクトルダイナミックイメージング） サーマルカメラのみ デジタルカメラのみ |
| IR Resolution | 160×120（19,200ピクセル） |
| Sensitivity | 150mK |
| Spectral Response | 8µm～14µm |
| Thermal Imaging Detector | FLIR Lepton®マイクロボロメーター |
| 測定解析 | |
|---|---|
| AC_DC Current | 範囲 600.0A/基本精度±2.0% |
| AC_DC Voltage | 範囲1000.0V/基本精度±1.0% |
| Auto Range | はい、手動範囲オプションあり |
| Capacitance | 範囲1000µF/基本精度±1.0% |
| Continuity check threshold | ≤30 Ω ブザーオン、≥150 Ωブザーオフ |
| Diode | 範囲1.5V/基本精度±1.5% |
| Flex Input AC A | 範囲 3000A/基本精度±1.0% |
| Flex Input Frequency Counter | 範囲10.00kHz/基本精度：±0.1% |
| Inrush AC Current | 範囲 600.0A/基本精度±3.0% |
| LoZ Mode AC Voltage | 範囲 60.00V、600.0V、1000V/基本確度 ±1.0% |
| LoZ Mode DC Voltage | 範囲 60.00V、600.0V、1000V/基本確度 ±1.0% |
| Measuring Rate | 毎秒3サンプル |
| PV DC Power | 900kVA/基本精度 ±2.0% |
| PV DC Voltage | 範囲 1000V/基本精度 ±TA82で2.0% 範囲 1500V/基本精度 ±TA85/TA86（オプションのアクセサリ）で2.0% |
| Resistance | 範囲 60K Ω/基本精度 ±1.0% |
| Temperature Accuracy | ±3°Cまたは±測定値の3%のいずれか大きい方 |
| Temperature [IR] | -10°C～300°C |
| True RMS | ○ |
| VFD AC Current | 範囲 600.0A/基本精度 ±2.0% |
| VFD AC Voltage | 範囲1000.0V/基本精度 ±1.0% |
| 通信とデータ保存 | |
|---|---|
| Connectivity | Bluetooth® |
| Data Logging and Storage | 10セットの30Kスカラー測定、100枚の画像 |
| Storage Media | eMMC 8GB |
| 電源 | |
|---|---|
| Auto Power Off | デバイスの場合： オフ、2、5、10分のオプション 作業灯のみの場合： オフ、5、15、30分のオプション |
| Battery | 充電式 3.7V、5400mAh LiPo |
| 一般仕様 | |
|---|---|
| Jaw Opening | 35mm |
| Laser Pointer | タイプ：クラス1 電力： ≤0.39mW 波長： 640nm～660nm |
| Size [L × W × H] | 272mm x 100mm x 51.5mm |
| Weight | 560g |
| Worklights | 白色LED x 2 |
| 環境と認定 | |
|---|---|
| Drop test | 2m |
| Emissivity Settings | 0.10～1.00（デフォルトは0.95）、3つのプリセットから選択するか、手動で設定 |
| IP Rating | IP40 |
| Warranty | 10年 |
