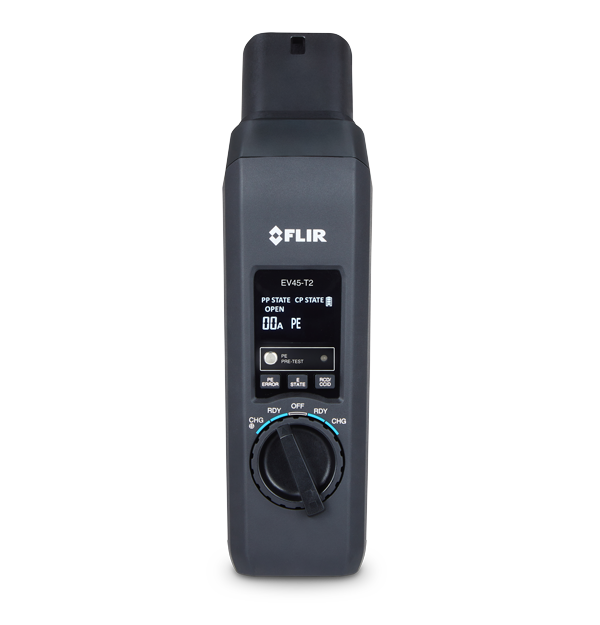

FLIR EV45-T2
タイプ2プラグおよびタイプ1コンバータ付きEV充電器テストアダプタ
FLIR EV45-T2 EV充電器テストアダプターには、IEC 62196-2 Type 2プラグが内蔵されており、Type 2充電ステーションやAC壁コネクタに最適です。レベル1およびレベル2の電気自動車用のAC充電ステーション（EVSE）向けに設計されており、住宅および商業用途の両方に最適です。保護アース（PE）および電気配線の確認を通してEV充電ステーションの安全性を維持し、電気的安全性を確保するために充電電流遮断装置（CCID）をテストします。さらに、EV充電器の最大出力電流を検証し、出力される充電電圧と周波数を測定することで、性能および安全性のさらなるチェックが可能です。FLIR DM286 IGMマルチメーターを併用することで包括的なキットソリューションとしてもご利用いただけます。FLIR DM286に搭載されたBluetooth対応の® FLIR METERLiNK®テクノロジーにより、モバイルデバイス上のMETERLiNKアプリとワイヤレス接続が可能となり、測定結果の即時記録、レポート作成、および共有を行うことができます。
保護アース（PE）、電気配線、残留電流デバイス（RCD）をテストし、EV充電器の最大出力電流の確認を行います。

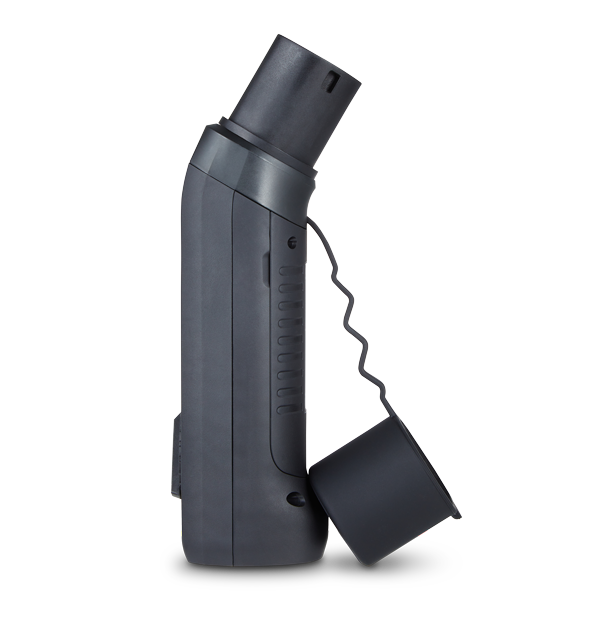

Type 2に対応した設計で、Type 1にも対応（Type 1 → Type 2変換アダプター付属）。

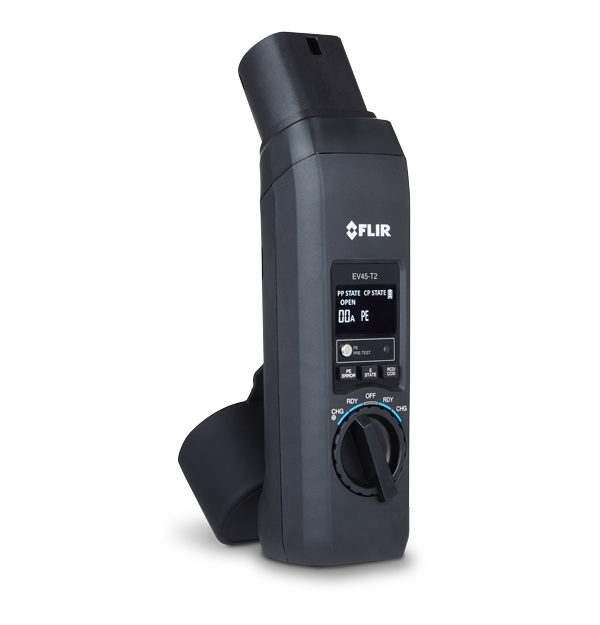

カラーLCDディスプレイによるEV充電器の包括的なステータス表示。
カラーLCDディスプレイによるEV充電器の包括的なステータス表示。
METERLiNK®接続機能を搭載したオプションのFLIR DM286デジタルマルチメーターで充電電圧と周波数を正確に測定
仕様
| Highlighted | |
|---|---|
| Safety Category | CAT II-300 V、IEC 61010-1 |
| 測定解析 | |
|---|---|
| CP Error [E state] Simulation | 合否（CP信号がPEに短絡） |
| CP State Simulation | A（未接続）、B（接続）、C（充電中）、D（換気ありの充電）、E（エラー） |
| Input Type | 測定端子：L1、L2、L3、N、PEテスト目的のみの出力：最大 250V （単相）/430V（3相）、50/60Hz、CAT II 300V、最大 10 A |
| PE Error Simulation | 合否（PE導体の断線検出） |
| PE Pre_Test | 合否（PE導体とタッチセンサー間の電圧 > 50 V AC/DC） |
| PP State Simulation | オープン、13A、20A、32A、63A |
| RCD_CCID Trip Test | 合否（トリップ後にRCD/CCIDの作動をテスト） |
| Voltage Phase Indication | L1、L2、L3 |
| 通信とデータ保存 | |
|---|---|
| Connector Types | T2（内蔵）、タイプ1（コンバータ付属） |
| Output | （オプション）DM286：CP状態C/DにおけるAC電圧および周波数の測定 （オプション）IM75-2：CP状態BにおけるEVケーブルの絶縁試験 |
| 電源 | |
|---|---|
| Battery Life | 約100時間、アルカリ乾電池使用時 |
| Battery Type | 単4アルカリ電池 × 4 |
| 一般仕様 | |
|---|---|

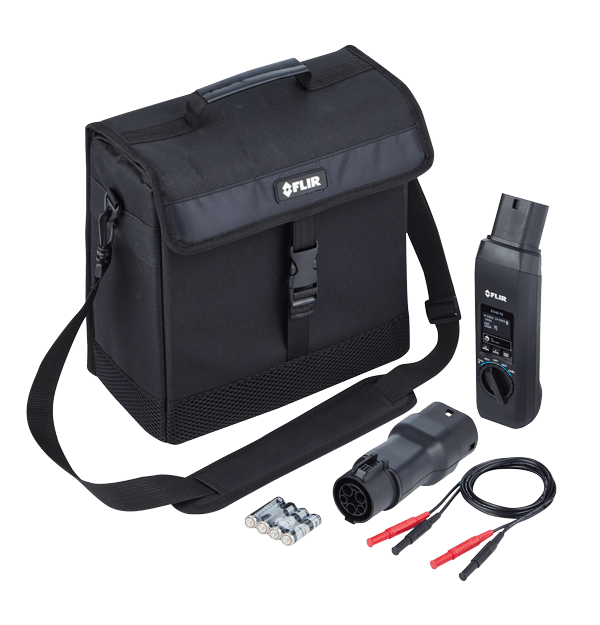

| Box Contents | EV45-T2 コンバータ（タイプ1用） キャリングポーチ テストリード 単3電池 x 4 ユーザーマニュアル |
| Size [L x W x H] | 237mm × 65mm × 56mm |
| 環境と認定 | |
|---|---|
| Certifications | ETL、CE、RCM |
| EMC | EN61326-1 |
| Operating Altitude | 2000 m |
| Operating Ambient Temperature and Relative Humidity [RH] | -10°C～30°C、<85% RH 30°C～40°C、<75% RH 40°C～50°C、<45% RH |
| Safety Category | CAT II-300 V、IEC 61010-1 |
| Storage temperature and relative humidity [RH] | -20°C～60°C、0～80% RH（バッテリーなし） |
| Warranty | 3年限定保証、 https://www.flir.com/testwarranty |
