FLIR G-シリーズ
炭化水素用光学ガスイメージング（OGI）カメラ
Product Variations

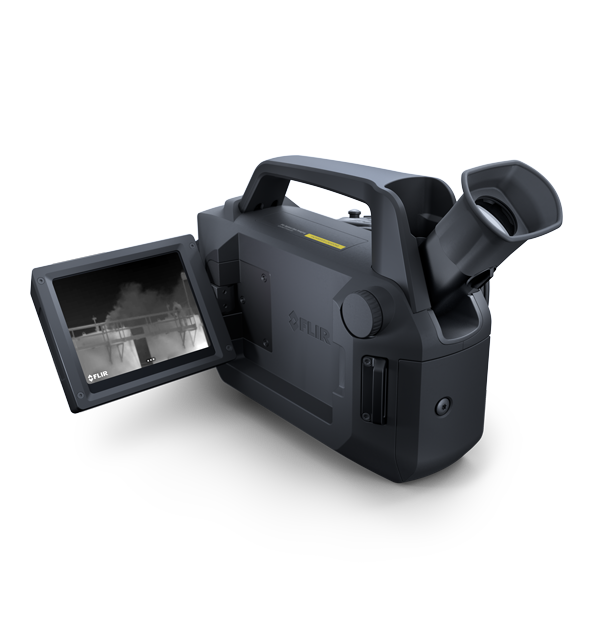

FLIR Gx320, G620、Gx620は、石油・ガスサプライチェーンおよびその他の産業市場からの炭化水素、メタン（CH₄）、その他の揮発性有機化合物（VOC）の排出を検出するように設計された革新的な光学ガスイメージング（OGI）カメラです。最大640×480（307,200ピクセル）の熱解像度を備えたFLIR Gシリーズのカメラは、カメラ内部のリークタイプと重大度を測定する革新的なガス定量分析機能を備えており、二次装置が不要です。すべてのモデルはOOOa認定を受けていますが、FLIR Gx320およびGx620はATEXに準拠しており、精油所、石油化学施設、天然ガス井戸パッド、圧縮ステーション、発電プラントなどの複雑なシステムにおけるガス排出の検出に最適です。
ガス漏れの種類と大きさを測定するカメラ内部の定量化分析など、画期的なガス漏れ検知機能により、二次的な装置を必要としません
内蔵Wi-FiとBluetooth®により、スマートフォンやタブレットに接続し、画像を簡単に編集してクラウドに保存したり、付属のFLIR Ignite™クラウドサービスを使用してワイヤレスでファイルを転送したりできます。
回転する10.16cm LCDタッチスクリーンにより、Gシリーズカメラを快適に操作して操作できます。これにより、どの方向からでもターゲットを表示できます。
仕様
| Highlighted | |
|---|---|
| IR Resolution | G620、Gx620：熱解像度 640 × 480（307,200ピクセル） Gx320：熱解像度 320 × 240（76,800ピクセル） |
| Detector Pitch | G620、Gx620: 15 µm Gx320: 30 µm |
| Accuracy | 温度範囲0°C～100°C (32°F～212°F) の場合は±1°C(±1.8°F)、温度範囲100°C超 (212°F超) の場合は読み取り値の±2% |
| Spectral Range | 3.2 µm～3.4 µm |
| Hazardous Location Compliance | ATEX / IECEx、Ex ic nC op is IIC T4 Gc II 3 G ANSI /ISA-12.12.01-2013、クラス I ディビジョン 2 CSA 22.2 No. 213、クラス I ディビジョン 2 |
| イメージングとレンズ | |
|---|---|
| Adjustable Viewfinder | 内蔵、傾斜可能 OLED、800 × 480 ピクセル |
| Camera f_number | 1.59 |
| Color LCD | 4×インチ、640480ピクセルのタッチスクリーンLCD（回転機能付き） |
| Color palettes | アークティック、ホワイトホット、ブラックホット、アイアン、ラバ、レインボー、レインボーHC |
| Detector Pitch | G620、Gx620: 15 µm Gx320: 30 µm |
| Detector Type | 焦点面アレイ(FPA)、冷却InSb |
| Display Frame Rate | 60 Hz |
| Field of View | 14.5°: 14.5° × 10.8° (38 mm) 24°: 24° × 18° (23 mm) |
| Focus | G620：自動および手動 Gx320、Gx620：手動 |
| Image Analysis | スポット10個、最大/最小/平均5個、1行（水平または垂直）、測定補正 |
| Image Modes | 赤外線画像、可視画像、高感度モード（HSM）、ノイズリダクションフィルター |
| IR Resolution | G620、Gx620：熱解像度 640 × 480（307,200ピクセル） Gx320：熱解像度 320 × 240（76,800ピクセル） |
| Laser Spot | ○ |
| MPEG Video Recording | ○ |
| Non_Radiometric IR Video | H.264 (AVC) over RTSP (Wi-Fi)、MPEG4 over RTSP (Wi-Fi)、MJPEG over UVC および RTSP (Wi-Fi) |
| On Camera Display | ワイドスクリーン800 × 480クセルLCD、チルト可能な800 × 480クセルOLEDビューファインダー |
| Radiometric IR Video | RTRR (.csq)、オーバーUVC |
| Radiometric JPG | ○ |
| Sensor Cooling | スターリング冷凍機（FLIR MC-3） |
| Spectral Range | 3.2 µm～3.4 µm |
| Video Recording and Streaming | H.264をメモリカードへ |
| Zoom | 1 – 8× 連続、デジタルズーム |
| 測定解析 | |
|---|---|
| Accuracy | 温度範囲0°C～100°C (32°F～212°F) の場合は±1°C(±1.8°F)、温度範囲100°C超 (212°F超) の場合は読み取り値の±2% |
| Area Box | 5 (最小／最大／平均) |
| Delta T | ○ |
| Gas Quantification | オンボードカメラでの定量化 |
| Gas Sensitivity | G620, Gx620：CH₄：<29ppmxm 炭化水素（複数）：Δ<4ppmxm （T=10°C、距離=1m） Gx320：CH₄：<9.6ppm×m 炭化水素（複数）：<4ppm×m （ΔT=10°C、距離=1m） |
| Measurement Corrections | 反射温度、距離、大気透過率、湿度、外部光学系 |
| Profile | 活線1本(水平または垂直) |
| Recording | MultiREC記録：カスタマイズ可能な順序で複数のファイルを自動的に記録 |
| Spot Meter | 10 |
| Temperature Range | G620, Gx620：-20°C～350°C Gx320：-20°C ～ 350°C 利用可能なサブ範囲： -20°C～10°C -10°C～25°C 10°C～50°C 40°C～85°C 70°C～120°C 100°C～160°C 130°C～200°C 180°C～260°C 24°0C～350°C |
| Thermal Sensitivity | G620、Gx620：30°Cで<20 mK Gx320：30°Cで<10 mK |
| 通信とデータ保存 | |
|---|---|
| Communication Interfaces | USB 2.0、ヘッドセット経由のBluetooth、Wi-Fi、HDMI |
| Image File Format | 標準JPEG(温度情報を含む) 赤外線のみのモード |
| Radio | 動作頻度： •Bluetooth + EDR：2402～2480 MHz •WLAN 2.4 GHz：2412～2462 MHz •WLAN 5 GHz：5150～5250MHz、周波数帯域5150～5250MHzは屋内専用です。国の規制を参照してください。 RF出力（EIRP） •Bluetooth + EDR: <10dBm • WLAN: <17dBm アンテナ •統合PIFAアンテナ（ゲイン：最大2.6dBi） |
| Storage Media | 取り外し可能なSDカード |
| Video Out | G620, Gx620：HDMI、DVI Gx320：HDMI 640 × 480、HDMI 1280 × 720、DVI 640 × 480、DVI 800 × 600 |
| 一般仕様 | |
|---|---|
| Annotations | 音声：静止画像とビデオ でBluetoothで60秒 テキスト：タッチスクリーン の画像スケッチ上の事前定義されたリストまたはソフトキーボードからのテキスト：はい、赤外線のみ |
| Cloud Services | Wi-Fi経由。FLIR Igniteで直接、安全に画像をアップロード、整理、保存、共有（必要なファームウェアが利用可能） |
| FLIR Inspection Route | カメラで有効化 |
| GPS [removable] | 静止画や動画の最初のフレームに、内蔵のGPSから自動的に位置情報を追加 |
| Laser Pointer | クラス2 |
| Package Includes | レンズ付き赤外線カメラ、バッテリー（2個）、バッテリー充電器、マルチプラグを含む電源、ハンドストラップ、ネックストラップ、レンズキャップ、レンズキャップストラップ、メモリーカード、HDMI-HDMIケーブル、USBケーブル、ドライバーTX20、ノブスクリュー（リアカバー用のオプションのスクリュー）、印刷文書、ハードトランスポートケース |
| Packaging Size | G620、Gx620：400 × 190 × 510 mm Gx320：600 mm × 510 mm × 410 mm |
| Size [L x W x H ] w Lens | 251.6mm×164.5mm×170.9mm |
| Weight [incl lens & batteries] | 3 kg |
| ユーザーインターフェース | |
|---|---|
| Languages | 21 |
| 電源 | |
|---|---|
| Battery operating time | 25°Cで2.5時間超（通常使用時） |
| Battery Type | リチウムイオンバッテリー（7.4V）、カメラ内または独立の2ベイ充電器で充電 |
| Charging Time | 2.5時間で95%、容量、充電状態をLEDで表示 |
| Start Up Time | 通常、25°Cで7分 |
| 環境と認定 | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU RED: 2014/53/EU EMC: ETSI EN 301 489-1（無線）、ETSI EN 301 489-17、EN 55032（放射）、EN 55035（放射）、EN 61000-4-8 レベル 5（磁場）、EN 61000-6-2、イミュニティ産業環境、FCC 47 CFR パート15 B、クラスB（放射）、ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Hazardous Location Compliance | ATEX / IECEx、Ex ic nC op is IIC T4 Gc II 3 G ANSI /ISA-12.12.01-2013、クラス I ディビジョン 2 CSA 22.2 No. 213、クラス I ディビジョン 2 |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20°C～50°C (-4°F～122°F) |
| Shock and Vibration | 衝撃：25 g（IEC 60068-2-27）、振動：2 g（IEC 60068-2-6） |
| Storage Temperature Range | -30°C～60°C |
