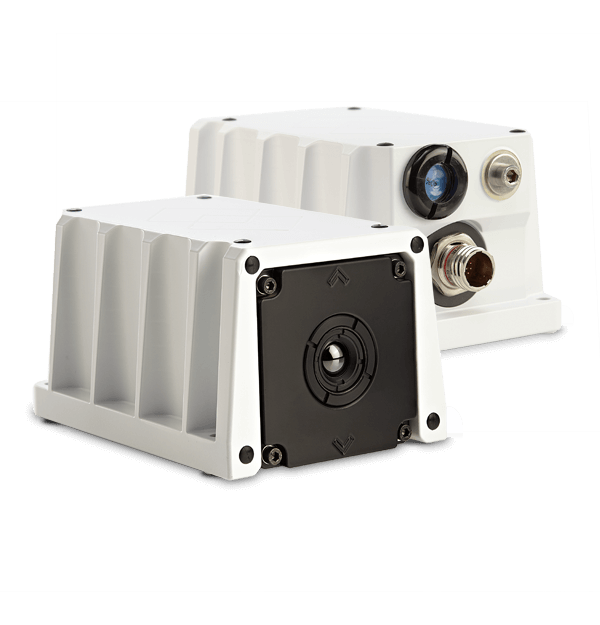

KF6
消防はしご車用の熱画像直視装置
Product Variations
フリアーシステムズの新しいKF6は、業界初の消火活動に特化した消防はしご車用熱画像直視装置です。KF6をポールの先端やバケットに取り付けることにより、消防隊員は、高い位置から屋上や高架構造物を熱画像直視装置で確認することができます。それにより、濃煙の先を見通し、最も温度の高い部分を見つけ、消防活動を有効に進めることが可能になります。
FLIR KF6は、業界初となる消防はしご車用のバスケット取付固定型OEM熱画像直視装置です。屋根や上層階、その他の高架構造物などの高い位置から赤外線画像を撮影できるKF6により、消防隊員はより効率的な対象の絞り込みや状況認識に対する戦略的な観点から煙や完全な暗闇を見通せるようになります。
KF6は、空中作業台の上下やポールの先端に簡単にしっかりと固定できます。MIL-Cコネクタ付きの1本のケーブルで10～32 VDC入力とコンポジットビデオ出力に対応するため、取り付けが簡単です。
640×480ピクセルの解像度や69°の視野角、FSX™(フレキシブルシーンエンハンスメント)機能などを搭載したKF6は、鮮明な赤外線画像を生成してきめ細かな詳細と高い視認性をもたらすため、方向や構造物の識別が簡単になります。
仕様
| 通信とデータ保存 | |
|---|---|
| Power and Video Connector | 13ピンMIL-C-38999、D38999 / 24FB35PN嵌合コネクタ：D38999 / 26FB35SN |
| Video Out | 複合ビデオ出力、NTSC対応 |
| イメージングとレンズ | |
|---|---|
| Color | 白と黒 |
| Detector Type | 焦点面アレイ、非冷却マイクロボロメータ |
| f number | 1.4 |
| Field of view [FOV] | 69° × 56° |
| Focus | 固定 |
| Image Frequency | 30 Hz |
| Image Modes | TI基本消防モード |
| IR Thermal Resolution | 640 × 480 |
| Spectral Range | 7.5～13.5 µm |
| Thermal Sensitivity_NETD | f / 1.4で100mK未満 |
| Video Standard | NTSC |
| 測定解析 | |
|---|---|
| Accuracy | ±10℃または高ゲイン範囲で±10％ |
| Auto Range | 有り |
| Isotherm | 有り |
| Object Temperature Range | 高ゲイン範囲：-25～+ 150℃ 低ゲイン範囲：0～+ 550℃ |
| Spot Meter | 1.0 |
| Temperature Unit | 摂氏 |
| 一般仕様 | |
|---|---|
| Housing material | アルミニウム |
| Packaging Size | 247 mm x 175 mm x 175 mm |
| Size [L x W x H] | 158 mm × 112 mm × 89 mm |
| Weight | 1.2 ± 0.1 kg |
| 環境と認定 | |
|---|---|
| EMC | EN 61000-6-2：2005（耐性） EN 61000-6-3：2011（放射） FCC 47 CFRパート15 B（放射） ISO7637-2道路車両 - 電気 導通と結合による障害 第2部：電源ラインのみに沿う 電気的過渡伝導。（耐性） |
| Encapsulation | IP 67 (IEC 605 29) |
| Humidity [operating and storage] | IEC 600 68-2-30、24時間、相対湿度95％、25～40℃、2サイクル |
| Mounting | トップマウント |
| Operating Temperature Range | –32 ～ +65℃ |
| Shock | IEC 600 68-2-27、ピーク半正弦波25g |
| Storage Temperature Range | –40 ～ +70℃ |
| Vibration | IEC 600 68-2-6, 0.15mm 10Hz～58Hzおよび2g 58～500Hz正弦波 |
| 電源 | |
|---|---|
| Power Consumption | 28 V DCで供給された場合、平均5 W未満 |
| Power Input | 10.5～32 V DC (ISO 7637-2) |
| Start Up Time | 20 秒未満 |
