Extech PQ3450-12

1200Aデータログパワーアナライザーキット

Product Variations

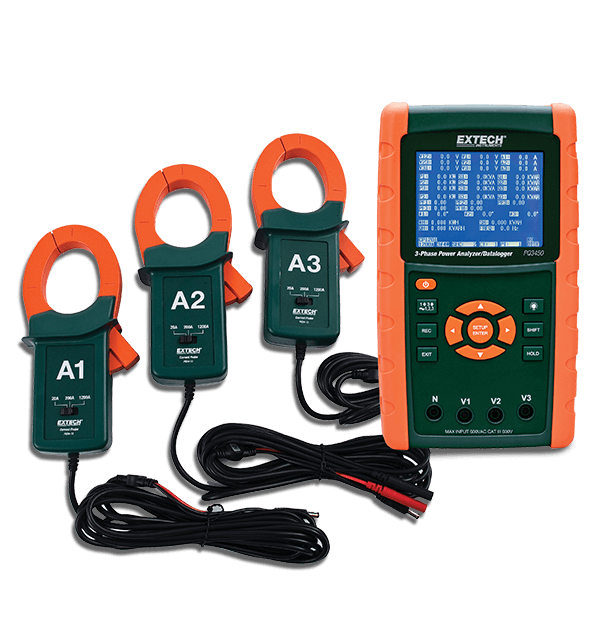

Extech PQ3450-12は、取り外し可能なSDメモリカードにExcel®形式で最大30,000セットの測定値をロギングできる3相電源アナライザー/データロガーです。大型ドットマトリックス、内蔵の時計とカレンダー、使いやすいオンスクリーンメニューを備えたバックライト付きLCDを備えています。最大35のパラメータで完全なシステム解析が可能です。調整可能な変流器CT（1～600）と変圧器PT（1～1000）の比率により、高電力配電システムが可能になります。Excel®形式のリムーバブルSDメモリカードに最大30,000の読み取り値をログします。広いサンプリング速度範囲（2秒～2時間）。ワニ口クリップ付き電圧リード線4本、1200A電流クランプ3個、単3電池8本、SDカード、100～240V ACアダプター、ケースが付属しています。

仕様

一般仕様
AC Current 1200A
AC Current Basic Accuracy ±（読み取り値の0.5%）
AC Voltage 600.0V
AC Voltage Basic Accuracy ±（読み取り値の0.5%）
Active Power 9.999MW
Active Power Basic Accuracy ±（読み取り値の1.0%）
Active Power Energy 0.0kWh～9.999MWH
Active Power Energy Basic Accuracy ±（読み取り値の2.0%）
Apparent Power 9.999MVA
Apparent Power Basic Accuracy ±（読み取り値の1.0%）
Apparent Power Energy 0.0KVAh～9.999MVAH
Apparent Power Energy Basic Accuracy ±（読み取り値の2.0%）
Frequency 45Hz～65Hz
Frequency Basic Accuracy ±0.1Hz
Input Range 200mV、300mV、500mV、1V、2V、3V（ユーザーが選択可能）
Input Range Basic Accuracy ±（読み取り値の0.5%）
Memory 30,000の読み取り値（2GB SDメモリカード）
Phase -180°～+180°
Phase Basic Accuracy ±1°
Power Factor 0.00～1.00
Power Factor Basic Accuracy ±0.04
Reactive Power 9.999MVAR
Reactive Power Basic Accuracy ±（読み取り値の1.0%）
Reactive Power Energy 0.0kVARh～9.999MVARH
Reactive Power Energy Basic Accuracy ±（読み取り値の2.0%）
True RMS ○
追加の詳細
Certifications PQ3450-12-NIST_S：CE、UL、NIST
PQ3450-12_S：CE、UL
Dimensions 225×125×64mm
Power 単3（1.5V）電池8本
Safety Category CAT III-600V
Warranty 2年
Weight 1010g
